一般DIY太陽能USB充電器，所需的主要原材料包含以下內容：



2W、6V的太陽能麵板；電路板；線纜、充電器和電池：錫質龠子等．在整個組裝過程中

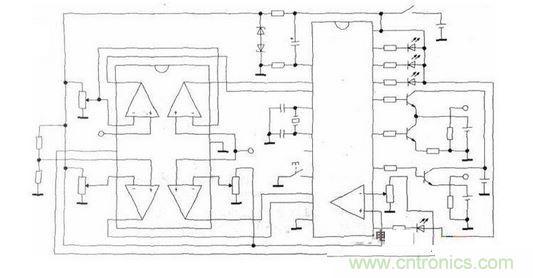

，最先需要對電路板進行處理。這個太陽能充電器（電路見下圖）采用89C2051控製，能實現兩節電池輪流充電，充滿自停。



可以設置放電，放盡自停，兼容鎳氫和鎳鎘電池等功能。





用水銀天關控製整個電路的電源，當充電器反轉時便切斷電源。C1和R2組成單片機的開機複位電路．由LM324和89C 2051內部的模擬比較器組成檢測電路。



智能太陽能充電器運放1檢測電池A的電壓
，RP1設置電池A
、B的上限電壓，這裏設置為1.4V，當電池A充滿時，即超過上限電壓
，運放輸出1
，反之輸出O。



智能太陽能充電器運放2檢測光照強度，RP2設置允許充電的光照強度

，光敏電阻RL和Rl組成分壓電路，當光照強時，光敏電阻阻值小，運放正向輸入端電位高，當正向輸入電位大幹反向輸入端電位時
，運放輸1，反之則輸出0。

智能太陽能充電器運放3檢測電池B的下限電壓。RP3設置電池B的下限的電壓值。這裏設置為1V，運放3和運放4的檢測原理和運放1-樣
，不在複述。



89C2051內部的模擬比較器用於檢測係統的電源電壓，如果電源電壓過低時
，便使P3.6位置l，使係統停止工作，反之則使P3.6位置0。R13
，VD1。VD2組成基準電壓電路

，向檢測電路提供基準電壓．VD1是2.4V的穩壓管，但可能電流太小的原因吧，VD1兩端的電壓隻有1.7V，所以後來又串入了1隻1N4148
，提高基準電壓。R6，VT1組成電池B的充電電路．R7、VT2
、R11組成電池B的放電電路。R8、VT3組成電池A的充電電路。R3
、R4
、R5、R9分別是LED-_A  、  LED_B
、LED_B2
、LED_P的限流電阻。 LED_A指示電池A的狀態（窪：為了省電
，所有的LED平時都是熄滅的，隻有按下接鍵後才會有所顯示，並且隻顯示4秒）。常亮表示電池滿電
，當然陽光充 足，且A電池盒沒有電池時也會常亮；閃爍表示正在充電；熄滅表示電量不足
，但並不沒有在充電。LED_B指示電池B的狀態，原理和LED_A一樣，幫不再 複述，LED_B2指示電池B放電狀態，閃爍時表示正在放電，熄滅時表示沒有在放電。LED_P指示電源狀態，常亮表示電力充足

，閃爍表示電源電壓過低。



另外
，智能太陽能充電器所采用的太陽能電池最高輸出電壓是2.5V，最大電流120mA。假設以最大電流對一節1200mAh的電池充電，至少要10個小時，若要提高充電速度，可采用並聯的方法增加太陽能電池的數量。



本太陽能充電器設計成具放電功能（僅B電池具放電功能）故可兼容鎳氫和鎳鎘電池

；由於能檢測上限和下限電壓，故不用擔心電池被過充或過放：由於采用水銀 開關作(zuo)為(wei)係(xi)統(tong)電(dian)源(yuan)開(kai)關(guan)，隻(zhi)要(yao)不(bu)用(yong)時(shi)把(ba)充(chong)電(dian)器(qi)反(fan)轉(zhuan)便(bian)自(zi)動(dong)切(qie)斷(duan)係(xi)統(tong)電(dian)源(yuan)
，當(dang)要(yao)使(shi)用(yong)的(de)時(shi)候(hou)，太(tai)陽(yang)能(neng)電(dian)池(chi)向(xiang)上(shang)，正(zheng)好(hao)水(shui)銀(yin)開(kai)關(guan)導(dao)通(tong)

，又(you)實(shi)現(xian)了(le)自(zi)動(dong)開(kai)機(ji)，令(ling)使(shi)用(yong)更(geng)加(jia)方(fang) 便。





1．把電池裝上電池盒，要放電的電池（如：鎳鎘電池隻能放在B電池盒裏）。



2．若允許電池B放電
，請點按放電鍵。若禁止電池B放電，請長按放電鍍。開機後
，係統默認是禁止放電。



3．若不幸出現死機現象
，隻要把充電器反轉一下，即重新開機即可。



4．若長期不使用充電器，請把所有電池（包括鈕扣電池）都取下，以防發生漏液，損壞充電器。



焊接好線纜之卮就可以將太陽能麵板、電池與電路板進行連接
，而後再將USB接口焊接至電路板上．這樣整個製作流程初步告～段落
，並可以進行充電測試。



對於專業的焊工而言
，將電容電阻以及充電器和電路板連接起來耗時僅需幾分鍾

，但是對於新手而言，這項工作也是一個考驗。



如果測試後太陽能充電器能夠正常工作，剩下的工作就是如何將配有USB接口的電路板固定在錫盒當中。雖然錫盒比較簡陋
，但卻方便。
