zhinengjishidailailin，wulunshoujitonghuahaishiyule，suishichongdianyijingchengweishoujiyizubibeidexuqiu。suishisuidinenggouchongdianchenglexiaofeishichangdeyidaxuqiu，zheyifangmiankaoyanleshoujidianchidexuhangnengli
，yifangmianshidexiaofeizheduiyuruhenenggoumanzusuishichongdianyoulexindexuqiu。wuxianchongdiandeshiyongrangwomenkandaolefangbiankuaijiedexintujing，dangrannenggouzhujianzoujinqianjiawanhuhaishixuyaoyidingshijian
，danzhebingbufangaiwomengongchengshiduiyuchaijigaizaodereqing。qishiDIY無線充電器沒有想象的那樣困難,關鍵是要膽大心細和無比的耐心，再加上適當的材料費用就能夠搞定一切!





1.基本報廢的索尼愛立信w590，但可以拆裏麵的金屬彈簧觸點用

2.充電器(是為了拆一截電線)

3.耳機一個(為了拆漆包線)

4.萬能充電一個(主要是拆二極管測試正負極,和截一段鐵片)

5.雙麵膠盒電烙鐵

6.最重要的點金石加線圈一套

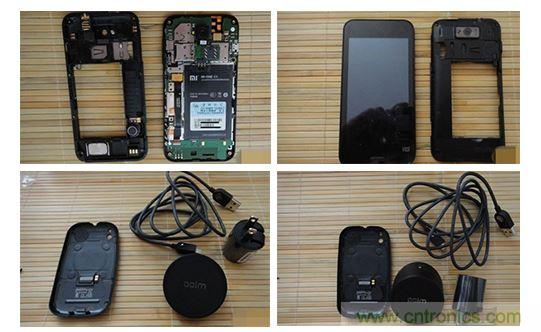

下麵開始拆機，下麵是拆機後的圖片。拆機很簡單

，就8顆螺絲

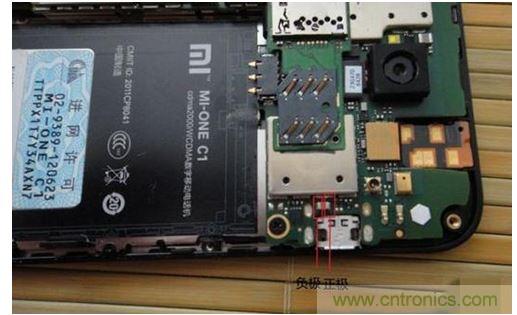

如圖所示，那是小米衝電的正負極。

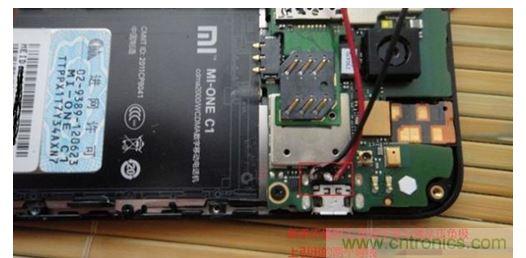

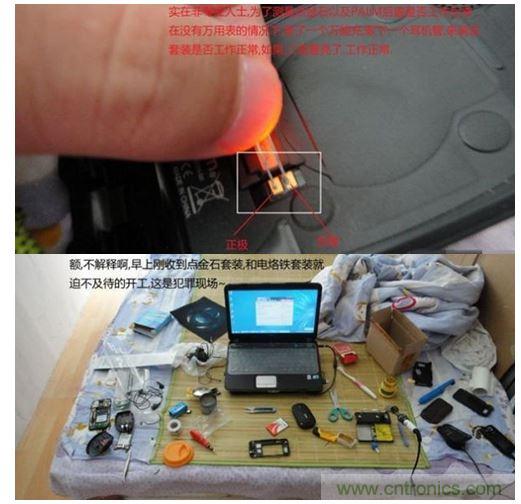

這個是為了測試PLAM後蓋是否工作正常，用二極管測試的圖片，測試二極管亮了。PLAM後蓋以及點金石工作正常，(木有萬用表
，隻用從廢棄的萬能充裏麵拆下二極管用這愚蠢的方法)

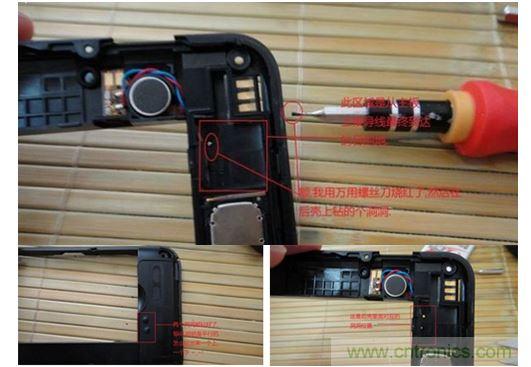

最殘忍的時刻到了
，要在買了不到2個月的小米上開洞洞。

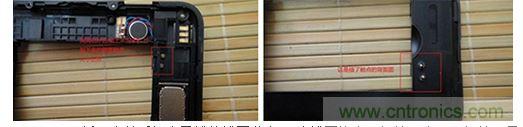

這是插上從索尼愛立信上卸載下來的金屬彈簧觸點插在洞洞裏麵的圖片，大小正好，不鼓勵大家為了DIY拆還能用的手機的觸點啊。

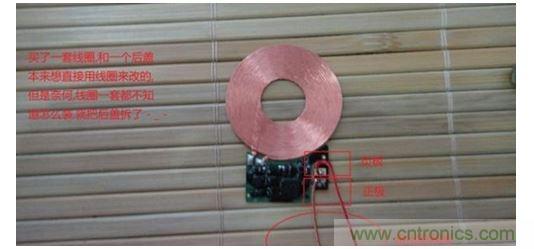

這是從ROMan">PALM拆下來以後焊上導線的線圈,期間用這線圈接上二極管，發現二極管不是常亮狀態,誤以為自己拆壞了，而後才知道
，原來是以為線圈上的貼片沒有粘上，導致線圈供電不穩定的原因。

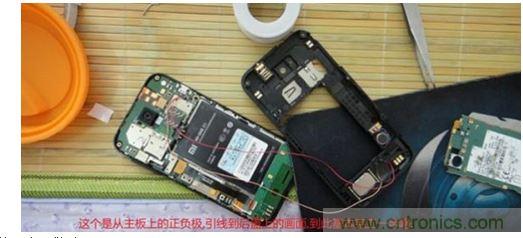

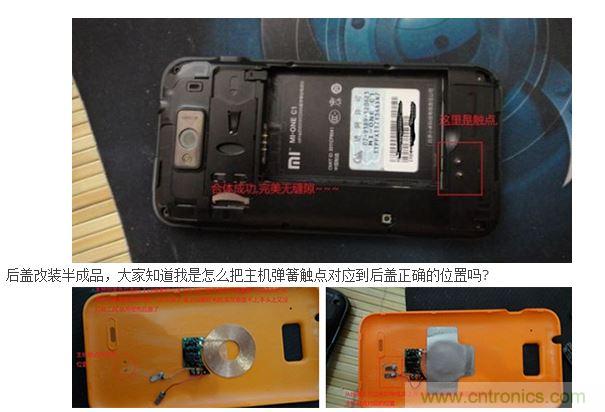

以下是工程完成了一半的圖片。

完美合體
，毫無縫隙。

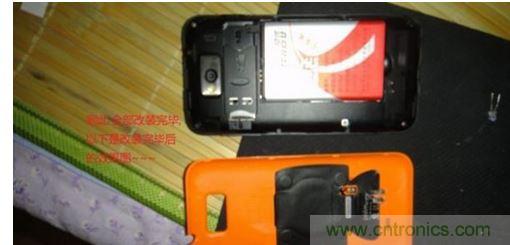

後蓋主機，全部改裝完畢。

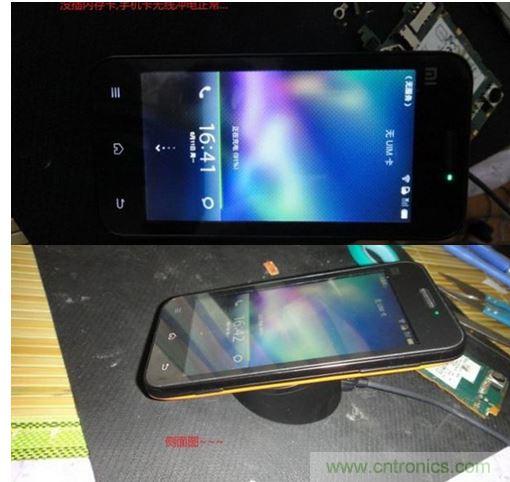

以下是測試圖：

插上內存卡，手機卡，一切正常。



曆時5個多小時，終於完成了！
