對於工程師來說
，電流源是個不可或缺的儀器，也有很多人想做一個合用的電流源
，而應用開源套件
，就隻是用一整套的PCB，元(yuan)件(jian)，程(cheng)序(xu)等(deng)成(cheng)套(tao)產(chan)品(pin)
，參(can)與(yu)者(zhe)隻(zhi)需(xu)要(yao)將(jiang)套(tao)件(jian)的(de)東(dong)西(xi)焊(han)接(jie)好(hao)

，調(tiao)試(shi)一(yi)下(xia)就(jiu)可(ke)以(yi)了(le)
，這(zhe)裏(li)麵(mian)的(de)技(ji)術(shu)含(han)量(liang)能(neng)有(you)多(duo)高(gao)，而(er)我(wo)們(men)能(neng)從(cong)中(zhong)學(xue)到(dao)的(de)技(ji)術(shu)又(you)能(neng)有(you)多(duo)少(shao)呢(ne)？本(ben)文(wen)隻(zhi)是(shi)從(cong)講(jiang)述(shu)原(yuan)理(li)出(chu)發(fa)，指(zhi)導(dao)大(da)家(jia)做(zuo)個(ge)人(ren)人(ren)能(neng)掌(zhang)控(kong)的(de)電(dian)流(liu)源(yuan)。本(ben)文(wen)主(zhu)要(yao)就(jiu)是(shi)設(she)計(ji)到(dao)模(mo)擬(ni)部(bu)分(fen)的(de)內(nei)容(rong)
，而(er)基(ji)本(ben)不(bu)涉(she)及(ji)單(dan)片(pian)機(ji)，希(xi)望(wang)朋(peng)友(you)能(neng)夠(gou)從(cong)中(zhong)學(xue)到(dao)點(dian)知(zhi)識(shi)。





校正Aopen是補償的最佳方法
，簡單的Aopen補償會起到1/F補償難以達到的效果
，但並非解決一切問題。



如果振蕩由於po位於0dB線之上造成，可想到的第一辦法是去掉po.



去掉極點作用的基本方法是引入零點。



引入零點的最佳位置為Ro，Ro上並聯電容Cs可為MOSFET輸入端引入一個零點zo.

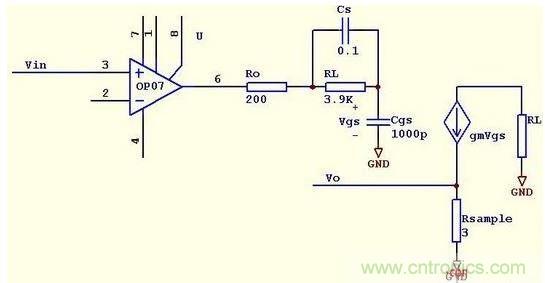

但Ro是運放內部電阻，無法操作，因此在Ro後添加一隻電阻Rs，並將Cs與Rs並聯。

如果Rs>Ro，則可基本忽略Ro的作用。

增加Rs和Cs後，會使MOSFET輸入端的極點po和零點zo頻率分別為：



po=1/2pi（Cs+Cgs）Rs，zo=1/2pICsRs.



如果Cs>Cgs
，則原有的極點po=1/2piRoCs由高頻段移至低頻段
，頻率由Cs、Cgs和Rs決定，而非Cgs和Ro決定，新引入的零點zo也在低頻段並與po基本重合，兩者頻率差由Cgs與Cs的比例決定

，因而很小。

通常Rs=2k-5kOhm，Cs=0.01-0.1uF.



Rs和Cs將原有極點po移至低頻段並通過zo去除。像極了chopper運放裏通過采樣將1/f噪聲量化到高頻段後濾除。很多不沾邊的方法思路都是相通的。



由瞬態方法分析，Cs兩端電壓不可突變，因此運放輸出電壓的變化會迅速反應到柵極，即Cs使為Cgs充電的電流相位超前pi/2.因此Cs起到加速電容作用，其補償稱為加速補償或超前補償。

很多類似電路裏在Rs//Cs之後會串聯一隻小電阻，約100 Ohm

，再稍適調整零點和極點位置，此處不必再加，那個忽略的Ro很合適。

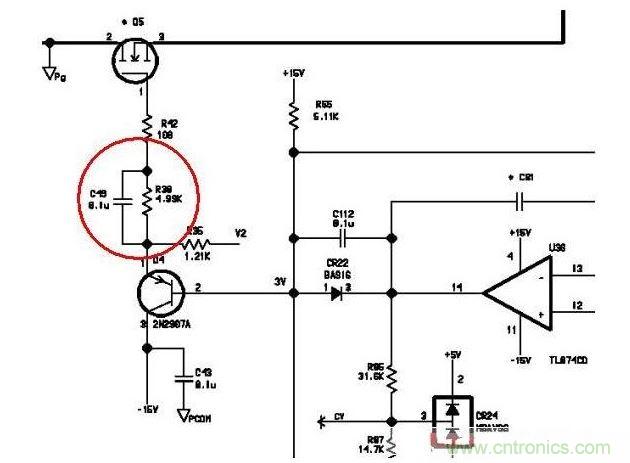

看個範例，Agilent36xx係列的MOSFET輸入級處理，由於PNP內阻很小，至少比運放低得多，因此後麵有一隻R42=100 Ohm.

在此之前，如果看到C49和R39，恐怕很多壇友會很難理解其作用，然而這也正是體現模擬電路設計水平之處。有人感歎36xx係列電路的複雜，然而內行看門道
，其實真正吃功夫的地方恰在幾隻便宜的0805電阻和電容上，而非那些一眼即可看出的LM399、AD712之類的昂貴元件。





3.9k Ohm電阻 1隻 單價0.01元
，合計0.01元



0.1uF/50V電容 1隻 單價0.03元，合計0.03元



合計0.04元



合計成本：9.46元



潛在的振蕩：運放的高頻主極點pH



通過加速補償，由Cgs造成的極點作用基本消除。

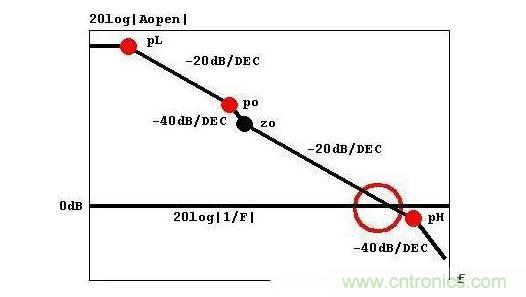

然而，0dB線附近還有一個極點--運放的高頻主極點pH.



事實上，就純粹的運放而言，pH隻在0dB線之下不遠的位置。與po類似，由於gmRsample的增益作用
，pH也有可能浮出0dB線，從而使Aopen與1/F的交點斜率差為40dB/DEC，引起振蕩。



pH的位置比po低，因此gmRsample的增益必須更高才能使電路由於pH而產生振蕩
，然而gmRsample由於datasheet中沒有完整參數，實際上隻能大致預測而無法精確計算。因此必須采取一定措施避免pH的作用。
