最近購買了Mophie juice pack power station mini智能手機與USB通用移動電源，這款充電器不僅沒有出現之前拆解分析中發現的問題，還可以為手機提供2倍以上的電池容量
，而且體積小巧
，可放入口袋。

Mophie總部位於美國加利福尼亞州，是一家移動智能設備和配件設計商和製造商

，開發出了由蘋果公司認證的首個“Works with iPhone”便攜式電池解決方案——juice pack。我wo給gei該gai公gong司si發fa了le電dian子zi郵you件jian
，希xi望wang其qi能neng幫bang忙mang闡chan述shu該gai款kuan產chan品pin的de設she計ji特te點dian和he組zu件jian類lei型xing，但dan迄qi今jin為wei止zhi尚shang未wei收shou到dao任ren何he回hui複fu，因yin此ci下xia述shu內nei容rong僅jin是shi我wo個ge人ren的de合he理li猜cai測ce，請qing讀du者zhe根gen據ju自zi己ji的de看kan法fa和he專zhuan業ye知zhi識shi進jin行xing權quan衡heng。

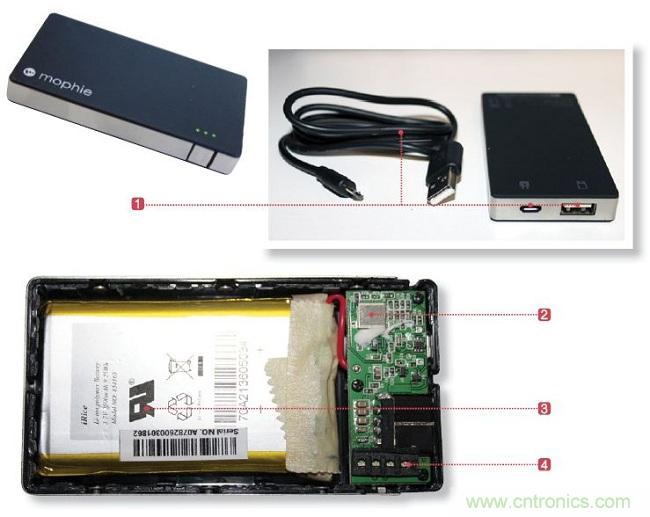

(1)外殼邊側的微型和標準USB端口十分安全。我曾試驗過很多次，試著將USB數據線的接頭插入和拔出端口。

(2)我認為Microchip單片機位於圖中所示護套的下方。單片機通常負責管理“內務”，控製USB充電器IC和IC1的電荷，控製4個充電狀態指示燈，在IC1需要時提供I2C總線控製能力
，並控製功率MOSFET。該Microchip零件有些不同尋常，因為它上麵帶有Microchip標誌
，但是隻有一個日期代碼，沒有零件編碼。此外
，其中兩個對側兩兩相對共分有8個引腳，而另外兩個對側也看似有8個引腳，因為其中有6個是被切斷的


，還有2個分別連接到位於兩側的PCB上。有時
，製造商推出的早期新型模具樣品的封裝還不是很規範，當然這一點我也不太確定。

(3)2500mAh鋰電池。

(4)橡膠彈性體材料的電源指示燈。

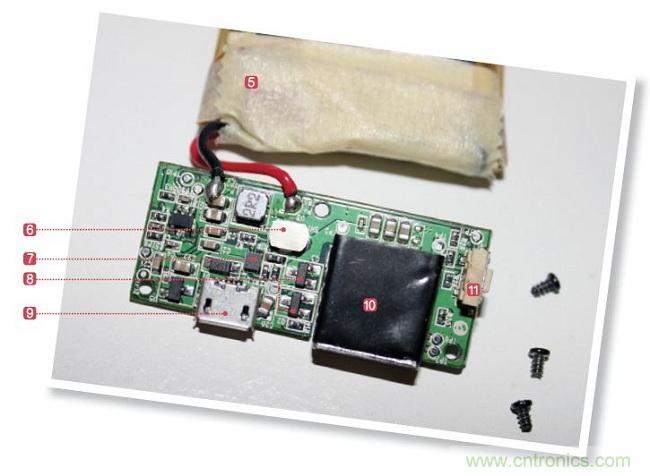

(5)2500mAh鋰電池。

(6)升壓轉換器IC位於圖中所示護套的下方，需要接近其電感器。該IC用於控製電池輸出電壓
，並在其成為外部設備充電的主機時將輸出電壓轉化為5V或5.1V，並通過MOSFET將電壓輸送至Mophie的USB端口上。IC的輸出能力約為1A。該IC有10個分別位於對立兩側的引腳，每側5個。另外兩個對側分布著一些散熱引腳
，這些引腳被焊接在單板上
，可能用於指示內部電源MOSFET。

(7)USB接口鋰電池充電器IC是美國德州儀器公司的bq24040。其位於一個無護套(線性調節器)的10引腳封裝內，可處理交流適配器輸入或來自於微型USB連接器的USB電源，它可能已集成MOSFET，充電電流約為1A。這5意味著若電池完全放電，則最長充電時間約為3小時。

(8)功率MOSFET充當一個標準的USB電源開關，可能還具有溫度保護、短路保護和過電流保護功能。當IC作為主機對外部設備進行充電時，通過USB端口進行控製。

(9)微型USB端口。

(10)USB端口。

(11)電源開關。
