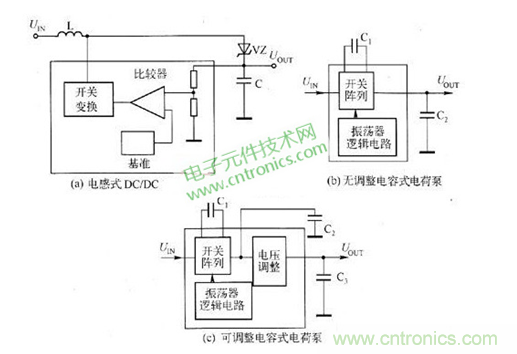

DC/DC變換器是利用MOSFET開關閉合時在電感器中儲能，並產生電流。當開關斷開時，貯存的電感器能量通過二極管輸出給負載。如下圖所示：
tuzhongsuoshisanzhongbianhuanqidegongzuoyuanlidoushixianchucunnengliang
，ranhouyishoukongfangshishifangnengliang
，congerdedaosuoxuyaodeshuchudianya。duimouyigongzuolaijiang，zuijiadekaiguanshiDC/DC變換器是可以用最小的安裝成本滿足係統總體需要的。這可以通過一組描述開關式DC/DC變換器性能的參數來衡量
，它們包括：高效率、小的安裝尺寸

、小的靜態電流、較小的工作電壓、低噪聲


、高功能集成度、足夠的輸出電壓調節能力

、低安裝成本。

DC/DC變換器選擇參數一：工作效率

①電感式DC/DC變換器：電池供電的電感式DC/DC變換器的轉換效率為80%~85%,其損耗主要來自外部二極管和調製器開關。

②無電壓調節的電荷泵：為基本電荷泵（如TC7660H）。它具有很高的功率轉換效率（一般超過90%），這是因為電荷泵的損耗主要來自電容器的ESR和內部開關管的導通電阻（RDS-ON），而這兩者都可以做得很低。

③帶電壓調節的電荷泵：tashizaijibendianhebengdeshuchuzhihouzengjialediyachadexianxingtiaojieqi。suirantigongledianyatiaojie

，danqixiaolvqueyouyuhouduantiaojieqidegonghaoerxiajiang。weidadaozuigaodexiaolv，dianhebengdeshuchudianyayingdangyuhouduantiaojieqitiaojiehoudedianyajinkenengjiejin。

最佳選擇是：無電壓調節式電荷泵（在不需要嚴格的輸出調節的應用中），或帶電壓調節式電荷泵（如果後端調節器兩端的壓差足夠小）。

DC/DC變換器選擇參數二：安裝尺寸

①電感式DC/DC變換器：雖然很多新型電感式DC/DC變換器都可以提供SOT封裝，但它們通常仍然需要物理外形較大的外部電感器。而且電感式DC/DC變換器的電路布局自身也需要較大的板級空間（額外的去耦
、特殊的地線處理、屏蔽等）。

②無電壓調節的電荷泵：電荷泵不用電感器，但需要外部電容器。新型電荷泵器件采用SOP封裝，工作在較高的頻率，因此可以使用占用空間較小的小型電容器（1μF）。電荷泵IC芯片和外部電容器合起來所占用的空間
，還不如電感式DC/DC變換器中的電感大。利用電荷泵還很容易獲得正
、負組合的輸出電壓。如TCM680器件僅用外部電容即可支持+2 UIN的輸出電壓。而采用電感式DC/DC變換器要獲得同樣的輸出電壓則需要獨立的兩個變換器，如用一個變換器
，就得用具有複雜拓撲結構的變壓器。

③帶電壓調節的電荷泵：增加分立的後端電壓調節器占用了更多空間，然而許多此類調節器都有SOT形式的封裝，相對減少了占用的空間。新型帶電壓調節的電荷泵器件，如TCM850,在單個8引腳50lC封裝中集成了電荷泵
、後端電壓調節器和關閉控製。

最佳選擇是：無電壓調節或帶電壓調節電荷泵。
[page]
DC/DC變換器選擇參數三：靜態電流

①電感式DC/DC變換器：頻率調製（PFM）電感式DC/DC變換器是靜態電流最小的開關式DC/DC變換器

，通過頻率調製進行電壓調節可在小負載電流下使供電電流最小。

②無電壓調節的電荷泵：電荷泵的靜態電流與工作頻率成比例。多數新型電荷泵工作在150kHz以上的頻率，從而可使用1μF甚shen至zhi更geng小xiao的de電dian容rong。為wei克ke服fu因yin此ci帶dai來lai的de靜jing態tai電dian流liu大da的de問wen題ti
，一yi些xie電dian荷he泵beng具ju有you關guan閉bi輸shu入ru引yin腳jiao，以yi在zai長chang時shi間jian閑xian置zhi的de情qing況kuang下xia關guan閉bi電dian荷he泵beng
，從cong而er將jiang供gong電dian電dian流liu降jiang至zhi接jie近jin零ling。

③帶電壓調節的電荷泵：後端電壓調節器增加了靜態電流，因此帶電壓調節的電荷泵在靜態電流方麵比基本電荷泵要差。

最佳選擇是：電感式DC/DC變換器，特別是頻率調製（PFM）開關式。

DC/DC變換器選擇參數四：最小工作電壓

①電感式DC/DC變換器：電池供電專用電感式DC/DC變換器（如TC16）可在低至1V甚至更低的電壓下啟動工作，因此非常適合用於單節電池供電的電子設備。

②無電壓調節的電荷泵/帶電壓調節的電荷泵：多數電荷泵的最小工作電壓為1.5V或更高，因此適合於至少有兩節電池的應用。

最佳選擇是：電感式DC/DC變換器。

DC/DC變換器選擇參數五：產生的噪聲

①電感式DC/DC變換器：電感式DC/DC變換器是電源噪聲和開關輻射噪聲（EMI）的來源。寬帶PFM電感式DC/DC變換器會在寬頻帶內產生噪聲。可采取提高電感式DC/DC變換器的工作頻率，使其產生的噪聲落在係統的頻帶之外。

②無電壓調節的電荷泵/帶電壓調節的電荷泵：電荷泵不使用電感，因此其EMI影響可以忽略。泵輸入噪聲可以通過一個小電容消除。

最佳選擇是：無電壓調節或帶電壓調節的電荷泵。
[page]
DC/DC變換器選擇參數六：集成度

①電感式DC/DC變換器：現已開發出集成了開關調節器和其他功能（如電壓檢測器和線路調節器）的芯片。如TC16芯片就在一個SO-8封裝內集成了一個PFM升壓變換器、LD0和電壓檢測器。與分立實現方案相比，此類器件提供了優異的電氣性能
，並且占用較小的空間。

②無電壓調節的電荷泵：基本電荷泵，如TC7660,沒有附加功能的集成，占用空間小。

③帶電壓調節的電荷泵：集成更多功能的帶電壓調節電荷泵芯片已成為目前的一種發展趨勢。很明顯，下一代帶調節電荷泵的功能集成度將可與電感式DC/DC變換器集成芯片相比。

最佳選擇是：電感式DC/DC變換器。

DC/DC變換器選擇參數七：輸出調節

①電感式DC/DC變換器：電感式DC/DC變換器具有良好的輸出調節能力。一些電感式DC/DC變換器還具有外部補償引腳，允許根據應用“精細調整”輸出的瞬態響應特性。

②無電壓調節的電荷泵：此(ci)類(lei)器(qi)件(jian)輸(shu)出(chu)沒(mei)有(you)電(dian)壓(ya)調(tiao)節(jie)，它(ta)們(men)隻(zhi)簡(jian)單(dan)地(di)將(jiang)輸(shu)人(ren)電(dian)壓(ya)變(bian)換(huan)為(wei)負(fu)或(huo)刀(dao)倍(bei)的(de)輸(shu)出(chu)電(dian)壓(ya)。困(kun)此(ci)，輸(shu)出(chu)電(dian)壓(ya)會(hui)隨(sui)著(zhe)負(fu)載(zai)電(dian)流(liu)的(de)增(zeng)加(jia)而(er)下(xia)降(jiang)。雖(sui)然(ran)這(zhe)對(dui)某(mou)些(xie)應(ying)用(yong)（如LCD偏置）並不是問題
，但不適用需要穩定的輸出電壓的應用場合。

③帶電壓調節的電荷泵：它通過後端線性電壓調節器（片上或外部）提供電壓調節（穩壓）。在一些情況下，需要為電荷泵增加開關級數，以為後端調節器提供足夠的淨空間，這時就需要增加外部電容，從而會給尺寸、成本和效率帶來負麵的影響。但後端線性調壓器可使帶調節電荷泵的輸出電壓的穩定性與電感式DC/DC變換器一樣。

最佳選擇是：帶電壓調節的電荷泵。

DC/DC變換器選擇參數八：安裝成本

①電感式DC/DC變換器：近年來采用電感式DC/DC變換器的成本逐漸下降
，並且對外部元件的需求也變得更少了。但電感式DC/DC變換器最少需要一個外部電感、電容和肖特基二極管。二極管
、電感，再加上相對價格較高的開關變換芯片
，其總成本要比電荷泵高。

②無電壓調節的電荷泵：無電壓調節的電荷泵比電感式DC/DC變換器便宜
，且僅需要外部電容（沒有電感），節約了板空間、電感的成本，以及某些情況下的屏蔽成本。

③帶電壓調節的電荷泵：帶電壓調節的電荷泵的成本大約與電感開關式DC/DC變換器本身的成本相當。在一些情況下
，可采用外部後端電壓調節器以降低成本，但卻會增加所需的安裝空間和降低工作效率。

最佳選擇是：在不需要嚴格穩壓的場合的最佳選擇為無電壓調節的電荷泵；若為對輸出電壓穩壓有要求的場合

，選擇帶電壓調節的電荷泵和電感式DC/DC變換器的成本大致相當。

在實際的設計應用中，如果能夠按照以上的選擇竅門進行選擇

，將會更有利於節省時間成本，提高效率。
