手裏一大堆鎳氫電池和鎳鎘電池

，但苦於沒有合適的充電器
，最近看上了美信出的鎳氫電池專用充電管理芯片DS2711，決定用它來DIY一個。

DS2711功能很好很強大
，它適用於對一至兩節AA或AAA NiMH和NiCd電池充電
，能夠識別一次性堿性電池
，並避免為其充電。此外，它還能識別鋰電池或損壞的NiMH或NiCd電池，並避免為其充電。它采用線性充電控製方式：先對深度放電的電池進行預充
，之後進行快速充電，采用負Δ電壓(-ΔV)判據結束快充。然後充電器進入輔充(top-off)模(mo)式(shi)，最(zui)後(hou)是(shi)保(bao)持(chi)模(mo)式(shi)
，並(bing)一(yi)直(zhi)持(chi)續(xu)到(dao)電(dian)源(yuan)斷(duan)開(kai)
，它(ta)還(hai)可(ke)以(yi)檢(jian)測(ce)電(dian)壓(ya)和(he)溫(wen)度(du)，一(yi)個(ge)可(ke)調(tiao)節(jie)定(ding)時(shi)器(qi)用(yong)於(yu)保(bao)證(zheng)安(an)全(quan)和(he)輔(fu)助(zhu)結(jie)束(shu)充(chong)電(dian)。有(you)兩(liang)個(ge)可(ke)編(bian)程(cheng)的(de)LED輸出端口顯示充電狀態以及設定工況。DS2711既可對一至兩節串聯的電池充電
，也可對兩節並聯的電池充電。芯片會對每節被充電的電池單獨進行檢測和控製。

著手準備，首先得讀懂DS2711的DataSheet，說實話特別不好讀懂，到現在也沒完全搞明白，隻能先搞個大概，然後理論聯係實際
，一邊試驗一邊來。

確定電路圖
，DS2711有三種工況：1節電池，兩節電池串聯，兩節電池並聯。其中串聯充電比較麻煩，不予考慮；還是用並聯方式
，既可以一節電池，也可以兩節電池。

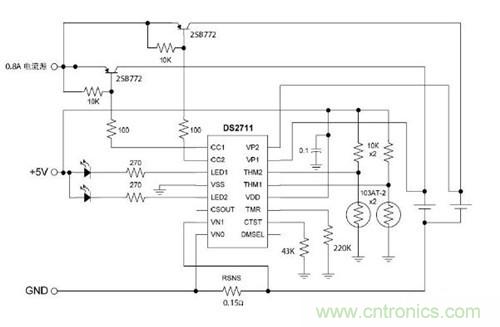

采用數據手冊中推薦的官方線路，這個芯片很怪，充電電源是一個恒流源，然後靠控製開關來起作用。

不過這個很簡單
，一個LM317（後來換為LM1117低壓差三端穩壓）加(jia)一(yi)個(ge)電(dian)阻(zu)就(jiu)搞(gao)定(ding)了(le)。還(hai)有(you)兩(liang)個(ge)熱(re)敏(min)電(dian)阻(zu)
，因(yin)為(wei)手(shou)冊(ce)中(zhong)對(dui)熱(re)敏(min)電(dian)阻(zu)要(yao)求(qiu)比(bi)較(jiao)苛(ke)刻(ke)，原(yuan)型(xing)號(hao)很(hen)難(nan)買(mai)到(dao)，因(yin)此(ci)暫(zan)時(shi)不(bu)用(yong)溫(wen)度(du)檢(jian)測(ce)功(gong)能(neng)
，但(dan)預(yu)留(liu)熱(re)敏(min)電(dian)阻(zu)接(jie)線(xian)位(wei)置(zhi)隨(sui)時(shi)可(ke)以(yi)安(an)裝(zhuang)熱(re)敏(min)電(dian)阻(zu)。

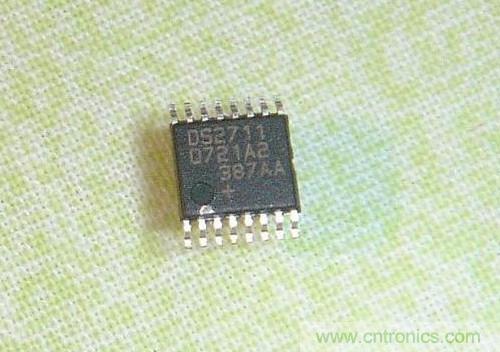

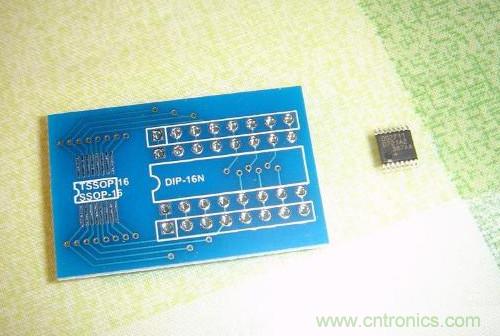

這是DS2711芯片
，SSOP-16封裝

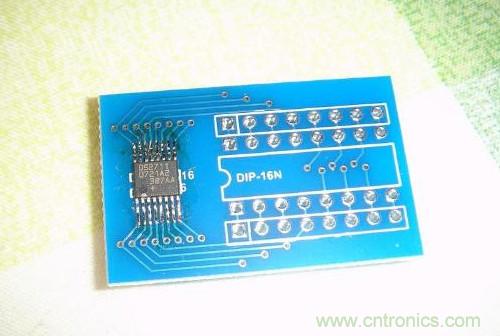

這種封裝還是使用轉接板吧，自己做板容易做壞掉


[page]

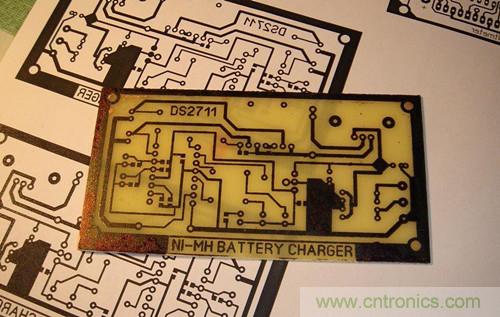

製作主體線路板，首選熱轉印

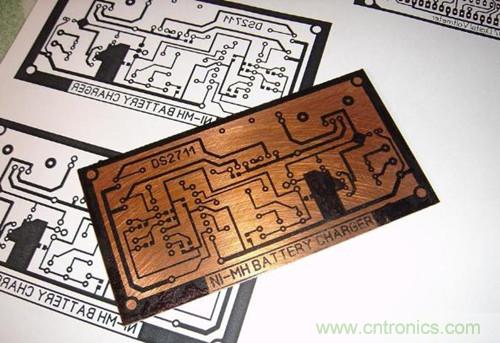

腐蝕

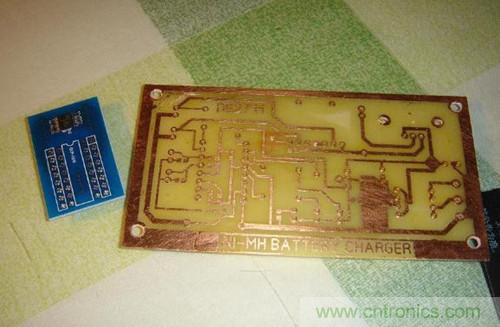

清洗，打孔，塗一層鬆香酒精做保護

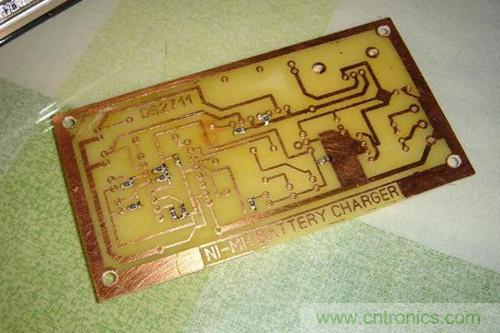

先從最矮的SMT元件開始


[page]

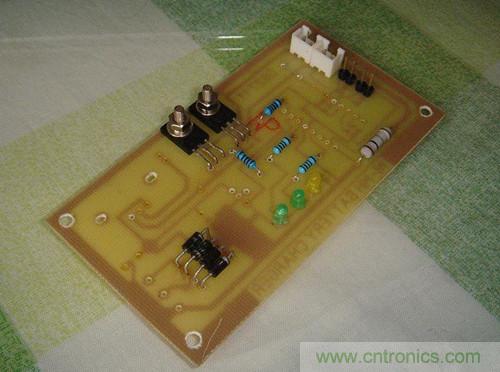

然後是直插元件


芯片最後上

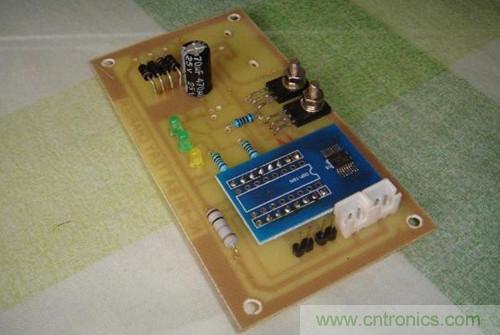

主體電路大致完成

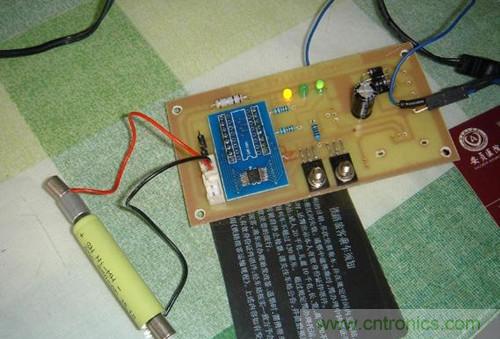

，先不安恒流源部分，用限流電阻代替。接通5V電源，找了節工包電池試驗。接通電源，所對應通道的充電指示燈亮起，測量電流，充電正常，黃色的是電源指示燈。


裝上恒流源電路，起初用的是LM317，就算完工了


[page]

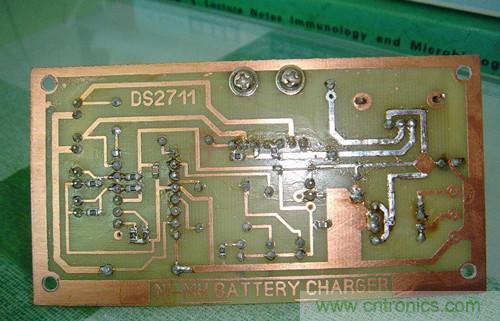

背麵

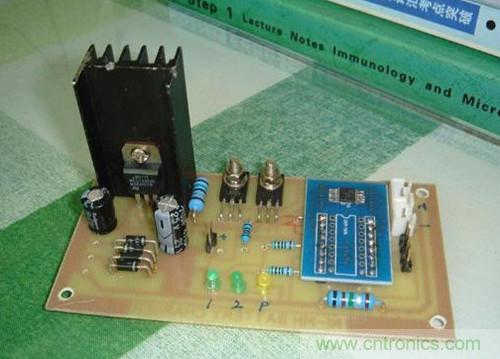

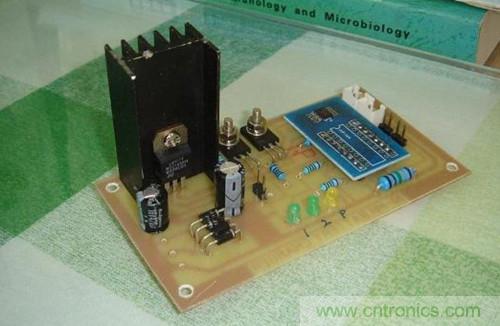

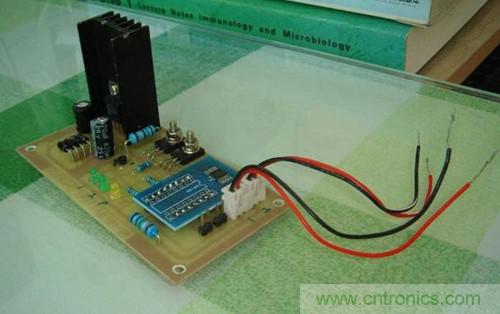

做好的成品

白色的是接電池的，邊上兩個小的
，是接熱敏電阻的，不接也可以正常工作。恒流源最初用的是LM317，後來發現如果5V供電時
，317兩端電壓小於其最小壓差，因此換成了LM1117，這是低壓差穩壓。雖然隻有800mA輸出能力，但是測試發現，稍微過載也沒問題。


自製智能鎳氫電池充電器調試：

調試用了好幾天，測試充電對象分別為1500mAh舊鎳鎘電池，1300mAh舊鎳氫AA電池，800mAh新AAA鎳氫電池。關於DS2711的設置，充電定時器設定為5.5小時
，也就是充電如果超過5.5小時，DS2711會自動切斷電路。

電池檢測是最頭疼的
，設置低了
，舊電池不能被很好的區分；設置高了，新電池也會被拒絕充電。最後參考MAXIM的官網上一篇利用DS2711區分電池的應用筆記，決定設置電池檢測閾值為170mΩ，還算可以。

恒流源設置為提供0.833A的恒定電流，DS2711設置為雙電池並聯工況時
，對每節電池充電的開關占空比是48.4%，也就是說，快速充電時，每節電池的平均充電電流是0.833AX48.4%=0.4A
，這個電流對於800mAh的小鎳氫確實大了，但是對於1500mAh以上電池就沒問題。

經過不斷調試
，最終確定各項參數：

輸入：DC5V或AC6-9V
最大充電電流（單節）：0.4A
最大充電時間：5.5h
特殊功能：電池溫度檢測，電池內阻檢測
電池內阻閾值：170mΩ

自製智能鎳氫電池充電器使用：

采用DC5V直流供電，充完全放空1500mAh鎳鎘電池約4小時充滿
，充1300mAh鎳氫電池約3小時充滿，充800mAh鎳氫電池2小時多充滿。對於800mAh電池
，0.4A電流有些過大，因此電池發熱比較嚴重。其餘電池一切正常，充滿電後
，該路指示燈自動熄滅。

guanyudianchijiance，xiangdanglingmin，jiuchongdiandianchihejianxingdianchishangjihouhuilikebeishibiechulai
，zhishidengshanshuobaocuo，tongshijujuechongdian。xindianchiyidianwentidoumeiyou，chongdianzhengchang。
