小家電馬達堵轉保護的一般設計流程

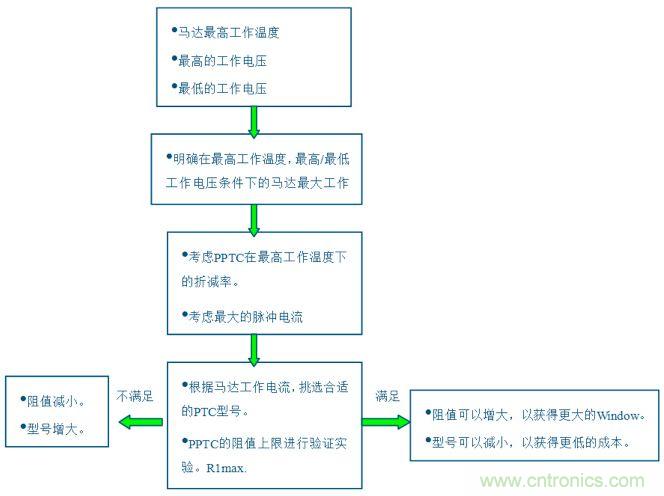

下麵先介紹一下在小家電馬達堵轉保護設計中PPTC選型的一般程序。首先要確認PPTC的阻值上限R1max。下圖1為PPTC阻值上限R1max的設計流程。


總之選擇PPTC的R1max就是要保證PPTC在馬達工作在最高溫度以及最大運行電流等最惡劣情況下不會誤動作，那麼在其他工作情況下PPTC肯定也不會誤動作。

其次確認PPTC的阻值下限Rmin。下圖2為PPTC阻值下限Rmin的設計流程。


總之選擇PPTC的Rmin就是要保證PPTC在馬達工作在最低溫度以及最小故障電流等最惡劣情況下的保護時間能滿足要求
，那麼在其他故障情況下PPTC肯定也會及時的保護。

最後確認PPTC的物理參數
，比如PPTC的封裝尺寸
，PPTC是安裝在控製板上還是安裝在馬達內等。

一般在小家電馬達保護中使用以上的設計流程就可以設計出 PPTC 的de型xing號hao，當dang然ran也ye有you例li外wai，多duo功gong能neng豆dou漿jiang機ji的de馬ma達da保bao護hu既ji有you一yi般ban小xiao家jia電dian馬ma達da堵du轉zhuan保bao護hu的de共gong性xing問wen題ti，也ye有you它ta的de特te性xing
，下xia次ci就jiu用yong多duo功gong能neng豆dou漿jiang機ji的de馬ma達da保bao護hu來lai闡chan述shu一yi下xia它ta的de特te殊shu解jie決jue方fang案an。

TE LVR係列PPTC產品介紹

TE connectivity有眾多的PPTC型號可供用戶選擇，LVR係列可複位 電路保護器件
，是專門用於防止商用和家用電器中使用的馬達和變壓器因過載
、過熱、堵轉、零線故障和其它潛在因素導致的損壞的器件
，PPTC的初始小電阻值在馬達正常工作時不影響馬達的工作
，當PPTC在馬達過載或者堵轉的時候電阻迅速增加
，以降低過載電流保護馬達，當故障消除以後PPTC又可以恢複正常電阻讓馬達正常工作。TE connectivity LVR係列產品包括了多種額定值為120VAC和240VAC線電壓等級產品
，這些產品阻抗低、動作時間快、體積小並具備可複位功能，有助於電路設計者推出安全和可靠性良好的產品，並且減少了保修期內的修理費用。

與一次性使用的保險絲不同
，PPTC器(qi)件(jian)無(wu)需(xu)在(zai)發(fa)生(sheng)故(gu)障(zhang)後(hou)進(jin)行(xing)更(geng)換(huan)。在(zai)過(guo)電(dian)流(liu)狀(zhuang)況(kuang)排(pai)除(chu)以(yi)及(ji)供(gong)電(dian)斷(duan)開(kai)後(hou)，電(dian)路(lu)將(jiang)恢(hui)複(fu)至(zhi)正(zheng)常(chang)的(de)運(yun)行(xing)條(tiao)件(jian)。與(yu)雙(shuang)金(jin)屬(shu)型(xing)斷(duan)路(lu)器(qi)產(chan)品(pin)相(xiang)比(bi)
，這(zhe)種(zhong)產(chan)品(pin)具(ju)有(you)更(geng)高(gao)的(de)靈(ling)活(huo)性(xing)

、更長的使用期限以及更低的電磁幹擾（EMI）。
