• ICE385565P單片開關電源的製作

解決方案：

• 利用混合並聯方式
• 采用優良的DC/DC轉換IC

suizhegezhongjiayongdianqiyongrenjiating。zaijiatingyongdianliangzhong。daijidianliangsuozhanbiliyeyuelaiyueda。jutiaozha，daijigonglvyibandadaoyongdiangonglvdeshifenzhiyizuoyou。ruguonengjieshengzhebufendianneng。jiukeyishaoxiangdaqipaifang1430萬噸的CO2。

而電視機、顯示器、電腦等都采用了開關電源。

其待機功率達到1W，因而有必要改進現在常用的開關電源，設計出高效、低能耗的新型開關電源。

另外。開關電源內含DC變(bian)換(huan)電(dian)路(lu)。會(hui)在(zai)供(gong)電(dian)線(xian)路(lu)中(zhong)產(chan)生(sheng)高(gao)次(ci)諧(xie)波(bo)，造(zao)成(cheng)功(gong)率(lv)因(yin)數(shu)偏(pian)低(di)，供(gong)電(dian)線(xian)路(lu)能(neng)耗(hao)增(zeng)加(jia)。而(er)且(qie)電(dian)流(liu)中(zhong)的(de)高(gao)次(ci)諧(xie)波(bo)成(cheng)分(fen)可(ke)能(neng)引(yin)起(qi)變(bian)電(dian)所(suo)中(zhong)電(dian)容(rong)器(qi)的(de)燃(ran)燒(shao)。以(yi)及(ji)使(shi)水(shui)力(li)發(fa)電(dian)機(ji)的(de)轉(zhuan)子(zi)產(chan)生(sheng)2倍電源頻率的振動而損壞。因此必須減少開關電源產生的高次諧波。

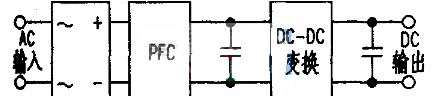

傳統的開關電源結構如下圖

，是將功率因數校正電路（PFC，PowerFactorCorrection）和DC-DC變換電路串聯起來。因而效率低，要減少待機功率也相當困難。

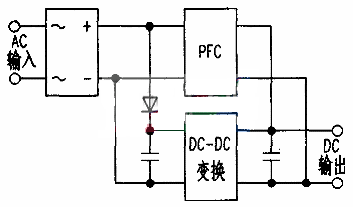

本設計的開關電源結構見下圖
，可稱為混合並聯方式，通過采用優良的DC/DC轉換IC
，再輔以電壓反饋和增大導通角的措施。使這一開關電源在70～350W的功率範圍內。效率達90％以上，待機功率僅0.1W

，高次諧波的抑製也達到了IEC61000—3—2規範的D類（適用於液晶電視、顯示器、電腦）。

轉換IC選用了英飛淩公司第三代高整合功率集成電路——COOLSETF3係列產品ICE385565P
，它在單一封裝中
，結合了英飛淩COOLMOS功率金屬氧化層半導體場效應晶體管（MOSFET），與新型的脈寬調製（PWM）控製集成電路。待機耗電量較其他同類產品少l，3
，適用於設計更具成本效益
、效率更佳的供電係統。

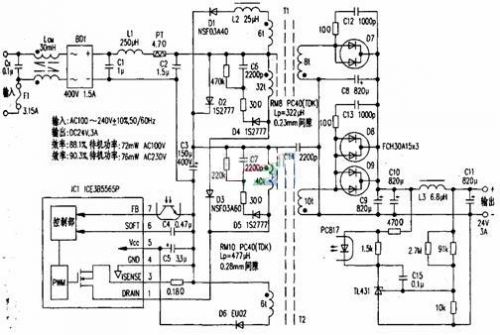

整機電路見下圖。交流電源經共模扼流圈Lcm後被BD1整流；L1和C1
、C2組成竹型濾波（C1、C2的容量非常小
，濾波後仍為脈動波形）；PT用於抑製浪湧電流。整流濾波後的脈動直流電壓一路經變壓器T1的初級繞組和二極管D3被IC1中的場效應管開

、關。從T1次級繞組經D7輸出脈動直流電壓。

另一路經D2、C3濾波後得到的直流電壓經由T2的初級繞組被場效應管開、關。從T2的次級繞組經D8
、D9輸出直流電壓。

結果。脈動直流電壓和直流電壓被相加輸出。使輸出波形中有較大紋波，不過加上反饋後紋波就沒有了。電路中特別設計了6t線圈、電感L2及二極管Dl。以抑製高次諧波。
[page]
在電路的輸出端加入了由C10、L3、C11組成的π型濾波器。當變壓器次級電壓有超過濾波電容上電壓時。這時流經電感和二極管的電流波形變成了三角波，經π型濾波器平均化後，相當於擴大了導通角
，使得尖峰電流降低，因而也抑製了高次諧波。
