改善放大器電路電源抑製比的方法
發布時間:2011-08-31
中心議題:
- 改善PSRR的方法
解決方案:
- 共源共柵技術
- 負反饋技術
- 附加電路方法
在(zai)實(shi)際(ji)應(ying)用(yong)一(yi)個(ge)電(dian)路(lu)時(shi),噪(zao)聲(sheng)和(he)波(bo)動(dong)常(chang)會(hui)在(zai)不(bu)知(zhi)不(bu)覺(jiao)時(shi)被(bei)引(yin)入(ru)到(dao)供(gong)電(dian)電(dian)壓(ya)中(zhong),從(cong)而(er)影(ying)響(xiang)輸(shu)出(chu)端(duan)電(dian)壓(ya)。為(wei)此(ci),要(yao)使(shi)電(dian)路(lu)穩(wen)定(ding),就(jiu)必(bi)須(xu)消(xiao)除(chu)或(huo)抑(yi)製(zhi)這(zhe)些(xie)噪(zao)聲(sheng)。基(ji)於(yu)這(zhe)個(ge)原(yuan)因(yin),弄(nong)清(qing)楚(chu)由(you)供(gong)電(dian)電(dian)壓(ya)導(dao)致(zhi)的(de)噪(zao)聲(sheng),在(zai)輸(shu)出(chu)端(duan)是(shi)如(ru)何(he)表(biao)現(xian)的(de)以(yi)及(ji)如(ru)何(he)測(ce)量(liang)並(bing)削(xue)弱(ruo)這(zhe)些(xie)影(ying)響(xiang)輸(shu)出(chu)的(de)噪(zao)聲(sheng)是(shi)必(bi)要(yao)的(de)。
PSRR是電路抑製來自於電源噪聲能力的量化術語。它被定義為輸入端到輸出端的增益與電源到輸出端增益的比值,即
![]()
這裏,A(s)=輸入端到輸出端的增益=Gm×Rout;Ap(s)=電源到輸出端的增益=GMp×Rout。
因此
![]()
這裏,Gm為輸入信號跨導;GMp為電源跨導。
1 改善PSRR的方法
為減小電源波動對輸出端的影響,Gm必須增加而GMp必須減小。理想情況下,要完全排除電源波動的影響,就要使Gm無限大,而GMp為0。文中介紹了共源共柵技術,負反饋技術和采用附加電路。3種改善放大器電路PSRR的方法,並進行了仿真驗證。
通過從VDD到輸出端能夠反方向影響電源波動的負增益改善PSRR,從而反映到放大電路的輸出端。共源放大器為應用這一技術提供了支撐,結果已被證實。
2 共源共柵技術
2.1 簡介

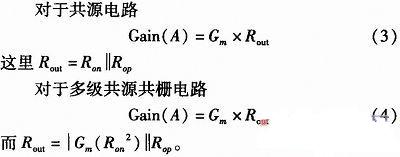

共源共柵技術,盡管增加了放大器的輸出阻抗Rout,卻也極大地增加了放大器電路的增益。然而,從電源VDD到輸出端的增益仍然為1,與共源放大器相同。這樣,共源共柵技術改善了PSRR,由於它增加了輸入端到輸出端的增益,而保持電源到輸出端的增益為常數。

然而,和共源放大器相比,共源共柵也帶來了輸出擺幅和3 dB頻率點減小的不足。輸出擺幅減小是由於Vd輸出擺幅值要求較低。由於輸出能力增加,輸出端的頻率點左移而導致3 dB頻率的減小。
[page]
2.2 電路

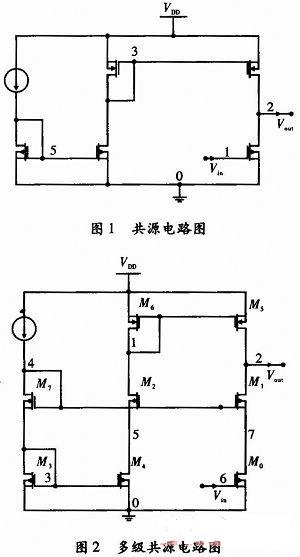

共源電路如圖1所示,它由一個PMOS管作為負載,以負載MOS管的偏置電路來估計放大器的PSRR。一個30 μA的電流源被用做放大器的偏置。這個共源放大器的增益可以仿真到3 dB頻率為5.43 MHz8寸的356。由於電源端的增益AVDD為1,因此PSRR仍然為356。

多級共源放大器如圖2所示,它包括共源共柵NMOS晶體管M1和M2。這些晶體管的偏置電壓由鏡像電流源產生,並由M1分流。30μA的電流源被用來匹配共源放大器的偏置。盡管負載器件隻包含單級MOS,沒有級聯,但放大器的增益為722,是原來的2倍。然而,由於輸出阻抗增加,3 dB點的頻率減小到3.57 MHz。

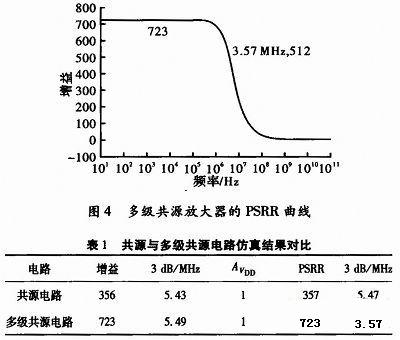

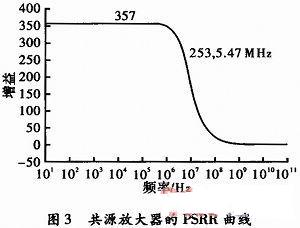

2.3 仿真結果及輸出曲線
[page]
在共源電路裏,可看到AVDD=1。這意味著波動從電源VDD無衰減的傳遞到輸出端,由此發現PSRR=放大器的增益,因而為了增加電路的PSRR,這一技術更趨向於增加電路的增益。然而,該方法的主要不足在於其低的輸出擺幅,其應用受到了頻率較低的限製,在高頻時PSRR較低。

3 負反饋技術
3.1 簡介
youyufufankuibaozhengleshuchuduandianyagensuishuruduandianya,wendingledianlu。qieyizhilelaizixiangdianyuandengqitajiediandeganrao,binggeichulejiaodidedianyuandaoshuchuduandezengyi,yinergaishanlezhenggedianludePSRR。
3.2 電路

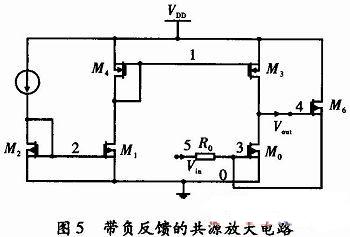

為構建負反饋方法改善PSRR,對一種帶有負反饋的共源放大電路進行了仿真,並與圖1中仿真的不帶負反饋的共源放大器進行了比較。負反饋的電路如圖5所示,輸出電壓被采樣並控製M6,由M6的電流通過R0轉換為電壓,輸出電流及M0的輸入電流混合構成。負載器件是PMOS管,其偏置電壓由一鏡像電路產生。在設計過程中,其電阻值是關鍵,因為它決定著增益和PSRR值之間的平衡。電阻值過大會損失增益。

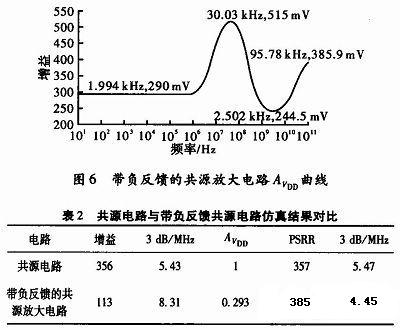

3.3 仿真結果及輸出曲線
在使用負反饋的電路中,AVDD值已減小到0.293。最後PSRR得(de)已(yi)改(gai)善(shan)。負(fu)反(fan)饋(kui)把(ba)輸(shu)出(chu)電(dian)壓(ya)強(qiang)加(jia)於(yu)輸(shu)入(ru)電(dian)壓(ya),從(cong)而(er)穩(wen)定(ding)了(le)電(dian)路(lu)。因(yin)此(ci),它(ta)能(neng)抑(yi)製(zhi)任(ren)何(he)從(cong)其(qi)他(ta)節(jie)點(dian)像(xiang)電(dian)源(yuan)等(deng)的(de)波(bo)動(dong),即(ji)使(shi)隻(zhi)有(you)很(hen)低(di)的(de)電(dian)源(yuan)到(dao)輸(shu)出(chu)節(jie)點(dian)的(de)增(zeng)益(yi)值(zhi)。因(yin)此(ci)使(shi)用(yong)其(qi)它(ta)方(fang)法(fa)像(xiang)共(gong)源(yuan)共(gong)射(she)電(dian)路(lu)、增益提升等來增加這一電路的增益,應用相同的反饋電路將極大地隨增益而改善電路的PSRR。
[page]
4 附加電路方法
4.1 簡介
附加電路是為提供消除在正常電路中電源對輸出的影響,而搭建的從VDD到輸出的負增益通道作為設計目標。由於負增益消除了VDD對輸出節點的影響,改善PSRR值的GMp減小了。
4.2 電路

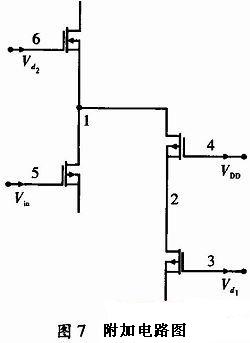

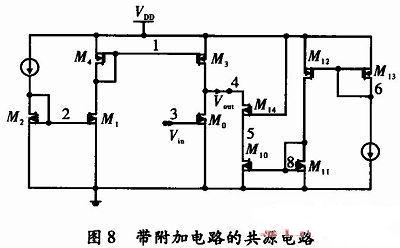

帶附加電路的共源電路如圖7和圖8所示,消除了使用工作以線性範圍內的共源放大器,從VDD到輸出節點電源波動的影響。

由於共源放大器為反相輸出,由M14放大後的VDD波動,明顯影響了經過輸出節點晶體管M3的VDD波動。附加電路法使增益和PSRR值達到了平衡。隨著增益的增加,PSRR值則減小。

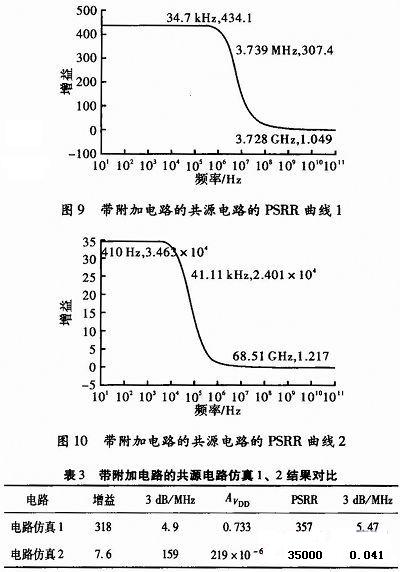

給出了兩種電路仿真如圖9和圖10所示,其中第一個工作在高增益下,相應的PSRR較低。M14有電源電壓VDD提供門限電壓,使其有較高的Vgs值,導致其工作在線性區域。輸入晶體管M0工作在很高R0和跨導Gm的飽和區。因而M14也被驅動工作在飽和區,而增加了它的R0和Gm值,盡管它工作在線性區。結果發現此電路有很高的整體增益和AVDD值以及很低的PSRR。
[page]
在第2個仿真裏,輸入晶體管M0工作在飽和區,卻在線性區的邊緣。因此,晶體管M14和M10工作在較深的線性區,減少M14消耗的等效電阻Ra。結果,放大器的增益有所下降,同樣AVDD的值也會下降。最後,電路的PSRR徹底改善了整個放大器的增益,且能夠在第二級放大器中得到改善,並維持較高的PSRR值。
4.3 仿真結果及輸出曲線
通過使用消除電源波動影響的附加電路,改善了PSRR。但由於輸出阻抗上附加電路的影響,整個電路的增益依然有待於改變。從上述結果看,整個電路將獲得一個增益與PSRR的平衡。
然而,這一電路的3 dB頻率點與使用負反饋技術相比較低,盡管附加的MOSFET增加了輸出節點的負載電容,極點左移而3 dB頻率變低。低增益和高PSRR放大器,能通過級連達到較高的增益。
5 結束語
盡管共源共柵技術同比率改善了電路的增益和PSRR,但它卻隨之帶來較低的輸出擺幅和3 dB頻率點及較高的輸出阻抗,且不適於放大器的級聯和較高工作頻率等需求的應用中。負反饋技術在改善放大器PSRR的同時又穩定了輸出。盡管負反饋技術減少了從電源到輸出節點的增益,如AVDD,並且增益了PSRR。但增益是按比例減少,B值能夠被合理的調整以達到增益要求。這一技術對工作在高頻中的電路有效。附加電路則是能夠給出最大PSRR值的技術,其結論能夠從3種技術的仿真數據輸出表裏看出,並能維持較高的增益值。但它也有減小電路3 dB頻率點的不足,因為在輸出端引進了附加電容。因此,如表3中的電路2可以看到,這一電路能夠達到極高的PSRR值zhi,卻que是shi以yi很hen低di的de增zeng益yi為wei代dai價jia。因yin此ci,該gai電dian路lu在zai設she計ji含han級ji聯lian放fang大da器qi電dian路lu的de設she計ji中zhong有you重zhong要yao作zuo用yong,這zhe裏li增zeng益yi可ke通tong過guo級ji聯lian解jie決jue。附fu加jia電dian路lu能neng夠gou滿man足zu電dian源yuan波bo動dong穩wen定ding性xing的de需xu求qiu。
