中心議題：

• 直流電源EMI濾波器的設計原則
• EMI濾波器網絡結構
• 電源EMI濾波器參數確定方法
• 電源EMI濾波器安裝要求

1 設計原則——滿足最大阻抗失配

插入損耗要盡可能增大
，即盡可能增大信號反射。設電源輸出阻抗和與之端接濾波器輸人阻抗分別為ZO和ZI
，根據信號傳輸理論，當ZO≠ZI時，在濾波器輸入端口會發生反射，反射係數  p=( ZO- ZI)/( ZO+ ZI)

顯然，ZO與ZI相差越大，p便越大，端口產生反射越大

，EMI信號就越難通過。所以，濾波器輸入端口應與電源輸出端口處於失配狀態，使EMI信號產生反射。同理
，濾波器輸出端口應與負載處於失配狀態
，使EMI信號產生反射。即濾波器設什應遵循下列原則：源內阻是高阻
，則濾波器輸人阻抗就應該是低阻，反之亦然。

負載是高阻，則濾波器輸出阻抗就應該是低阻，反之亦然。

對於EMI信號，電感是高阻，電容是低阻，所以，電源EMI濾波器與源或負載端接應遵循下列原則：

如果源內阻或負載是阻性或感性
，與之端接濾波器接口就應該是容性。

如果源內阻或負載是容性，與之端接濾波器接口就應該是感性。

2 EMI濾波器網絡結構

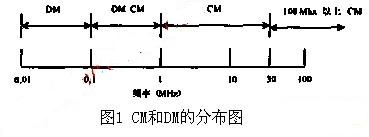

EMI信號包括共模幹擾信號CM和差模幹擾信號DM，CM和DM分布如圖1所示。它可用來指導如何確定EMI濾波器網絡結構和參數。

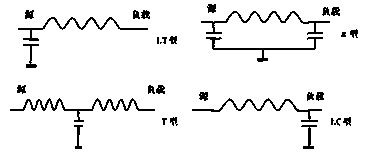

EMI濾波器基本網絡結構如圖2所示。

上述4種網絡結構是電源EMI濾波器基本結構
，但是在選用時，要注意以下間題：

1)雙向濾波功能——電網對電源、電源對電網都應該有濾波功能。
2)能有效地抑製差模幹擾和共模幹擾——工程設計中重點考慮共模幹擾抑製。
3)最大程度地滿足阻抗失配原則。
[page]

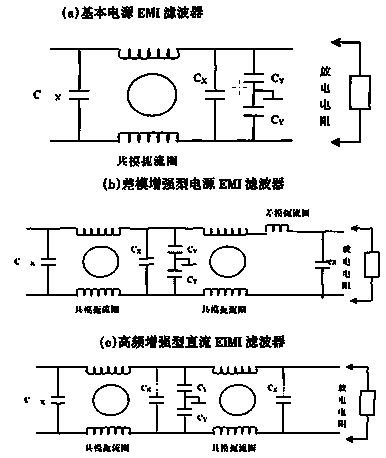

幾種實際使用電源EMI濾波器網絡結構如圖3所示。

圖3  實際使用電源EMI濾波器網絡結構

3 電源EMI濾波器參數確定方法

a)放電電阻取值 在允許情況下，電阻取值要求越小越好，需要考慮以下情況：
第一，電阻要求采用二級降額使用

，保證可靠性。降額係數為0.75 V
，0. 6 W。根據歐姆定律可求出n>(0.75Ve)2/(0.6 Pe)。
第二，經過雷擊浪湧後有殘壓，其瞬時值一般在1000 V取值;其瞬時功率值不能超過額定功率值4倍
，也可求出R>(Vcy)2/(4Pe)。 兩者綜合考慮取R值
，一般情況下，電阻R取值為75-200 K之間。功率為2-3 W。金屬模電阻。

b)Cx電容取值
在允許情況下

，容量要求越大越好，其值很難確切地估算出來，一般情況下
，要求取值在l-5uf之間(對每個電容)。電容耐壓值必須經過雷擊浪湧後取值，有殘壓，其瞬時值一般在1000V/s時不損壞，按二級降額原則選取，取值在275 V
，頻率特性與電容取值有關，取值越小
，頻率特性越好。

c)Cy電容取值
在允許情況下，容量要求越大越好，其值很難確切地估算出來，但是不能太大，太大則漏電流較大

，一般情況下，要求取值在2 200-4 700 pf之間(對每個電容)。電容耐壓值必須經過雷擊浪湧後取值

，有殘壓

，其瞬時值一般在1000V/S時不損壞
，按二級降額原則選取
，取值275 V，頻率特性與電容取值有關，取值越小

，頻率特性越好。 Cx電容和Cy電容
，一般都是通過較小電容並聯來滿足容量要求
，這樣濾波器高頻特性好。

d) 電感取值
材料選取原則——從以下幾個方麵考慮：第一，磁芯材料頻率範圍要寬
，要保證最高頻率在1GHz
，jizaihenkuanpinlvfanweineiyoubijiaowendingcidaolv。dier，cidaolvgao，danshizaishijizhonghennanmanzuzheyiyaoqiu，suoyi
，cidaolvwangwangshifenduankaolv。cixincailiaoyibanshitieyangti。 電感量估算——考慮阻抗和頻率。共模扼流圈取值 1.5-5 mH，差模扼流圈取值為 10-50uH;。

4 直流電源EMI濾波器安裝要求

濾波器對電磁幹擾抑製作用不僅取決於濾波器本身設計和它實際工作條件
，而且在很大程度上還取決於濾波器安裝情況。

濾lv波bo器qi引yin線xian與yu安an裝zhuang位wei置zhi也ye是shi很hen重zhong要yao問wen題ti。這zhe是shi考kao慮lv到dao電dian源yuan線xian除chu了le沿yan電dian源yuan線xian傳chuan導dao時shi會hui傳chuan輸shu電dian磁ci幹gan擾rao外wai，還hai會hui在zai傳chuan輸shu過guo程cheng中zhong將jiang電dian磁ci幹gan擾rao輻fu射she出chu去qu，對dui附fu近jin敏min感gan電dian路lu(或設備)zaochengfusheouhe。yincibixukaolvlvboqishurenxianheshuchuxianzhijianbucunzaiouhe，fouzehuidaozhilvboqixingnengxiajiang。weici
，lvboqishurenxianzuihaobuzhijieyinrenshebeineibu，ershijingguolvbozhihoucaijinrushebeineibu，liyongshebeijikeziranpingbizuoyong，badianyuanchanshengfushechangpaichuzaishebeiwaibu。 電源輸人線不要過長。濾波器安裝位置要緊靠電源人口。

濾波器輸入線和輸出線不要靠得太近。濾波器要良好接地，並且不能單根線按地
，要與金屬機殼大麵積接觸。

濾波器引腳或引線要盡可能短。

濾波器如果要和其它電路相連接，最好用接插件。

5 總結

1)濾波器金屬外殼與機箱殼必須保證良好接觸，並將接地線接好。
2)濾波器輸人線、輸出線必須有一定距離，避免濾波器性能下降。
3)濾波器連線以選用雙絞線為佳，可以消除部分高頻幹擾。
4)濾波器安裝位置應首選在電源入口處，以縮短輸入線在機箱內長度，減小輻射幹擾
5)濾波器選用主要考慮其插人損耗，生產廠商所給出曲線一般取自 50Ω係統測試結果
，而實際應用係統一般不在50Ω，插人損耗會有一些偏差
，實際應用中電源濾波器是帶通濾波器，要注意高頻特性影響。
6)濾波器選用第2點是要注意工作電壓
，工作電流和漏電流，以免影響使用。
7)濾波器低頻特性性能與體積有關，如果希望低頻性能好
，一般以犧牲體積為代價。
