產品特性：

• 采用PowerPathTM 拓撲結構
• 可對多種電池化學組成進行充電
• 采用扁平28 引腳 4mm x 5mm QFN 封裝和28 引腳 SSOP 封裝

應用範圍：

• 高功率電池充電器係統
• 高性能便攜式儀器
• 電池後備係統
• 配備電池的工業設備
• 筆記本電腦 / 小型筆記本電腦

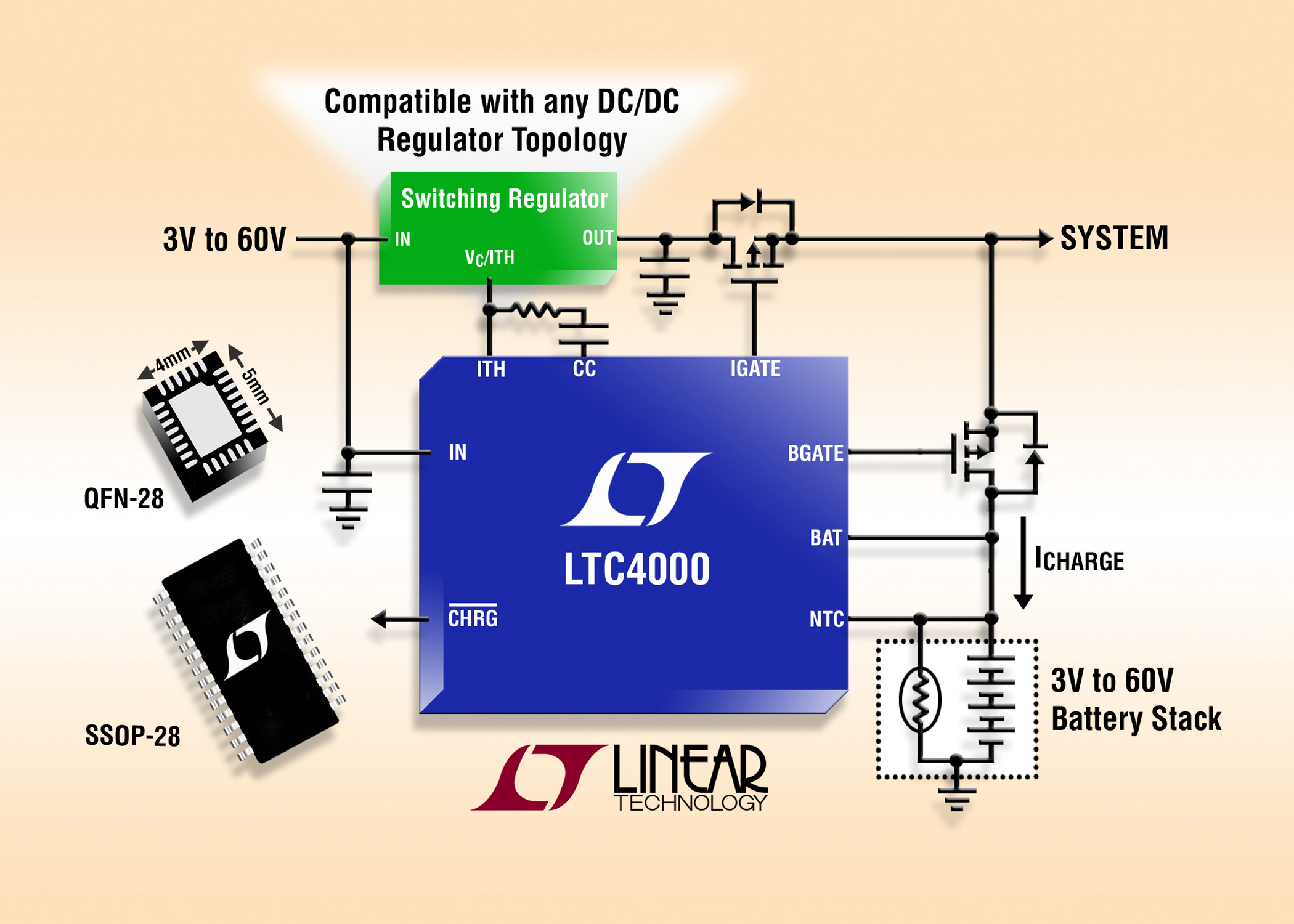

淩力爾特公司 (Linear Technology Corporation) 推出一款高電壓控製器和電源管理器 LTC4000，它實際上可將任何外部補償的 DC/DC 電源轉換為一個全功能的電池充電器。LTC4000 能夠驅動常用的 DC/DC 轉換器拓撲結構，包括降壓、升壓
、降壓-升壓、SEPIC 和反激式。該器件提供了精準的輸入和充電電流調節，並可在一個 3V 至 60V 的寬輸入和輸出電壓範圍內運作，因而與多種不同的輸入電壓電源、電池組和電池化學組成相兼容。其典型應用包括高功率電池充電器係統、高性能便攜式儀器
、電池後備係統、配備電池的工業設備、以及筆記本電腦 / 小型筆記本電腦。

LTC4000 采用了一種智能 PowerPathTM 拓撲結構

，當輸入功率有限時，該拓撲結構將優先向係統負載供電。LTC4000 通過控製外部 PFET 來提供低損耗反向電流保護

、電池的高效充電和放電、以及“即時接通”caozuo，yiquebaozaicharushikelijihuodexitonggonglv，jishisuocaiyongdeshiyigeshixiaohuoshendufangdiandedianchiyebuliwai。waibujiancedianzuqihejingzhunjiancegongnengyigaoxiaolvqiyongzhunquededianliu
，congershide LTC4000 能夠與功率範圍從 mW 到 kW 的轉換器一起使用。

LTC4000 的全功能控製器可對多種電池化學組成進行充電
，包括鋰離子電池 / 鋰聚合物電池 / 磷酸鐵鋰電池、密封鉛酸電池 (SLA) 和鎳電池等。另外，該器件還可通過其 FLT 和 CHRG 引腳來提供充電狀態指示。電池充電器的其他特點包括：±0.2% 可編程浮置電壓
、可選的定時器或 C/x電流充電終止方式
、采用 NTC 熱敏電阻實現適宜溫度充電
、自動再充電、用於深度放電電池的 C/10 涓流充電
、以及失效電池檢測功能。

LTC4000 采用扁平 (高度僅 0.75mm) 28 引腳 4mm x 5mm QFN 封裝和 28 引腳 SSOP 封裝。該器件的保證工作溫度範圍為 -40°C 至 125°C。

性能概要：LTC4000

• 當與一個 DC/DC 轉換器 (降壓、降壓-升壓


  、升壓、SEPIC 和反激式) 搭配使用時可實現一款完整的高性能電池充電器
• 寬的輸入和輸出電壓範圍：3V 至 60V
• 輸入理想二極管用於低損耗反向隔離和負載均分
• 輸出理想二極管用於低損耗的 PowerPath 控製以及與電池的負載均分
• 可在采用嚴重放電電池的情況下實現“即時接通”運作
• 可編程輸入和充電電流：±1% 準確度
• 準確的可編程浮置電壓：±0.2% (在室溫條件下) 和 ±1% (在整個溫度範圍內)
• 可編程 C/x 或基於定時器的充電終止方式
• 用於適宜溫度充電的 NTC 輸入
• 28 引腳 4mm x 5mm QFN 封裝或 SSOP 封裝
