IGBT驅動電路M57962L的剖析
發布時間:2008-10-11 來源:電子設計信息網
中心論題:
- IGBT是一種複合全控型電壓驅動式電力電子器件。
- 驅動電路M57962L簡介。
- M57962L的工作原理。
- 一個2.5V~5.0V的閥值電壓使IGBT對柵極電荷集聚很敏感。
- 檢測管壓降VCE的大小可識別IGBT是否過流。
- 封閉性軟關斷功能提高IGBT安全性。
IGBT是一種新型功率器件,即絕緣柵極雙極集體管(Isolated GateBipolar Transistor),是上世紀末出現的一種複合全控型電壓驅動式電力電子器件。它將GTR和MOSFET的優點集於一身:輸入阻抗高,開關頻率高,工作電流大等,在變頻器、開關電源,弧焊電源等領域得到廣泛地應用。
IGBT具有一個2.5V~5.0V的閥值電壓,有一個容性輸入阻抗,因此IGBT對(dui)柵(zha)極(ji)電(dian)荷(he)集(ji)聚(ju)很(hen)敏(min)感(gan)。故(gu)驅(qu)動(dong)電(dian)路(lu)必(bi)須(xu)可(ke)靠(kao),要(yao)保(bao)證(zheng)有(you)一(yi)條(tiao)低(di)阻(zu)抗(kang)值(zhi)的(de)放(fang)電(dian)回(hui)路(lu),同(tong)時(shi)驅(qu)動(dong)電(dian)源(yuan)的(de)內(nei)阻(zu)一(yi)定(ding)要(yao)小(xiao),即(ji)柵(zha)極(ji)電(dian)容(rong)充(chong)放(fang)電(dian)速(su)度(du)要(yao)快(kuai),以(yi)保(bao)證(zheng)VGE有較陡的前後沿,使IGBT的開關損耗盡量要小。
在IGBT承受短路電流時,如果能及時關斷它,則可以對IGBT進行有效保護。識別IGBT是否過流的方法之一,就是檢測其管壓降VCE的大小。IGBT在開通時,若VCE 過高則發生短路,需立即關斷IGBT。在過流關斷IGBT時,由於IGBT中電流幅度大,若快速關斷時,必將產生Ldi/dt 過高,在IGBT兩端產生很高的尖峰電壓,極易損壞IGBT,因此就產生了“軟慢關斷”方法。M57962L驅動電路就是依照上述理論進行設計的。
驅動電路M57962L簡介
M57962L是由日本三菱電氣公司為驅動IGBT而設計的厚膜集成電路(Hybrid Integrated Circuit For Driving IGBT Modules) 。在驅動模塊內部裝有2500V高隔離電壓的光電耦合器,過流保護電路和過流保護輸出端子,具有封閉性短路保護功能。M57962L是一種高速驅動電路,驅動信號延時tPLH 和tPHL最大為1.50μs。可以驅動600V/400V 級的IGBT模塊。
M57962L工作程序:當電源接通後,首先自檢,檢測IGBT是否過載或短路。若過載或短路, IGBT 的集電極電位升高,經外接二極管流入檢測電路的電流增加,柵極關斷電路動作,切斷IGBT的柵極驅動信號,同時在“8”腳輸出低電平“過載/短路”指示信號。lGBT正常時,輸入信號經光電耦合接口電路,再經驅動級功率放大後驅動IGBT。
M57962L的工作原理
M57962L采用雙電源+ Vcc和VEE ,原理如圖1所示。電路組成: (1) 放大隔離電路; (2) 定時複位電路;(3) 過流檢測電路; (4) 過流輸出電路。

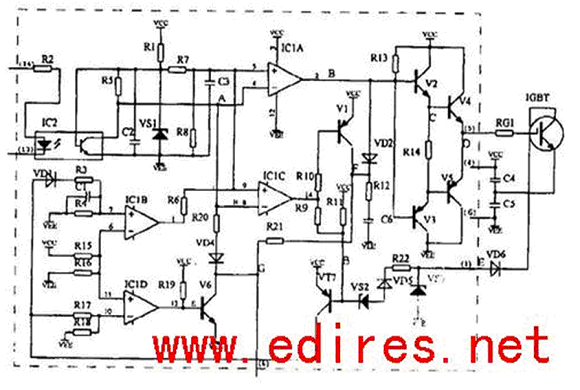

圖1 M57962L 芯片原理圖
a 正常開通過程
當控製電路使M57962L輸入端13和14腳有10mA的電流時光耦IC1導通, A點電位迅速下降至VEE,使IC2A的2腳輸出為高電平Vcc ,則三極管V2、V4導通,V3、V5截止,使V7導通,Vcc加到R17上,同時由R18/ (R17+ R18)大於R16/(R15+ R16),導致IC2D 的13腳為低電位,V6 截止,R4/(R3 +R4)大於R16(R15 + R16)使IC2B 的13 腳截至,故IC2的14腳為高電平V1,截止,M57962L的8腳不輸出故障信號。
在M57962L輸入端13和14無電流時,IC1截止,A點電位上升使IC2A的2腳變為低電位,則使V3、V5導通,V2、V4截止。lGBT的門極(GATE)通過V5導通到VEE,而使IGBT關斷。IC2C的14腳輸出為低電平, 使V1、V7導通, 使IC2B、IC2D保持原先狀態不變。
b 短路故障狀態
若IGBT己導通發生過流現象,則E、F兩點電壓升高,經過保護延時而使得V7截止, IC2D的13腳變為截止,使V6導通。在M57962L的8腳輸出故障信號,同時,V6使得A點變為低電平VEE進入封閉型軟關斷過程,此時,M57962L的13和14 腳有無信號,對M57962L的狀態沒有影響。C6通過R14和R21放電使G點電位緩慢下降,從而實現軟關斷。同時,C1則通過R4 放電使得IC2B的7腳的電位緩慢下降,當C1 放電結束時,將打斷軟關斷過程。若IGBT的短路故障消失則電路就可以恢複正常工作;若IGBT的故障末消失,則M57962L輸出周期為1.3ms的脈衝信號(前沿陡,後沿緩) 。
M57962L采用+15V、- 10V雙電源供電,由於采用- 10V關斷電壓,能更可靠關斷,同時具有封閉性軟關斷功能,從而使IGBT更加安全的工作。
