【導讀】在電源設計上我們用得多的場合是
，從一個穩定的“高”電壓得到一個穩定的“低”電壓。這也就是經常說的DC/DC，其中用得多的電源穩壓芯片有兩種，一種叫LDO(低壓差線性穩壓器，我們後麵說的線性穩壓電源，也是指它)，另一種叫PWM（脈寬調製開關電源
，我們在本文也稱它開關電源）。我們常常聽到PWM的效率高，但是LDO的響應快
，這是為什麼呢
？別著急，先讓我們看看它們的原理。

電源是整個電路板中重要的一塊了
，電源不穩定
，其他啥都別談。

在電源設計上我們用得多的場合是，從一個穩定的“高”電壓得到一個穩定的“低”電壓。這也就是經常說的DC/DC
，其中用得多的電源穩壓芯片有兩種，一種叫LDO(低壓差線性穩壓器
，我們後麵說的線性穩壓電源，也是指它)，另一種叫PWM（脈寬調製開關電源，我們在本文也稱它開關電源）。我們常常聽到PWM的效率高，但是LDO的響應快，這是為什麼呢？別著急，先讓我們看看它們的原理。

下麵會涉及一些理論知識，但是依然非常淺顯易懂，如果你不懂，嘿嘿，得檢查一下自己的基礎了。

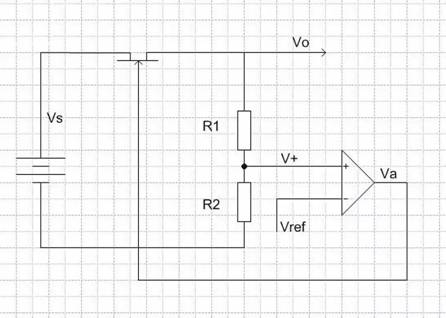

1、線性穩壓電源的工作原理

2、開關電源的工作原理

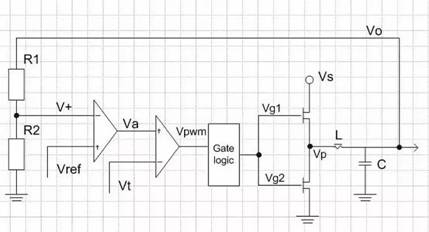

如上圖，為了從高電壓Vs得到Vo
，開關電源采用了用一定占空比的方波Vg1,Vg2推動上下MOS管，Vg1和Vg2是反相的，Vg1為高
，Vg2為低
；上MOS管打開時，下MOS管關閉；下MOS管打開時，上MOS管關閉。由此在L左端形成了一定占空比的方波電壓，電感L和電容C我們可以看作是低通濾波器
，因此方波電壓經過濾波後就得到了濾波後的穩定電壓Vo。Vo經過R1、R2分壓後送入個放大器（誤差放大器）的負端V+
，誤差放大器的輸出Va做為第二個放大器（PWM放大器）的正端
，PWM放大器的輸出Vpwm是一個有一定占空比的方波，經過門邏輯電路處理得到兩個反相的方波Vg1
、Vg2來控製MOSFET的開關。

誤差放大器的正端Vref是一恒定的電壓，而PWM放大器的負端Vt是一個三角波信號，一旦Va比三角波大時，Vpwm為高；Va比三角波小時，Vpwm為低，因此Va與三角波的關係
，決定了方波信號Vpwm的占空比；Va高

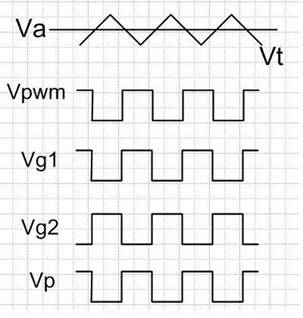

，占空比就低，Va低，占空比就高。經過處理,Vg1與Vpwm同相，Vg2與Vpwm反相;終L左端的方波電壓Vp與Vg1相同。如下圖

當Vo上升時，V+將上升，Va下降
，Vpwm占空比下降，經過們邏輯之後，Vg1的占空比下降，Vg2的占空比上升，Vp占空比下降，這又導致Vo降低，於是Vo的上升將被抑製。反之亦然。

3
、對比線性穩壓電源和開關電源

懂得了線性穩壓電源和開關電源的工作原理之後，我們就可以明白為什麼線性穩壓電源有較小的噪聲，較快的瞬態響應
，但是效率差
；而開關電源噪聲較大，瞬態響應較慢，但效率高了。

線性穩壓電源內部結構簡單，反饋環路短，因此噪聲小，而且瞬態響應快（當輸出電壓變化時，補償快）。但是因為輸入和輸出的壓差全部落在了MOSFET上，所以它的效率低。因此，線性穩壓一般用在小電流，對電壓精度要求高的應用上。

而(er)開(kai)關(guan)電(dian)源(yuan)，內(nei)部(bu)結(jie)構(gou)複(fu)雜(za)，影(ying)響(xiang)輸(shu)出(chu)電(dian)壓(ya)噪(zao)聲(sheng)性(xing)能(neng)的(de)因(yin)數(shu)很(hen)多(duo)
，且(qie)其(qi)反(fan)饋(kui)環(huan)路(lu)長(chang)

，因(yin)此(ci)其(qi)噪(zao)聲(sheng)性(xing)能(neng)低(di)於(yu)線(xian)性(xing)穩(wen)壓(ya)電(dian)源(yuan)
，且(qie)瞬(shun)態(tai)響(xiang)應(ying)慢(man)。但(dan)是(shi)根(gen)據(ju)開(kai)關(guan)電(dian)源(yuan)的(de)結(jie)構(gou)，MOSFET處於完全開和完全關兩種狀態，除了驅動MOSFET，和MOSFET自己內阻消耗的能量之外，其他能量被全部用在了輸出（理論上L、C是不耗能量的，盡管實際並非如此，但這些消耗的能量很小）。
