華為P10拆解評測，防摔保護措施不錯

發布時間：2017-10-10 責任編輯：susan

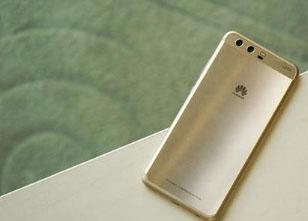

【導讀】華為在3月24號正式發布了新一代P係列旗艦手機——P10以及P10 Plus，像是繼承了P9、Mate 9基因之後的一次全麵升級版，它們都搭載了旗艦麒麟960處理器，而相機方麵，P10 Plus後置更高端的徠卡Summarit鏡頭（P10則依然為Summilux級別），而前置方麵兩者都采用了徠卡的鏡頭。

值得一提的是，華為P10、P10 Plus均擁有鑽雕藍、鑽雕金、曜石黑、玫瑰金、陶瓷白、草木綠六中配色，其中鑽雕金、鑽雕藍版本機身采用鑽雕工藝，其餘均采用了磨砂工藝。

另外，這次P10家族配色中的“草木綠”和“鑽雕藍”是華為與世界權威色彩機構PANTONE跨界合作的結果，為P10整個係列注入了時尚的基因。“草木綠”配色也是PANTONE色彩機構2017年的流行色。

詳細拆解部分

依然先把SIM卡槽取出，再卸下機身底部的梅花螺絲，最後借助吸盤從機身下半部分吸起屏幕，這類手機的拆解方法基本一致。

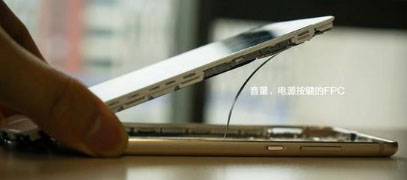

注意音量、電源按鍵的FPC，接口在主板側。按鍵不直接放在主板上還是有點講究的，因為金屬機身遭遇不慎的話可能會變形，而變形後主板與按鍵（鍵帽）之間容易出現錯位從而影響按鍵手感/功能，因此把按鍵整合在後殼上，再用FPC連接主板，怎麼摔按鍵也能按。

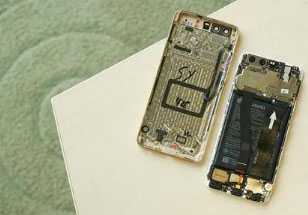

分離中框（含主板電池等等）與金屬後殼，可以看到後殼內部滿滿的CNC刀路，而華為P10則采用常見的三段式設計，主板與副板之間采用BTB進行連接。

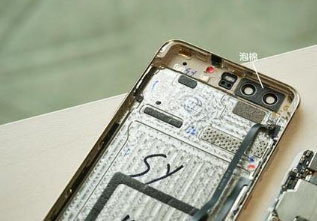

後hou置zhi攝she像xiang頭tou與yu後hou殼ke之zhi間jian填tian充chong了le泡pao棉mian，能neng緩huan衝chong摔shuai落luo之zhi後hou機ji殼ke對dui攝she像xiang頭tou造zao成cheng的de衝chong擊ji之zhi外wai，還hai能neng吸xi收shou光guang線xian在zai縫feng隙xi裏li的de反fan射she，讓rang相xiang機ji成cheng像xiang畫hua麵mian更geng加jia純chun淨jing。

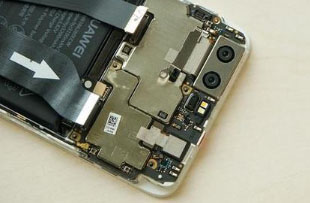

BTB連接器有金屬支架進行固定。

而且支架與接頭之間還有類似於膠水的玩意。

卸下主板，屏蔽罩與金屬中框之間填充了導熱矽脂，中框上也有用於信號屏蔽的開槽。

聽筒、光線傳感器采用金屬觸點與主板進行連接，同樣有類似膠水的東西進行固定。

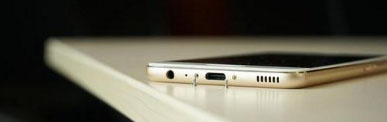

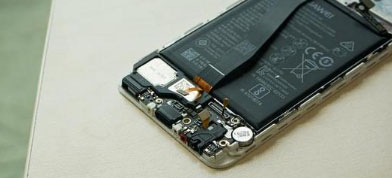

P10的下半部分，我們發現揚聲器模塊、3.5mm耳機座均采用FPC與副板連接，而市麵上不少機型在這部分均采用了金屬觸點這種活連接方式。在性能上兩者的差異不會太大，但FPC這種方式成本會更加高。

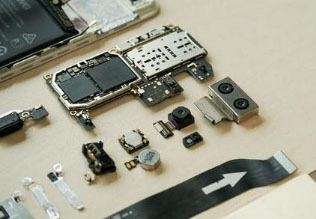

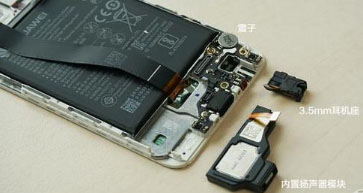

後麵有主要零部件包括副板、震子、3.5mm耳機座、內置揚聲器模塊。

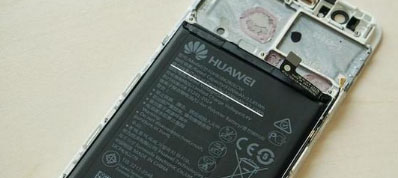

華為P10內置一塊3200mAh電池，支持3.5-5V/5A的SuperCharge快充之餘還兼容上代9V/2A快充。

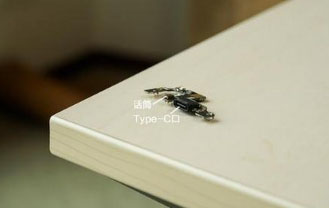

副板包含話筒、Type-C口，各式各樣奇奇怪怪的觸點。

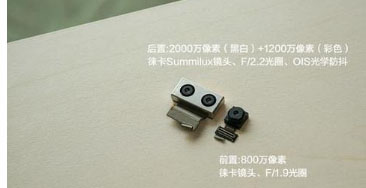

相機方麵同樣是此次P10係列的重點，P10采用1200萬像素（彩色）和2000萬像素（黑白）雙攝像頭組合，兩個攝像頭的焦距一樣，但支持2倍變焦（不是光學變焦，但優於一般的數碼變焦），其中彩色攝像頭還支持OIS光學防抖功能。

而前置方麵同樣采用了F/1.9光(guang)圈(quan)的(de)徠(lai)卡(ka)鏡(jing)頭(tou)，還(hai)增(zeng)加(jia)了(le)智(zhi)能(neng)廣(guang)角(jiao)功(gong)能(neng)，能(neng)夠(gou)根(gen)據(ju)畫(hua)麵(mian)人(ren)物(wu)數(shu)量(liang)，自(zi)動(dong)切(qie)換(huan)單(dan)人(ren)自(zi)拍(pai)模(mo)式(shi)或(huo)廣(guang)角(jiao)群(qun)拍(pai)模(mo)式(shi)，拍(pai)合(he)照(zhao)的(de)時(shi)候(hou)更(geng)為(wei)方(fang)便(bian)。另(ling)外(wai)，華(hua)為(wei)P10 Plus的前置鏡頭還支持自動對焦。

主板方麵，P10的所有屏蔽罩都使用了雙層可拆卸式屏蔽罩設計，方便維修，而屏蔽罩與主要芯片之間覆蓋了一層導熱矽脂。而一些BTB連接器接口附近的小元件（例如電容電阻）都上了膠，避免了不小心被刮掉的情況。

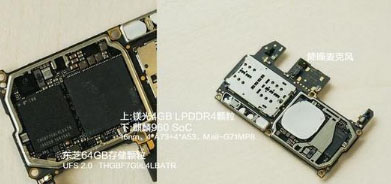

主要的芯片有鎂光4GB LPDDR4顆粒+麒麟960（整合封裝）、旁邊則為東芝64GB UFS 2.0顆粒。而背麵則緊湊地放置了射頻芯片、電源管理芯片等等。

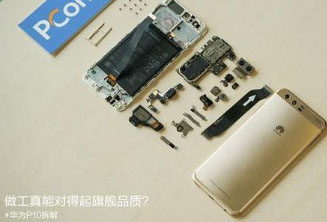

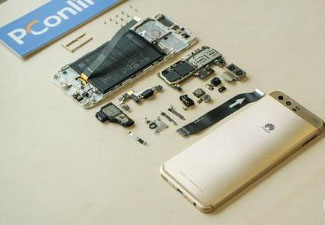

華為P10拆解總結

總的來說，華為P10的拆解難度並不大，主要是金屬後殼與中框的卡扣比較緊，在分離的時候需要使出吃奶的力。分離之後的拆解工作幾乎沒有難度。

而在做工方麵，華為P10整體用料相當規整，金屬後殼、中框的厚度都較為適中，而且邊緣部分也經過打磨，沒有出現飛邊毛刺。而在一些細節上，P10同樣有著旗艦機應有的水準，BTB接口使用金屬支架進行固定，而雙攝像頭也采用一個金屬盒子把模組以及基板包裹起來，即使手機摔落也能保證內部元件不鬆動。

整體來說，在內部布局，用料以及細節處理上，華為P10都表現得相當不錯。
