再利用，高亮度的LED手電筒DIY
發布時間：2014-02-25 責任編輯：sherryyu
【導讀】廢物利用，再創造是當今節約環保型社會的必須。本著這種精神，一位技術帝將一個500mAh的手機電池+一個手電筒+一個0.5w的LED，結合起來自己DIY了一個高亮度的LED手電筒。實際測量了一下功率有0.35w，LED亮度很高，並且電池可以用4到5個小時。感興趣的你可以照著下文的DIY教程，自己做一個。
翻到一個舊手機電池，看了一下還有500mAh，就尋思著弄一個手電筒利用起來。說幹就幹，到電子市場買了一個0.5w的LED，廢話不多說，下麵開始教程。

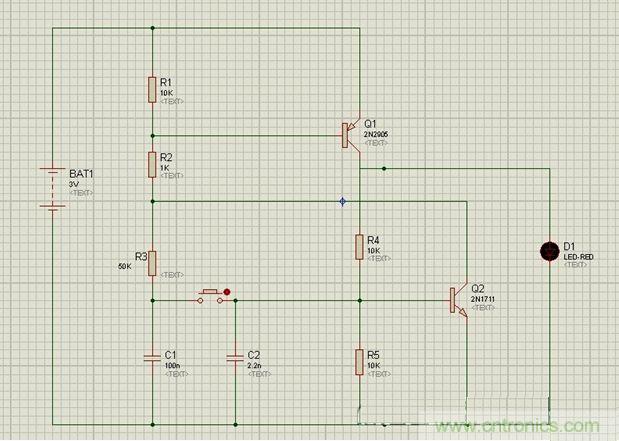

電路圖如下（這個電路能實現按鍵開關自鎖，即是通過一個按鍵開關實現按一下開，再按關的效果）。

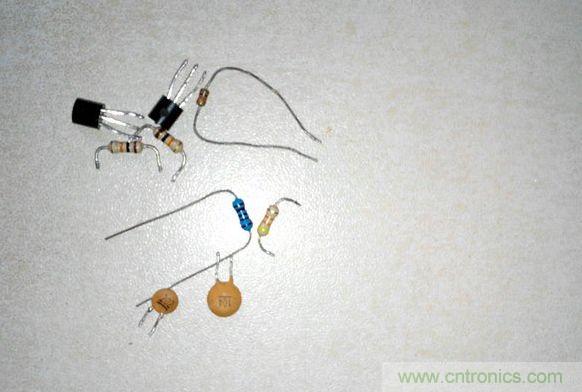

要用到的元件。
[page]

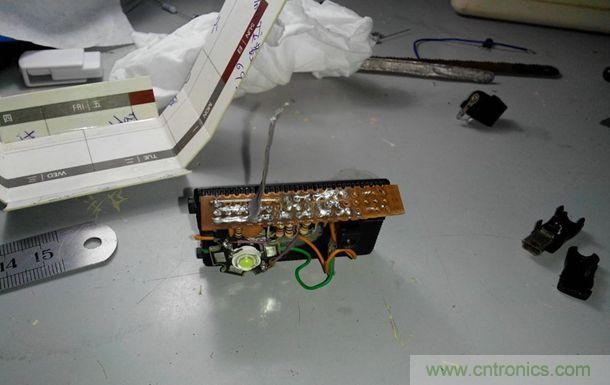

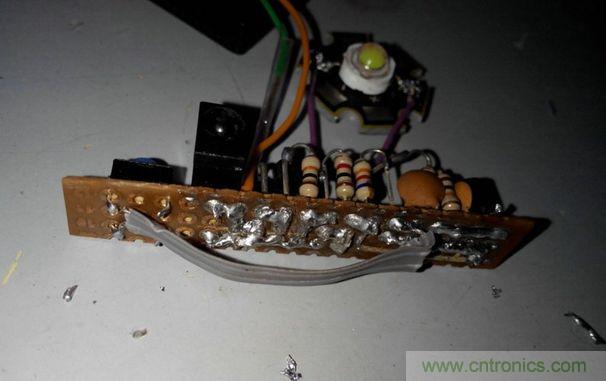

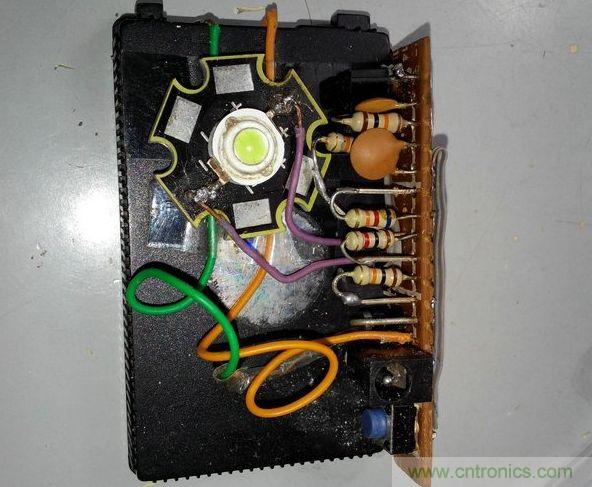

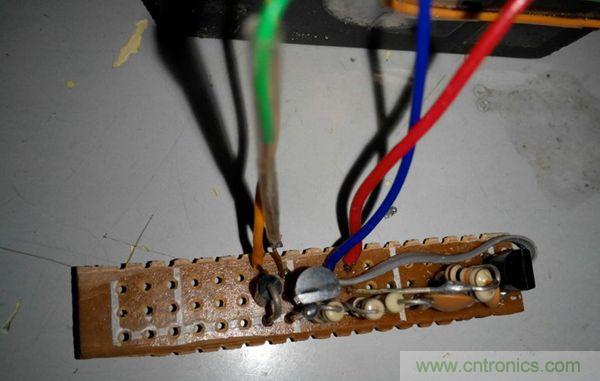

焊接在洞洞板上麵。
[page]

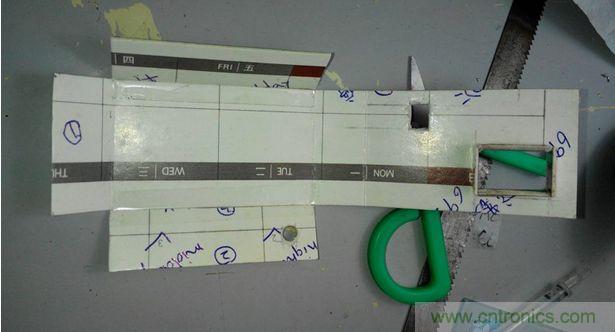

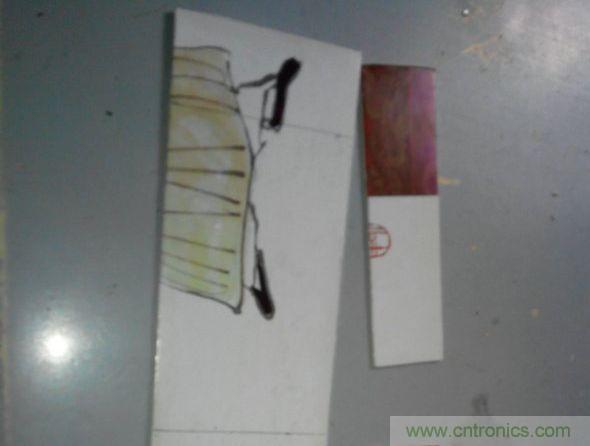

電路方麵至此搞定，接下來是外殼（三圍57*35*16mm）。

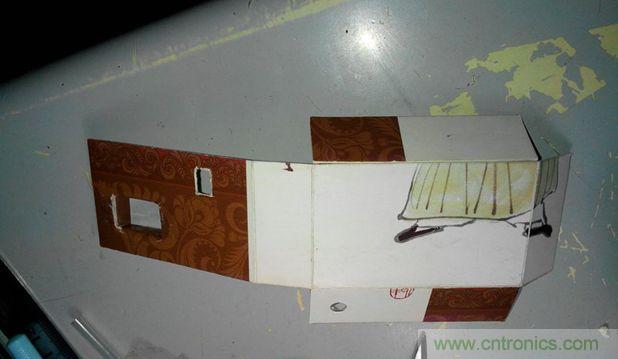

挖洞。
[page]

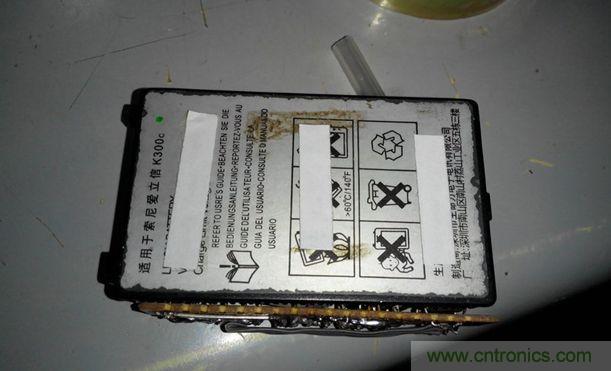

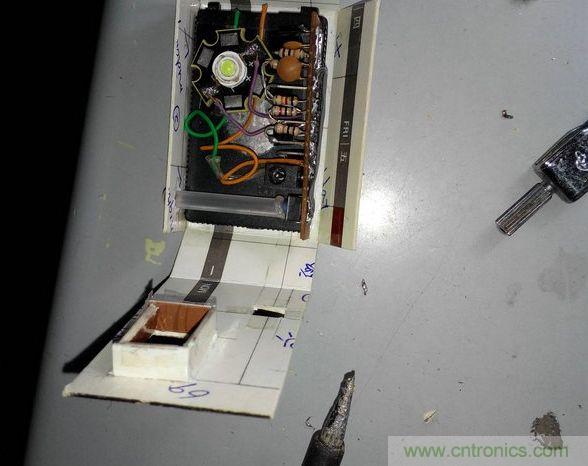

把電池和外殼粘起來

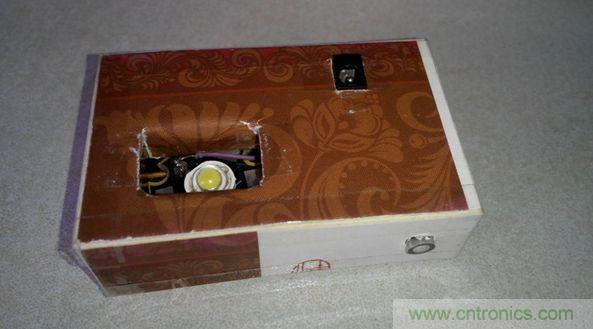

貼上膠紙，完工。
[page]

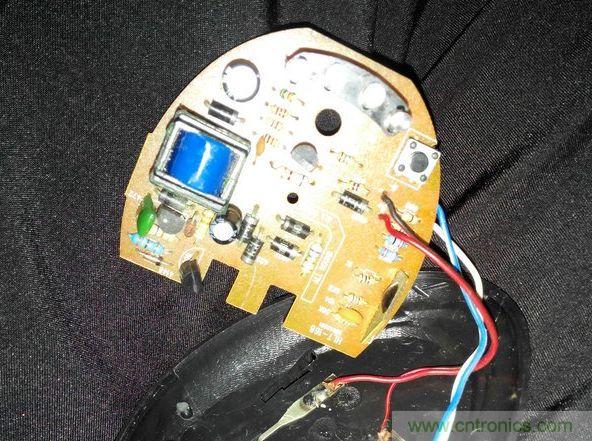

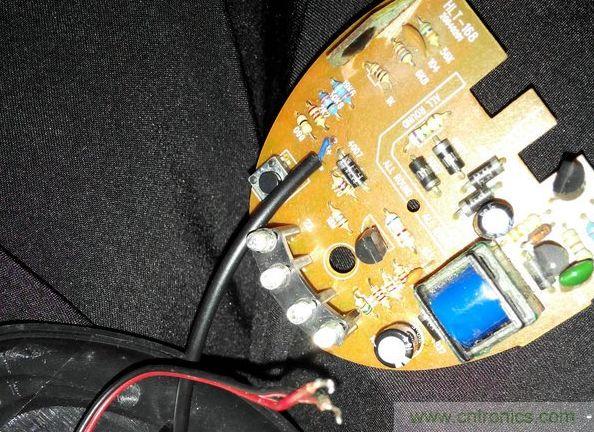

最後一步，用一個萬能充改成充電器。
[page]

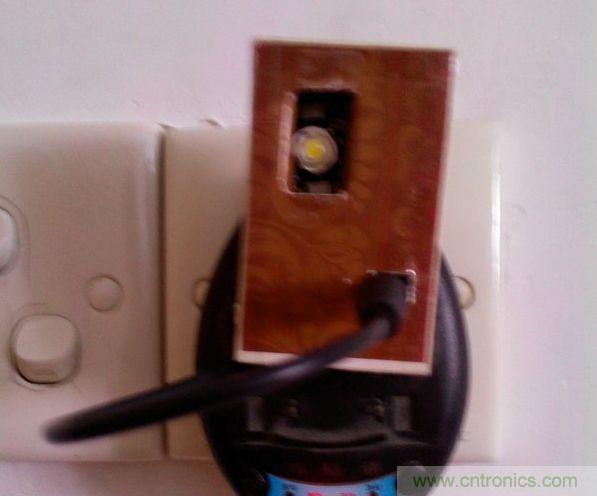

搞定收工，充電中。

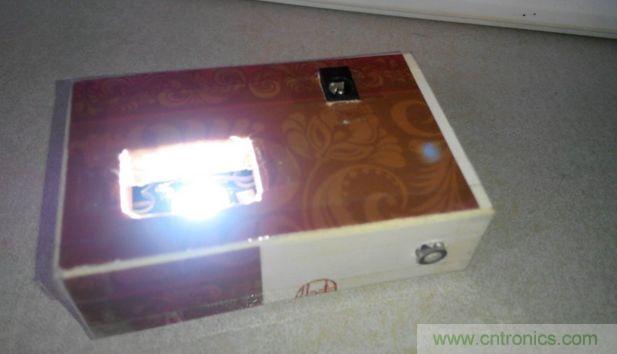

試試亮度。
實測0.35w，用LED亮度不錯，這個電池可以用4,5小時。
