中心議題：

• 最大程度地減少電源測量中的噪聲

解決方案：

• 采用多層堆疊式的瓷片電容
• 更好地去耦高頻噪聲

在測量電源軌的紋波時，必須盡量減小噪聲
，因為紋波幅度可能很小。示波器探頭是基本的測量工具
，但它們可能引入噪聲與誤差。地線(如與標準示波器探頭連接的那根線)可(ke)能(neng)增(zeng)加(jia)一(yi)些(xie)不(bu)會(hui)出(chu)現(xian)在(zai)示(shi)波(bo)器(qi)軌(gui)跡(ji)上(shang)的(de)電(dian)路(lu)噪(zao)聲(sheng)。線(xian)路(lu)環(huan)就(jiu)像(xiang)一(yi)根(gen)天(tian)線(xian)，會(hui)提(ti)取(qu)周(zhou)圍(wei)的(de)雜(za)散(san)磁(ci)場(chang)。環(huan)路(lu)麵(mian)積(ji)越(yue)大(da)，提(ti)取(qu)的(de)噪(zao)聲(sheng)就(jiu)越(yue)多(duo)。為(wei)證(zheng)明(ming)這(zhe)個(ge)理(li)論(lun)，可(ke)將(jiang)示(shi)波(bo)器(qi)地(di)線(xian)連(lian)接(jie)到(dao)探(tan)頭(tou)尖(jian)端(duan)
，然(ran)後(hou)到(dao)處(chu)移(yi)動(dong)。示(shi)波(bo)器(qi)會(hui)隨(sui)著(zhe)地(di)線(xian)的(de)移(yi)動(dong)而(er)顯(xian)示(shi)出(chu)噪(zao)聲(sheng)的(de)增(zeng)減(jian)。用(yong)一(yi)個(ge)示(shi)波(bo)器(qi)探(tan)頭(tou)及(ji)其(qi)地(di)線(xian)和(he)插(cha)座(zuo)可(ke)以(yi)做(zuo)一(yi)個(ge)簡(jian)單(dan)的(de)連(lian)接(jie)板(ban)(圖1)。

先去掉探頭的外套，暴露出探頭尖。在尖端與地線環之間有一個短的距離。你要在兩種插座中選一個：一種是彎角(或水平的)插座，一種是垂直插座，類似於圖1。將插座的中心腳焊到電源的輸出端，其它腳焊至電源的回線。兩個插座之間焊接一個0.1μF的表麵安裝型堆疊式瓷片電容。這個步驟將探頭帶寬限製在大約5MHz，進一步降低了高頻噪聲，而讓較低頻率的紋波通過。圖2給出了完整的連接板，圖3是電路板的一個邏輯圖。將探頭尖端插入插座，測量紋波。於是就能得到一個沒有尖峰或其它噪聲的紋波測量結果。

電容應采用多層堆疊式的瓷片電容，因為它能更好地去耦高頻噪聲。電解電容


、紙電容以及塑料薄膜電容都有兩片金屬箔。金屬箔由一片電介質分隔開
，這三部分構成一個卷狀物。這種結構有自身的電感

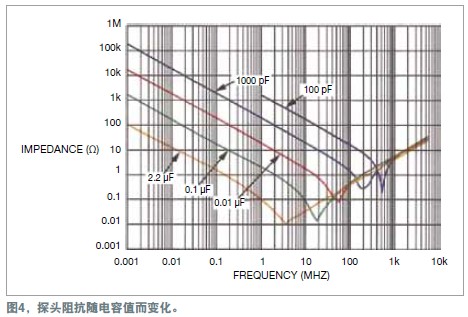

；因此，當頻率高於數兆赫茲時，它更類似於一隻電感，而不是電容。圖4顯示了各種堆疊式瓷片電容值對電源的阻抗。
