中心議題：

• 建築LED與室內LED的驅動電路

解決方案：

• 保持通過LED電流的恒定
• 讓其並低於規定的最大值

LED效率高於白熾燈
，壽命長100倍，但它們需要專門的電子驅動電路，以避免出現過載的情況。主要的工作參數相對簡單：保持通過LED電流的恒定
，並低於規定的最大值。

傳統電源都有精準的電壓輸出，但電流是變化的。將LED串接一隻電阻可以控製電流。這種設計假定了LED上的已知電壓不會隨LED的溫度而變化。不幸的是，LED的正向電壓實際上會隨溫度而改變。LED製造商通常按正向電壓對自己的器件作篩選分類

，讓燈具製造商製造的產品在一個固定溫度下滿足這個正向電壓。LED製造商采用未經篩選的LED做電路可以節省時間
，並獲得廉價的LED。LED還有負的正向電壓-溫度係數，使驅動電路進入熱擊穿狀態，因此要求設計者在電路設計中采取保護措施。

驅動LED的理想方案是，電路能監控電流並保持其恒定。LED的正向電壓不會影響這種電路的類型，因此無需LED篩選工作，也不受LED負的正向電壓-溫度係數的影響。這些電路可以是複雜的開關穩壓器，或帶反饋回路的簡單線性穩壓器。對於光輸出較高的應用(如路燈)，複雜的開關穩壓器是理想選擇。

經jing濟ji而er耐nai用yong的de簡jian單dan混hun合he式shi電dian路lu可ke用yong於yu建jian築zhu與yu室shi內nei照zhao明ming用yong具ju。這zhe些xie電dian路lu設she計ji的de效xiao率lv可ke能neng低di於yu複fu雜za的de開kai關guan穩wen壓ya器qi，但dan它ta們men有you低di成cheng本ben和he簡jian單dan的de優you勢shi
，因yin此ci具ju有you吸xi引yin力li。這zhe些xie電dian路lu可ke用yong於yu50Hz或60Hz的85V~265V所有交流電壓。

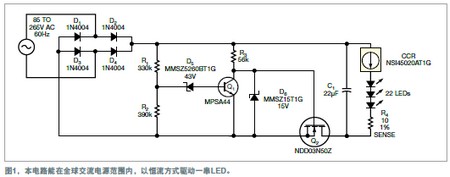

圖1的電路包括一個橋、一個斬波器，以及一個電流調節器。全波橋包括二極管D1、D2、D3和D4，其輸出送入斬波電路。MOSFET管Q2立即導通

，電容C1開始充電。

電阻R1與R2構成一個分壓器。當D5負極的電壓達到43.5V時
，齊納二極管導通，使Q1導通，從而將Q2的柵極拉低，使其關斷。二極管D6用於保護Q2的柵極。
[page]

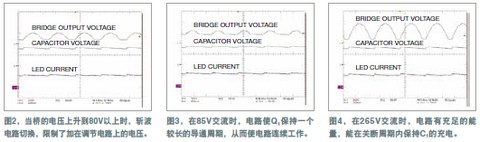

圖2顯示了在輸入電壓為150V 交流時
，不同周期部分的電壓。軌跡1是橋式整流電路的輸出。軌跡2是C1上的電壓
，即斬波電路的輸出。軌跡3是電流檢測電阻上的電壓。這些軌跡清楚地表明
，當橋的輸出電壓增加到80V以上時，斬波電路切換，限製了加在調節電路上的電壓。圖3顯示了輸入電壓為85V交流時的電壓。

示波器軌跡表明仍有足夠的設計餘量，Q1可停留一個更長的周期，此期間C1滿充。當輸入電壓跌至54V交流時
，通過LED的電流開始下降。
圖4顯示的是輸入電壓為265V交流時電路的工作情況。軌跡1表明
，由於其輸入電壓高

，Q1導通時間短。而軌跡2則顯示仍保持有充足的能量給Q1充電，在關斷周期內也能維持通過LED的電流。

本電路可以做縮放。以適應於不同的LED陣列。CCR現有標稱電流高達160mA的型號。如需更高電流
，可以將CCR並聯。C1
、R1和R2的值要配合LED的型號與數量。
