基於無線運動檢測器的係統更容易安裝和擴展，因為其消除了通過穿牆布線的麻煩。一些典型的感測方法包括被動紅外（PIR）、超聲波發射器和微波發射器。無線運動檢測器係統安裝在室內或戶外
，主要用作入侵檢測係統

，由於其射頻（RF）性能優良、功耗低、成本低
，因此通常使用Sub-1 GHz無線技術。



使用SimpleLink Sub-1 GHz無線MCU進行設計



作為SimpleLink™微控製器（MCU）平台的一部分，TI的片上係統（SoC）Sub-1 GHz解決方案（CC13x0無線MCU）可在單個芯片上提供低功耗和外設豐富的MCU，帶有集成RF解決方案。在傳感器係統（如下圖1所示）中
，低功率無線MCU作為係統的主要MCU運行，可直接與傳感器或放大器、濾波器或比較器進行連接。CC1350和CC1310無線MCU還具有用於控製外設的集成電路（I2C）、通用同步接收器/發送器（UART）或串行外設接口（SPI），及用於模擬的12位模數轉換器信號采樣。



通過選擇片上係統無線MCU代替芯片組解決方案（單獨的MCU和RF收發器），您可獲得更好的集成度、尺寸和成本。主MCU基於ARM®Cortex®-M3架構，其中包含適用於您的應用和協議的充足的閃存和RAM。

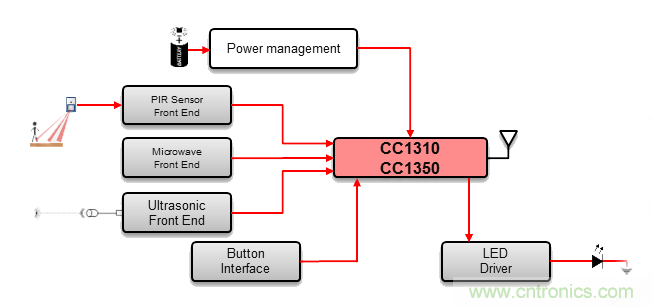

圖1：無線運動檢測器框圖



低功耗



極低的關斷或備用電流模式（分別為0.185μA和0.7μA）
，51μA/ MHz每秒百萬指令（MIPS）消耗，以及接收器（5.4mA）和發送器（10dBm時為13.4mA）建立了低功耗設計的基礎。另外，一種稱為傳感器 —— 控製器模塊的新型低功率執行單元監視傳感器
，而係統的其餘部分（主MCU）保持休眠狀態。這使得係統每秒可以消耗低達0.95μA的ADC讀數。



在典型的運動檢測器係統中，傳感器控製器連續監測傳感器。從下圖可以看出，一旦觸發，控製器會喚醒主MCU

，然後主MCU將通知發送到中央單元。

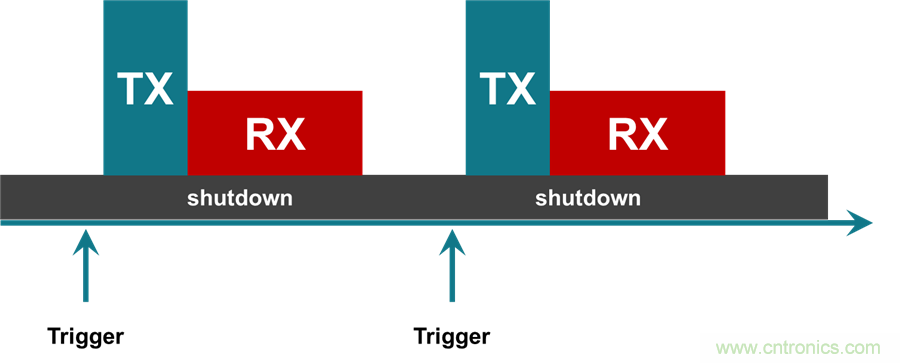

圖2：典型用例配置文件



軟件



SimpleLink Sub-1 GHz CC13x0軟件開發工具包（SDK）為RF通信提供了兩個簡易選項。第一個選項稱為Easylink，它是一個專有的RF接口
，使用其中一個受支持的調製，以及一個基於標準的802.15.4g堆棧用於星型拓撲。使用Easylink，您可以使用自己的協議
，並向現有的無線係統添加運動檢測器。如果您沒有專有協議，TI 15.4堆棧可能更適合您。其標準訪問機製包括確認、安全功能和跳頻選項——可幫助您防範RF幹擾、網絡攻擊和嘈雜環境的工具。TI還提供端到端的傳感器到雲解決方案，可實現傳感器節點之間的雙向通信，以及雲提供商進行監控和控製。



雙模式係統



CC1350無線MCU支持Sub-1 GHz和Bluetooth®低功耗連接。添加藍牙低功耗連接為新型和高級應用提供了新的選擇。藍牙低功耗技術為運動檢測器係統添加了本地用戶界麵（以最低的成本），因此最終用戶可以直接與每個智能設備進行通信

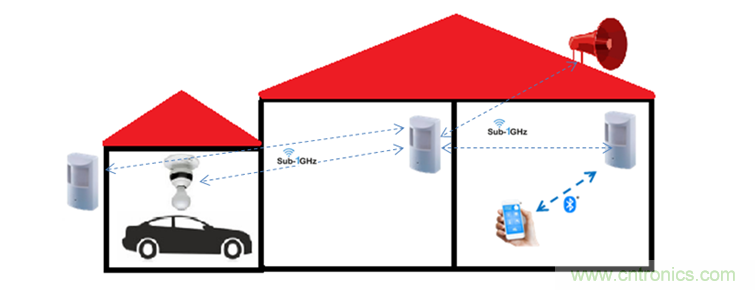

，從而在整個係統中設置配置和提取信息。圖3所示為具有多個運動檢測器的電力室。這些傳感器正在形成一個Sub-1 GHz網絡
，以相互連接和進行報警。但是由於這些設備還具有藍牙低功耗連接
，因此可以使用智能手機或平板電腦進行訪問。



圖3：具有藍牙低功耗的無線運動探測器係統



係統管理使用藍牙低功耗



為設置此係統

，手機或平板電腦通過藍牙低功耗連接到運動檢測器
，並傳輸Sub-1 GHz網絡的網絡屬性和安全憑證。完成網絡配置後
，運動檢測器切換到Sub-1 GHz模式並連接到Sub-1 GHz網絡。您可以使用手機或平板電腦界麵為運動傳感器配置其它選項，例如檢測模式、靈敏度
、日特定模式等。您還可以通過檢查手機上的網絡狀態來輕鬆測試係統，而無需等待報警聲響。



tongguolanyadigonghaolianjiedaoyidongyingyongchengxu，yekeyiqingsongdijiangruanjiangengxintuisongdaoxitongderenhebufen，baochiqichuyuzuixinhewuguzhangzhuangtai。zhixufabugengxin，jiangqituisongdaonindeyidongyingyongchengxuyonghu，tamenjiangshoudaotongzhi，yiduixitongjinxingshengji。



zuihou
，lanyadigonghaozhichiguanggaogongneng。tongguoguanggao，yundongjianceqikeyifeilianjiemoshixiangfujindianhuafasongtongzhi，zidongxiangzuizhongyonghutuisongdianchizhuangtaihuowangluowentidengtongzhi。
