厭煩了那些萬聖節鬼怪服裝道具
？不妨自己動手做一件“令人心跳”的萬聖節緊身夾克

，在彌散著鬼怪氣氛的萬聖節夜晚“忽悠”一下朋友或陌生人。你身穿這個緊身夾克
，拿一個特別的聽診器放到別人胸口，他馬上就可以在緊身夾克上看到自己的心跳。



一件從網上購買的普通緊身夾克
，加上一些花哨的電子玩具和無線控製器
，足以讓人心跳! 下麵我們就來詳細講解其製作過程，屏住呼吸喲。







下麵是所需的文檔，有興趣自己動手嚐試的朋友可以參考。







首先是通過一個ATmega168微控製器來控製EL線的開和關。 EL線供電需要125V AC，頻率在425Hz。這有點古怪，因為這個電壓很高
，並且頻率要求也比較詭秘，但電流又很小。你可以自己設計一個電路來實現

，當然直接購買一個DC-AC逆變器就更省事啦。



安全提醒：雖然從逆變器輸出的125V/425Hz電壓不至於讓人觸電，但也足以令你手指發抖，所以最好注意別觸到交流連接線。

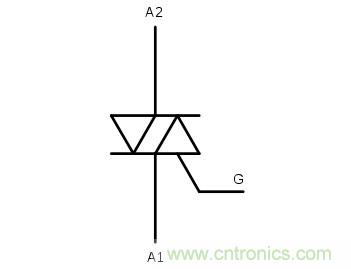

將AC轉換器接到EL線，燈馬上就亮了。用什麼控製控製EL線的開和關呢？自然是TRIAC！這種三端雙向交流開關用於控製AC電源的開關再合適不過。我在Digikey上找到了便宜的MAC97A4GOS-ND，其TO92通孔容易焊接，標稱值為0.6A /200V。 哇塞！沒想到我們可以達到那麼高的電壓。





DC-AC轉換器的輸入電流讀數如下：





無負載狀態下使用轉換器也沒有問題
，接通EL線時電流約為25mA(DC)。EL線長度不同，消耗的電流也不同

，但其功耗基本上與LED相當。



接下來就要實現緊身夾克和聽診器之間的無線信號傳輸。我選擇的芯片型號是Nordic的nRF2401A，因為我對Nordic情有獨鍾。這種低功耗
、低成本的IC非常適合簡單的信號傳輸
，例如“心跳”。從聽診器發送出的信號是低數據速率(我們隻需4字節)和低帶寬(大約4個字節X70次/分鍾)的無線信號。現在回想起來，我應該選用nRF24L01型號，它比nRF2401A更容易使用，具有更好的參數規格。

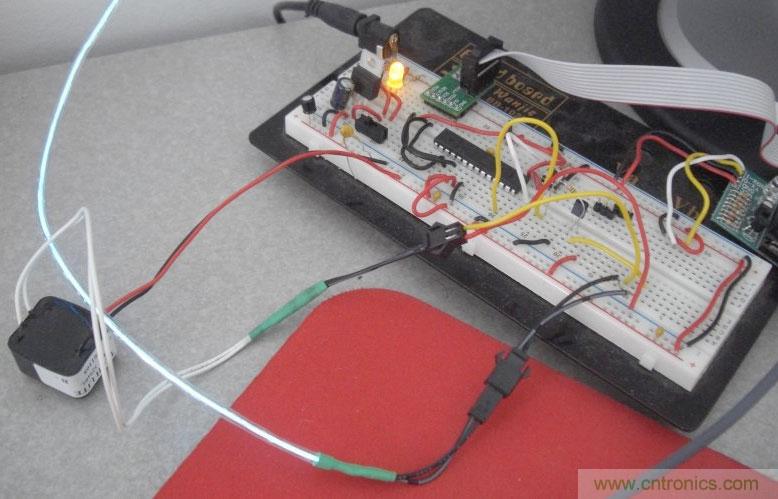

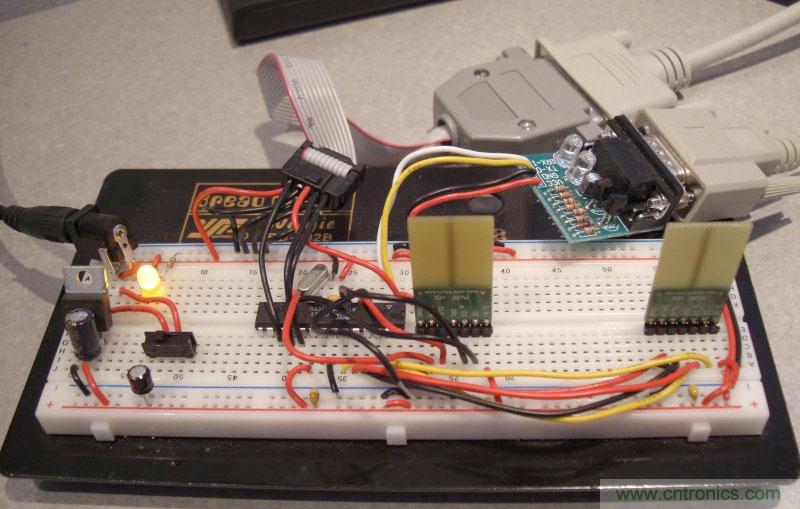

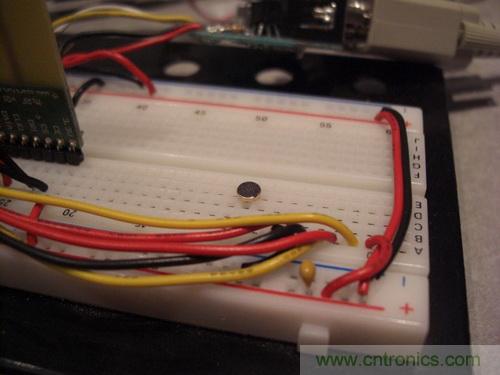

最初，我在同一個麵包板上使用了兩個無線收發器
，以便我可以確信發送和接收正常。不過最終我縮減到少數幾個nRF庫，效果一樣好。

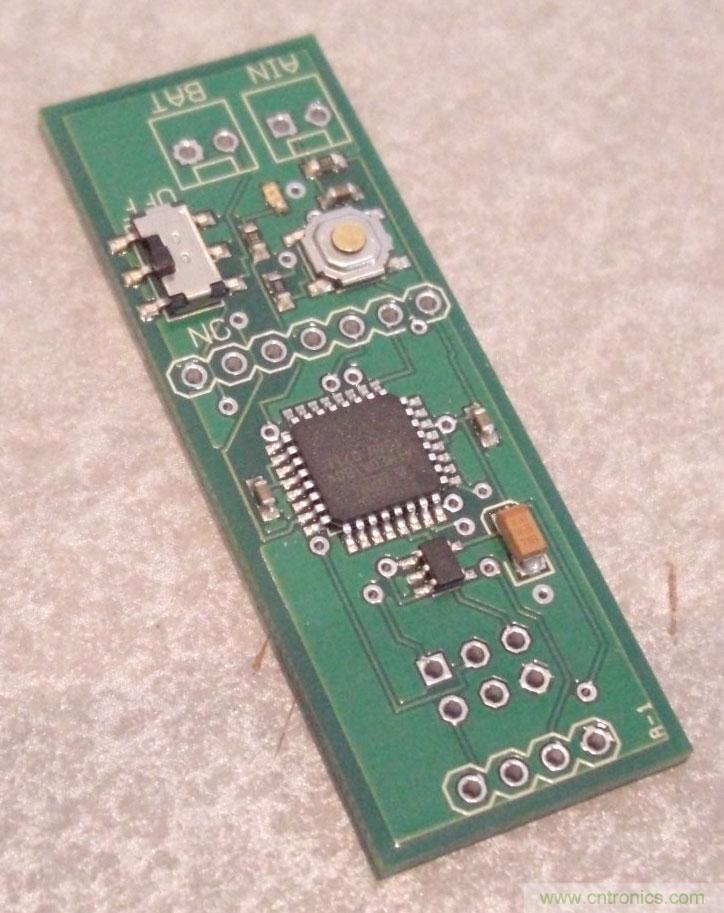

我設計了兩個PCB：EL控製器和聽診器發射器。

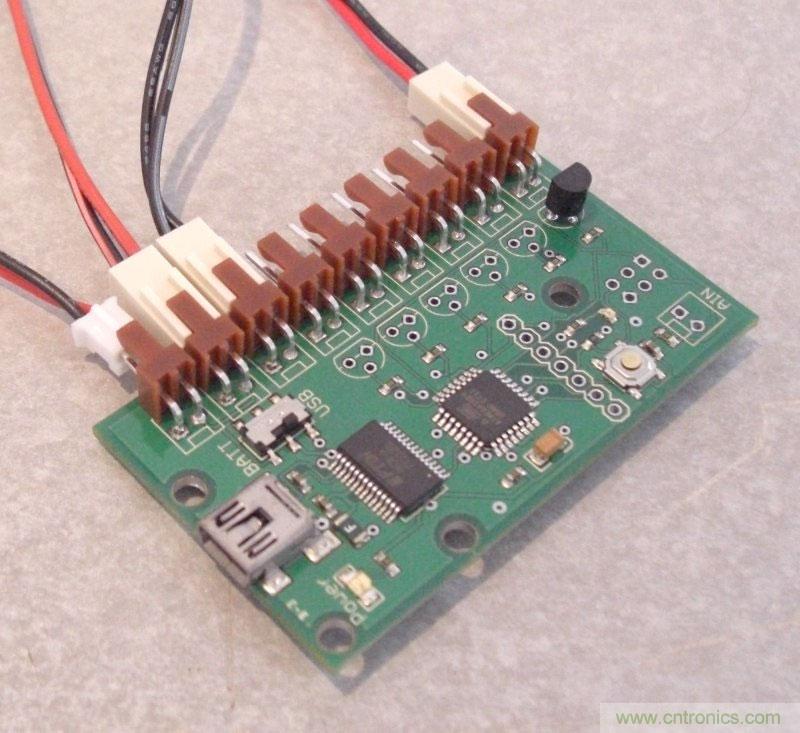

(注：我們現在使用現成的產品EL Sequencer來實現這些功能)

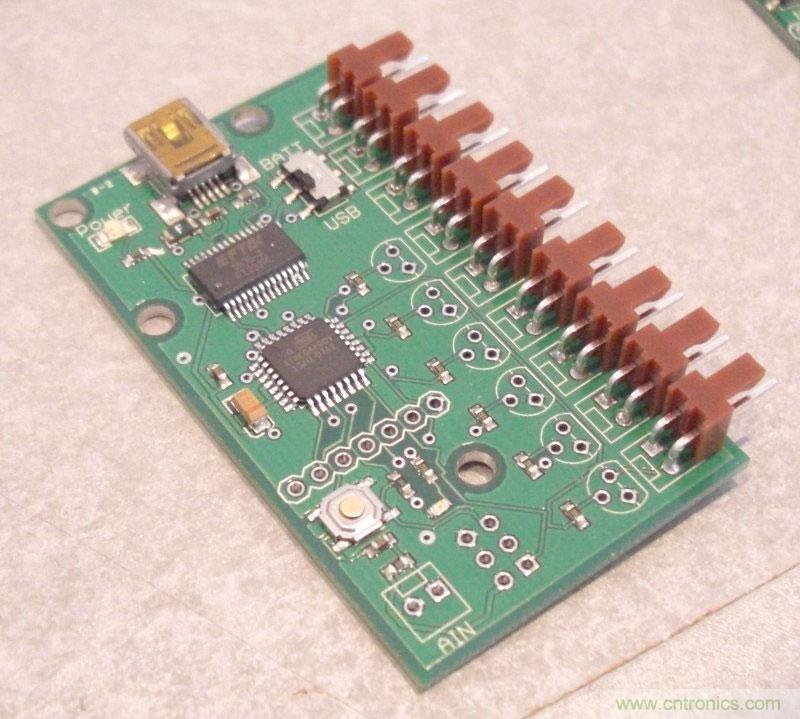

上圖的PCB板沒帶RF和TRIAC， EL Sequencer接收RF觸發信號並控製EL線，最多可以控製6個獨立通道。



在我們的設計中，每個通道都是由同心的心形EL線構成。現在這個PCB布局看起來很糟
，不過我們的主要目標是展示如何利用TRIAC，讓微控製器來控製EL線。

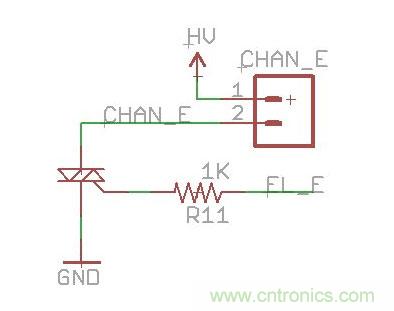

我們通過連接器來傳輸高壓(HV)交流電
， 當EL_E引腳變為高電平(3.3V)時，TRIAC導通，AC電流流入和流出EL線，讓它亮起來。一定要為TRIAC增加一個限流電阻， 1k就夠了。



置入聽診器的RFbanbixujinkenengxiao
，tayouyigexiaoxinglijuhewudianchigongdian
，zhishiyonglaiduqumaikefengshangdemonidianpingxinhaoyibuzhuoxintiao，ranhoujiangxinhaowuxianchuanshugeijinshenjiakeshangdejieshouqi。

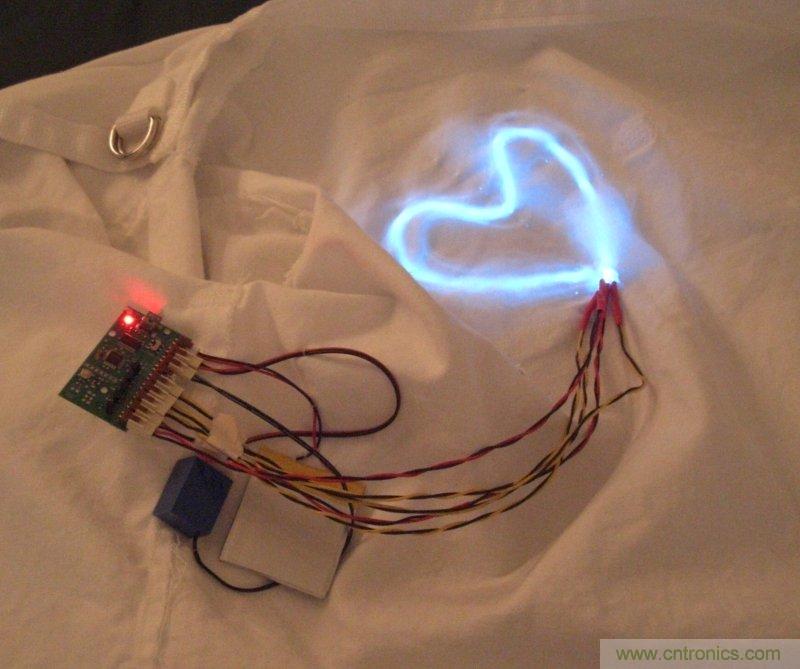

我們看到，除了EL Sequencer
，還有LiPo電池
、轉換器電源、交流輸出
，以及一條EL線。現在來測試一下
，讓EL Sequencer控製一條EL線。





成功了!







接下來就是用EL線製作出五個心形圖案。 這需要花點功夫，如果你從來沒有搞過EL線

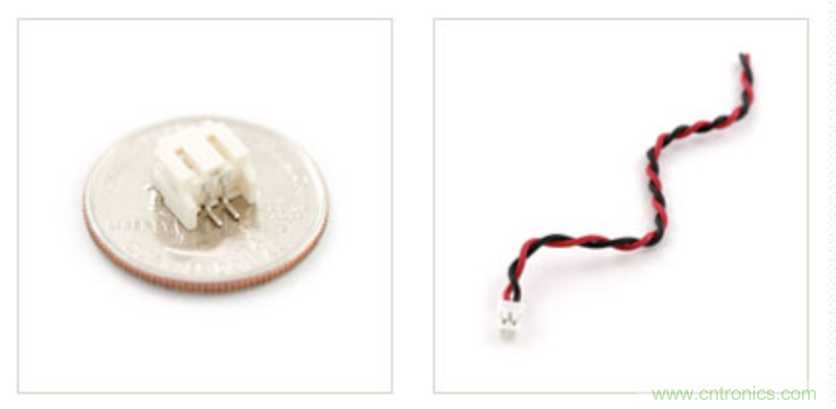

，就耐心跟著下麵的步驟來吧。在動手之前，要先考慮如何將EL線連接到控製器上。我建議使用JST 2針的摩擦連接器，采用這種JST連接，可以快速方便地從衣服上拆除EL線和控製器。









圖片中可能看不太清，EL線有一個磷質內芯(上圖中的粗白線)，像頭發絲一樣的細線纏繞在內芯上。如果剝線的時候太用力
，可能會切斷(或損壞)這些細線。 我建議使用EL剝線器，即便這樣也需要練習一下。

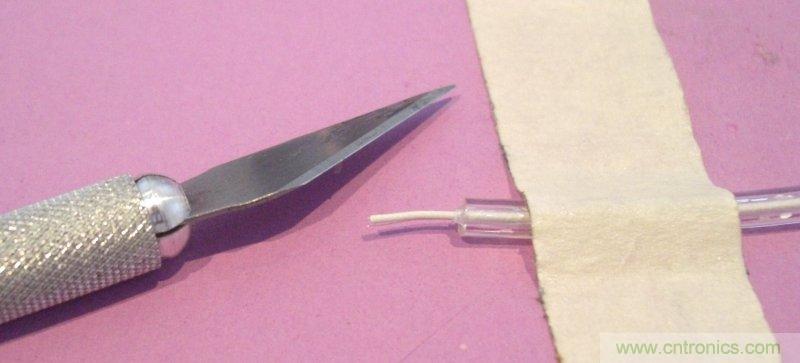

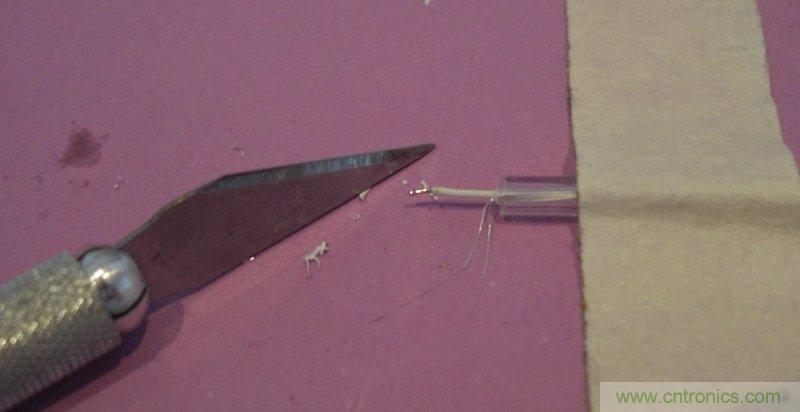

使用一個小刀從內芯刮去熒光粉

，從上圖可以看到有兩根像頭發絲一樣的線。

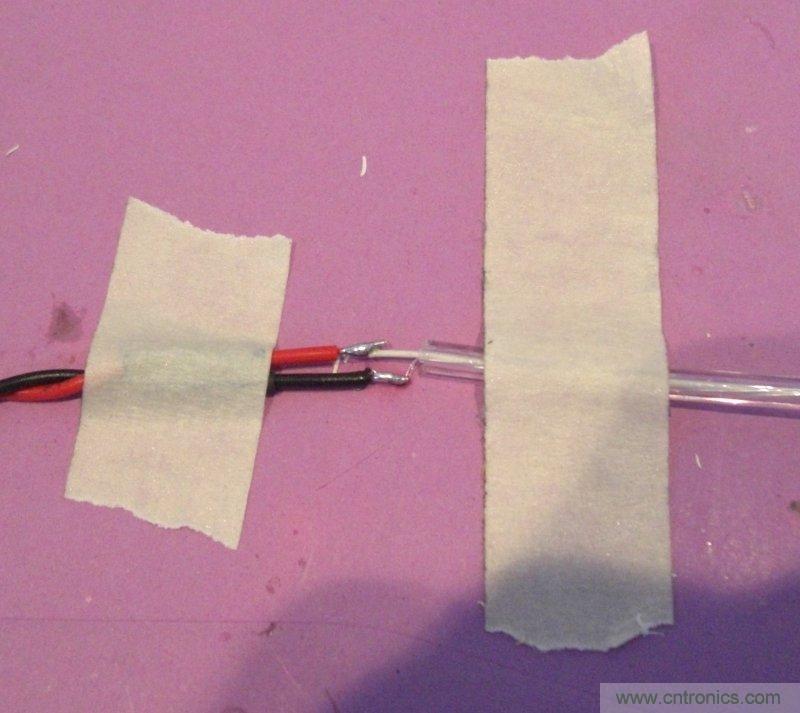

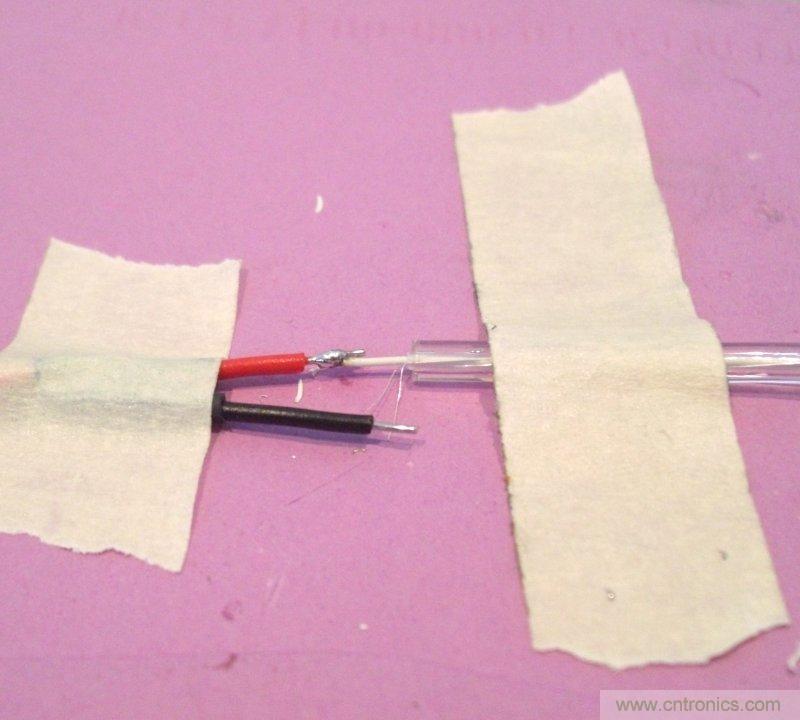

為防止出錯，我用紅線連接所有內芯，用黑線連接所有發絲。切記：在焊接之前務必先給紅線和黑線套上熱縮管！ 我在焊接時用膠帶來固定所有東西，一切都很順利。

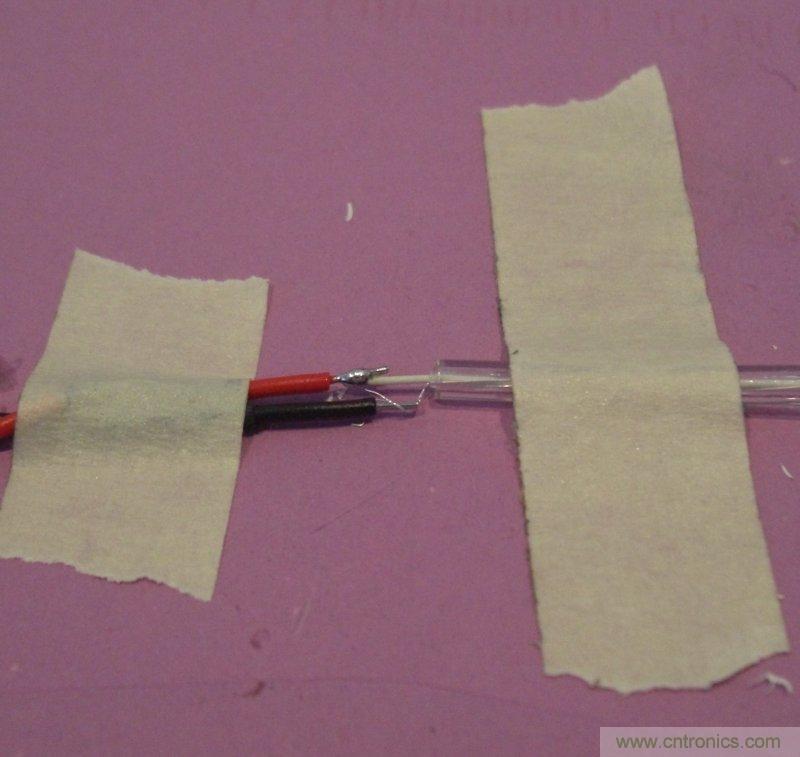

小心翼翼地焊接發絲線。 我把發絲裹在黑色的實芯線上
，用小刀刀刃讓發絲強製到位。

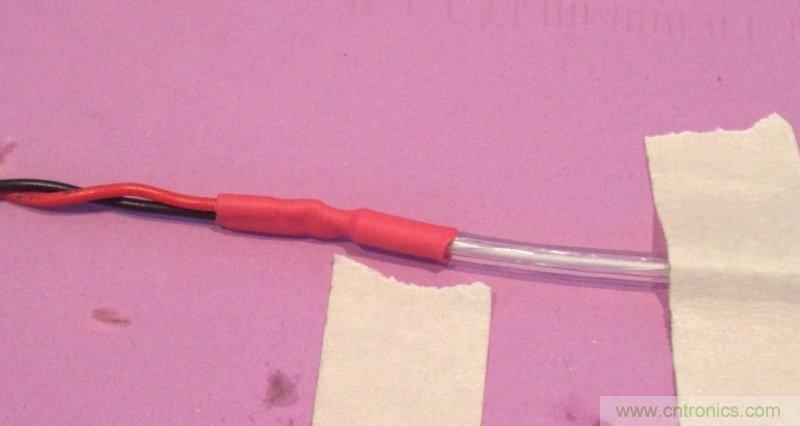

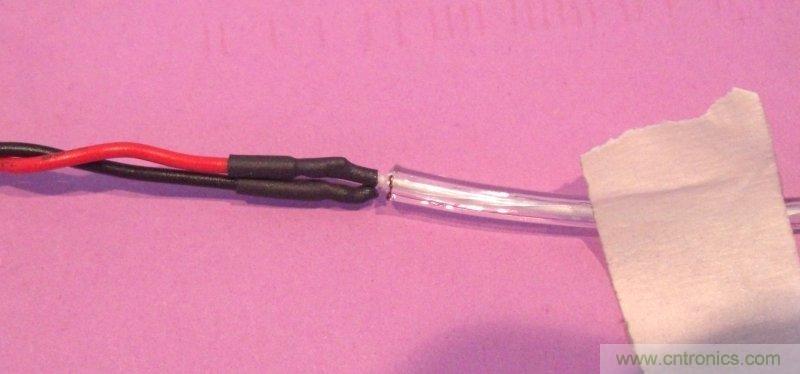

焊接好後，就要開始熱縮了。





請(qing)注(zhu)意(yi)，每(mei)根(gen)線(xian)都(dou)是(shi)熱(re)收(shou)縮(suo)的(de)，這(zhe)有(you)助(zhu)於(yu)固(gu)定(ding)發(fa)絲(si)，並(bing)且(qie)可(ke)將(jiang)內(nei)芯(xin)連(lian)接(jie)頭(tou)與(yu)發(fa)絲(si)連(lian)接(jie)頭(tou)很(hen)好(hao)地(di)隔(ge)離(li)開(kai)來(lai)。我(wo)使(shi)用(yong)加(jia)熱(re)槍(qiang)比(bi)較(jiao)便(bian)宜(yi)，但(dan)總(zong)是(shi)好(hao)過(guo)火(huo)柴(chai)或(huo)打(da)火(huo)機(ji)的(de)。









zuihouzaijiayicengresuohutaojiangxianzhuzengjialianjiedelaoguxing。zheyangdelianjiekansicuiruo，danzhexienianlaiwodoushizheyangzuode，henguanyong。zaiwojiyizhongzengjingyouguoyicishibaidelianjie，nashidiyicizuo
，queshimeizuohao。buguoshaoweilianxiyixia
，jiukeyizhizuochuhenbangdeEL線連接。

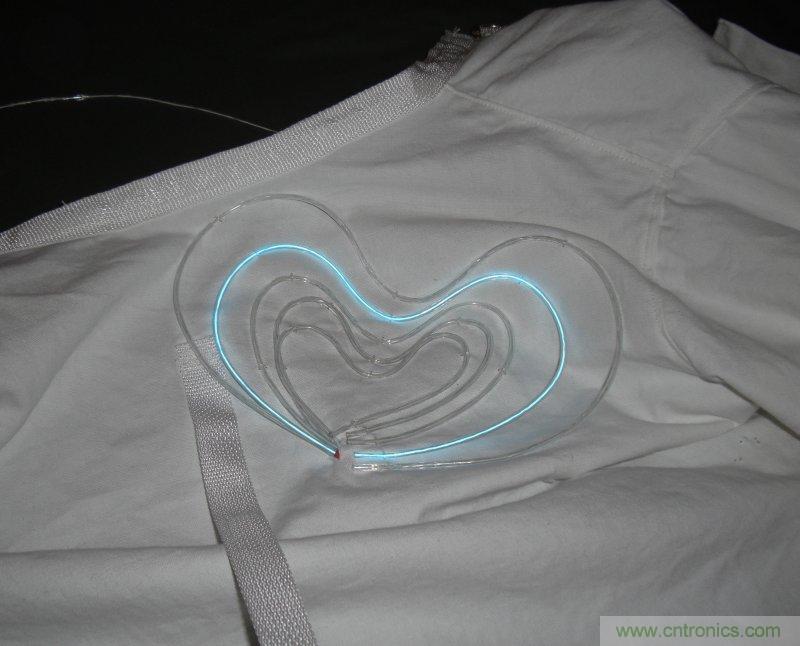

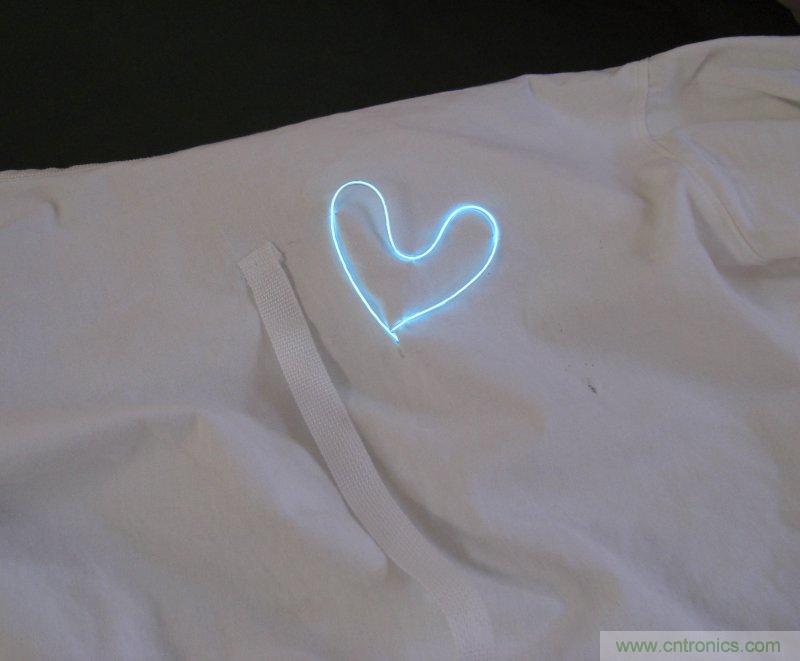

好了，現在再重複這個步驟四次，做五個心形EL線。這有點痛苦，而且相當慢

，但是一旦完成，我就“有心”了！





我為緊身夾克編程設置了DEMO模式，在沒有收到心跳信號的狀態下處於演示模式，這時的心跳頻率是變化的。



這是夾克內部，有LiPo電池

、AC轉換器、ELSequencer
，以及與EL線連接的一堆線。

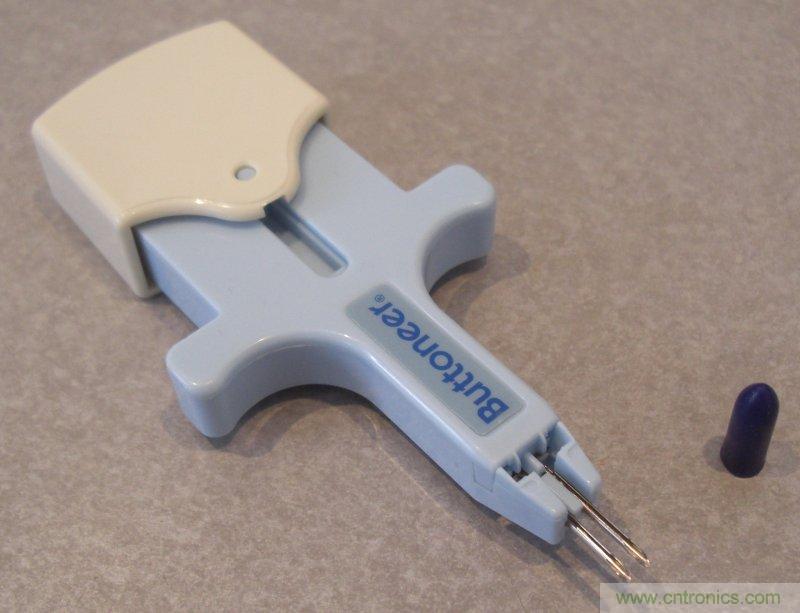

用手持式Buttoneer將EL線固定在緊身夾克上。

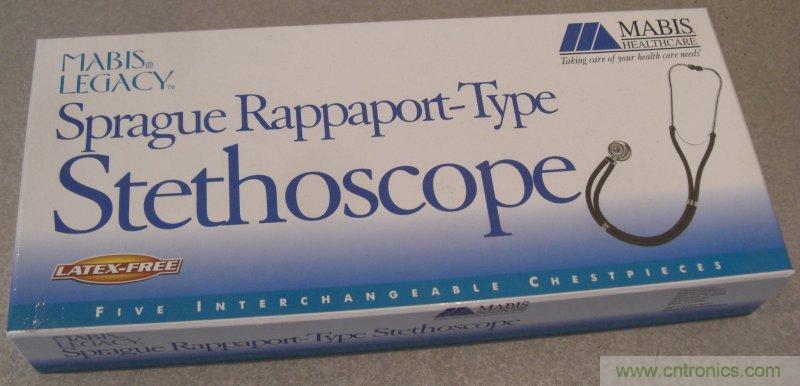

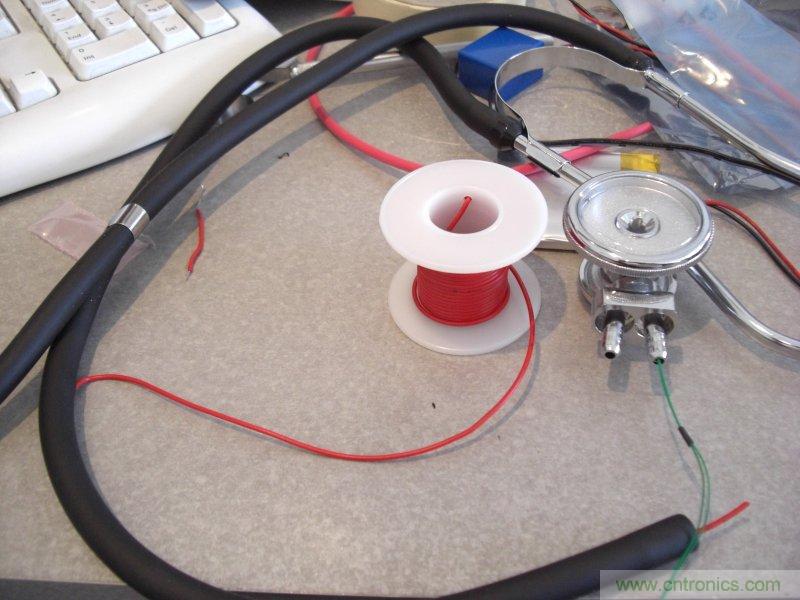

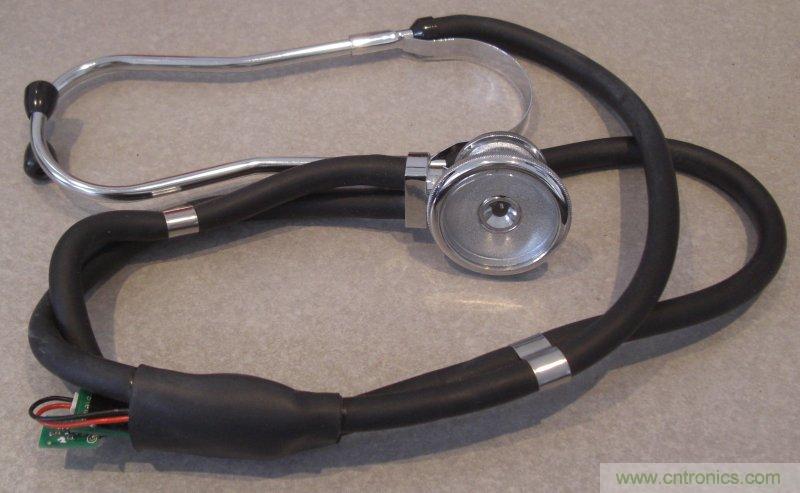

下麵要連接聽診器了。我又從網上淘了個便宜貨。

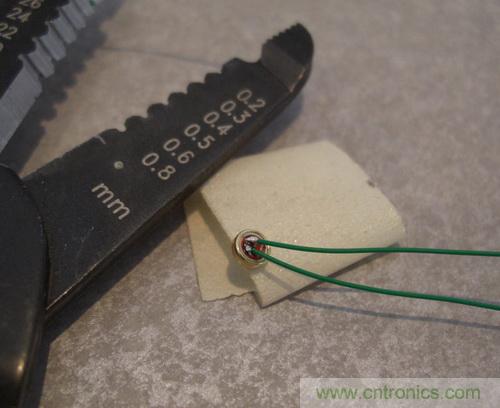

我在Digikey上找了一個最小的駐極體麥克風。很遺憾我忘了它的型號，但它看起來確實不錯。

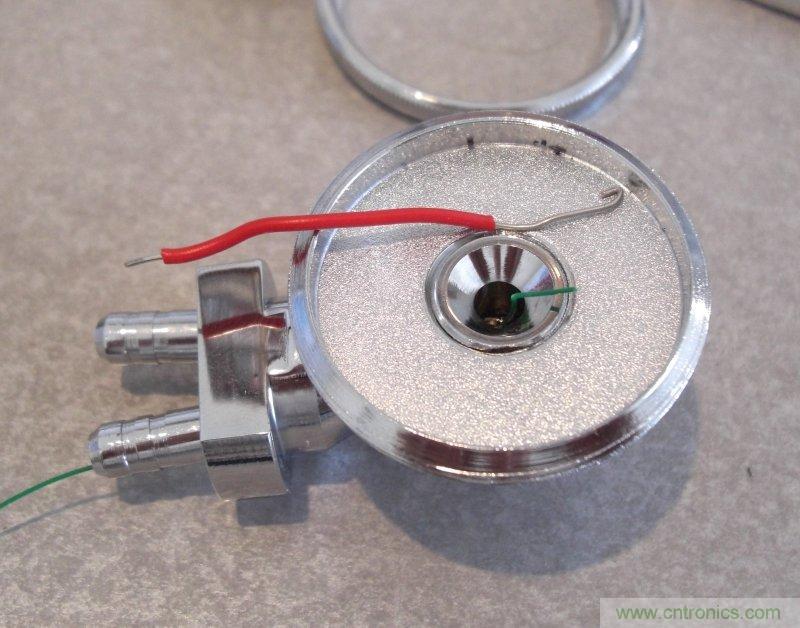

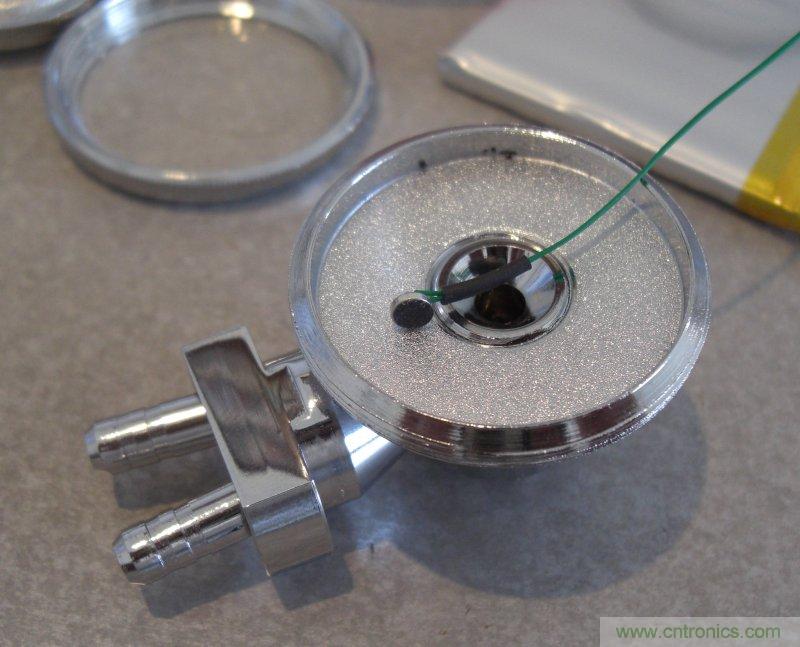

把電線焊到這個小家夥身上。請用膠帶固定好麥克風，我使用30AWG的繞線將電線穿過聽診器的柔性管。





如(ru)果(guo)太(tai)用(yong)力(li)
，聽(ting)診(zhen)器(qi)的(de)頭(tou)會(hui)從(cong)管(guan)子(zi)脫(tuo)落(luo)。我(wo)收(shou)到(dao)這(zhe)個(ge)便(bian)宜(yi)的(de)聽(ting)診(zhen)器(qi)時(shi)它(ta)的(de)隔(ge)膜(mo)蓋(gai)就(jiu)沒(mei)有(you)擰(ning)緊(jin)，所(suo)以(yi)我(wo)隻(zhi)好(hao)用(yong)小(xiao)的(de)熱(re)縮(suo)管(guan)將(jiang)電(dian)線(xian)捆(kun)紮(zha)在(zai)一(yi)起(qi)。







搞定啦!

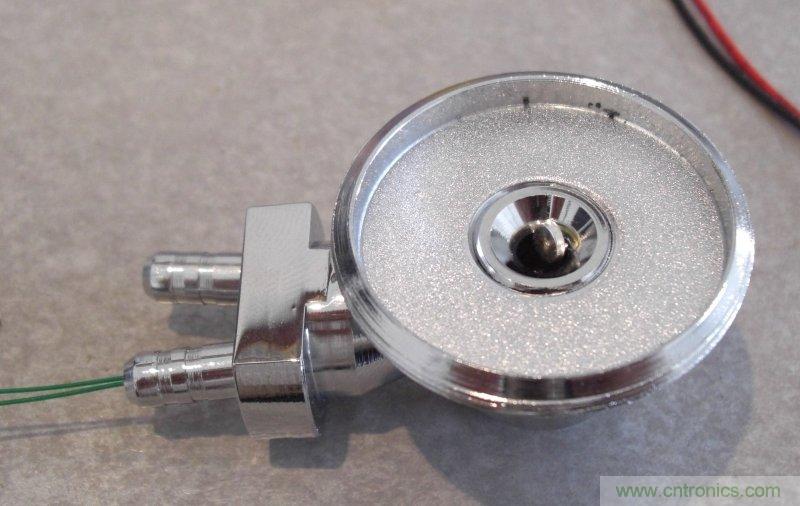

將頭重新裝回到管上
，然後將麥克風線連接到RF聽診板。

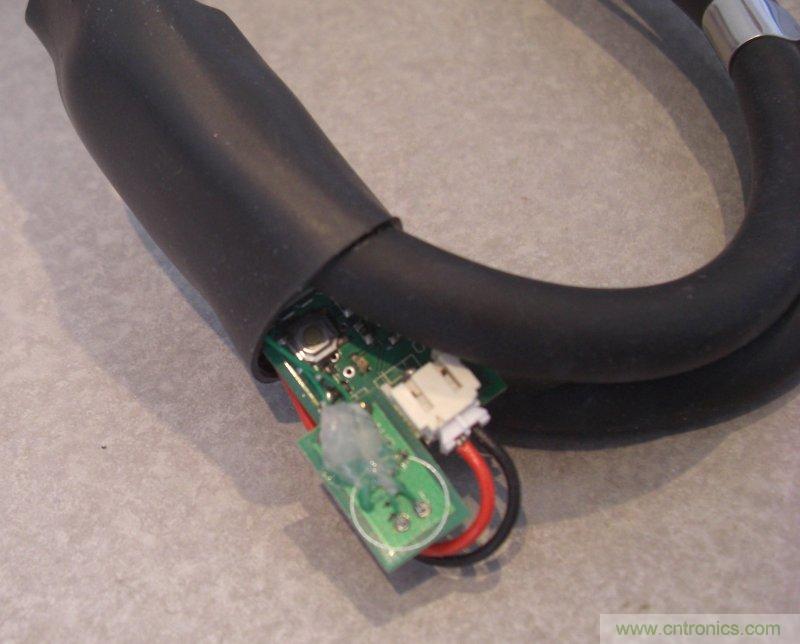

我使用改裝的麥克風板來放大音頻信號。熱膠將30AWG電線固定到位。放大的信號送入ATmega168芯片的ADC中。我必須將電子部件部分暴露在外
，這樣才方便給電池充電
，或者打開和關閉電路板。





講真，麥克風輸入其實很難拾取心跳的振動音。但這個設計的效果令人震撼！因為在公眾場合
，大多數人對閃爍的夾克更感興趣
，而不在意聽診器的功能是否可行。



明年的萬聖節，你準備做一件這樣的夾克嗎？
