我們先來感受一下，探頭地線長與短其測量結果有何不同。

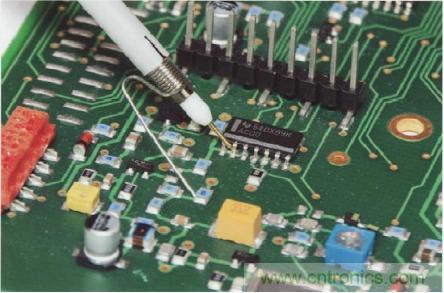

以晶振信號測量為例，如圖1所示為常規的鱷魚線接地測量方法，可看到信號過衝嚴重伴隨振蕩，和想像中的方波不一樣。而圖2所示的短地線彈簧接地測量方法，波形端正不少，顯然資深工程師的方法沒錯。

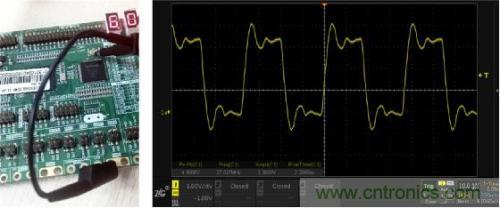

圖1.常規（鱷魚線）測量方法（錯誤）

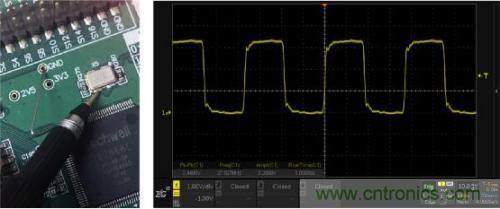

圖2.短地（彈簧地）測量方法（正確）





種種跡象表明凶手就是“地線”那證據在哪呢?

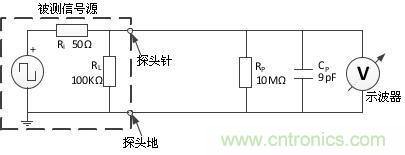

且看圖解，如圖3所示為示波器使用探頭進行信號測量理論上的等效模型。探頭與示波器組成具有一定輸入電阻和輸入電容的測試設備；被測量信號等效為具有一定內阻與工作負載的源。



圖3.理論測量等效模型

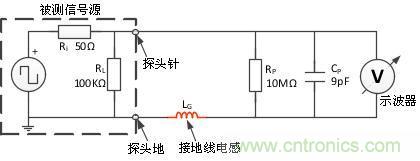

youyudixianshiyigendaoxian，yincitayouyidingshuliangdefenbushidiangan，xianyuechangdianganzeyueda。changguideceliangfangfajiuhuiyoueyuxianyinrufenbushigan，cishitadedengxiaomoxingrutu4所示的LG電感
，這一電感將與探頭電容相互影響，在LG和CP值確定的某個頻點上形成諧振，導致減幅振蕩現象的產生。



圖4.長地線（鱷魚線）測量等效模型



諧振點在頻域及時域的影響如表1中所列圖示。其中短地線（彈簧地）測量用圖3所示模型分析
；長地線（鱷魚線）測量用圖4所示模型分析。



可以發現，長地線測量對應的時域響應，其特征和我們前麵常規（鱷魚線）測量的波形相似
，也驗證了理論分析的正確性。





探頭地線在電路中增加了分布電感；地di線xian越yue長chang，電dian感gan越yue大da，與yu探tan頭tou的de電dian容rong形xing成cheng諧xie振zhen頻pin點dian
，會hui在zai快kuai沿yan脈mai衝chong上shang產chan生sheng明ming顯xian過guo衝chong減jian幅fu振zhen蕩dang。因yin此ci測ce量liang高gao頻pin信xin號hao時shi，探tan頭tou接jie地di線xian越yue短duan越yue好hao。
