在大部分的測量測試係統中，接地的性質基本上可以分成四類：



1、電氣接地：原本是電路與大地之間的導電連接。但是
，在電子設備製造業中，這個詞的意義已經放寬成用作零電壓參考的一個點或幾個點
；



2、電源地：提供儀器工作所需電源的電流的返回路徑；



3、信號地：所有信號電流的參考點和返回路徑；



4、屏蔽地：通常是儀器的金屬外殼以及電纜的屏蔽。



一yi個ge良liang好hao的de接jie地di係xi統tong
，會hui給gei測ce量liang上shang減jian少shao很hen多duo不bu必bi要yao的de麻ma煩fan，儀yi器qi設she備bei要yao正zheng常chang使shi用yong必bi須xu保bao證zheng良liang好hao的de接jie地di，良liang好hao的de接jie地di有you多duo種zhong目mu的de，有you最zui求qiu安an全quan的de
，有you追zhui求qiu電dian路lu穩wen定ding的de，主zhu要yao有you如ru下xia幾ji點dian：



1、將機器接地，在漏電情況下可以使儀器殼體不會帶電，使用更加安全；



2、建立一個零電壓基準點或者一個回路路徑給整合在一起的各訊號，以達正常測量目的；



3
、接地良好可以有效屏蔽電場和磁場的幹擾
，包括外界對儀器的幹擾，儀器電源對測量的幹擾，儀器對外部的幹擾。

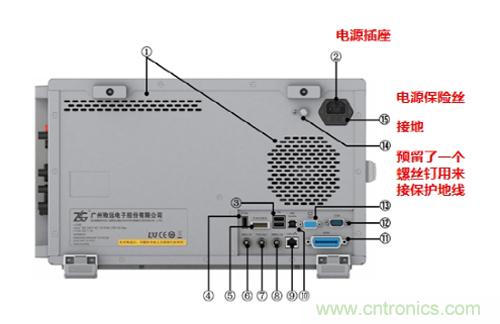

為了更好的接地，所以在儀器設備的製造中往往會預留專門的接地端子來接保護地線。

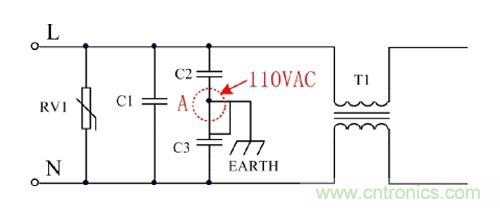

儀器類產品AC電源端口電路中EARTH與產品金屬外殼相連，一旦出現接地不良時，產品金屬外殼上將存在110VAC高壓。



C2和C3為安規電容，當失效後擊穿不會短路，而是斷路，確保了安全。





以一個實際舉例來說明下不接地線危害：

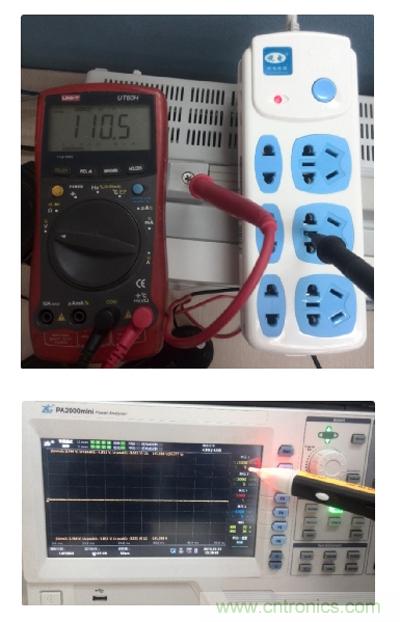

故意減掉PA2000mini功率分析儀的地線
，這時候儀器處於接地不良的狀態
，機殼會帶110V電壓，會發生觸電危險！



推薦使用感應式試電筆進行檢測。

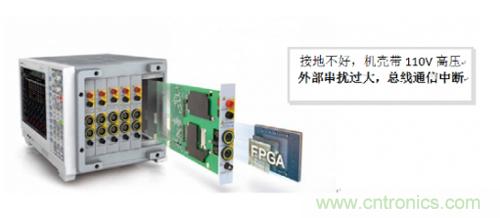

雖sui然ran功gong率lv分fen析xi儀yi設she備bei通tong道dao間jian都dou是shi帶dai有you隔ge離li的de，但dan根gen據ju物wu理li規gui律lv，兩liang個ge絕jue緣yuan導dao體ti之zhi間jian會hui形xing成cheng電dian容rong

，高gao頻pin信xin號hao是shi可ke以yi通tong過guo的de

，接jie地di不bu良liang，會hui導dao致zhi外wai部bu的de幹gan擾rao竄cuan到dao機ji器qi內nei部bu，如ru果guo此ci時shi幹gan擾rao過guo大da
，而er機ji器qi通tong訊xun正zheng好hao處chu於yu重zhong要yao數shu據ju傳chuan輸shu時shi，將jiang會hui影ying響xiang機ji器qi內nei部bu通tong訊xun，輕qing者zhe導dao致zhi測ce試shi不bu準zhun確que，嚴yan重zhong則ze導dao致zhi機ji器qi通tong訊xun中zhong斷duan。

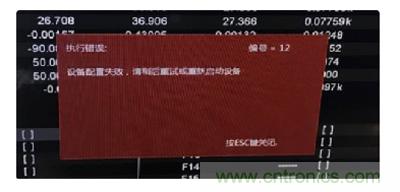

在接地不良的情況下，給機器大規模的幹擾模擬，最終導致機器通訊失敗，主機與子卡間的PCIE通信異常。





相信大家看到以上舉例對接地的危害也有了一定的理解
，雖然我們是以功率分析儀來舉例的，但儀器設備都可以一致看待，如示波器、電源等。



儀器產品接地注意事項



針對接地危害，我們可以總結出如下經驗：



1.電源線使用原配原包裝的電源線；



2.上電前請萬用表確認排插或電源插座的PE端連接性良好；



3.凡存在保護端子的產品必須將保護端子與大地連接
；



4.接地線盡量不能超過1m

，接地線越粗越好；



5.多個係統共地時
，盡量采用沒有共阻抗的單點接地，避免共阻抗幹擾。
