解決這種問題隻有查到損壞的根本原因，並首先消除再次損壞的可能
，才能更換逆變模塊，否則換上去的新模塊會再損壞。



　　

逆變功率模塊主要有IGBT、IPM等

，檢查外觀是否已炸開，端子與相連印製板是否有燒蝕痕跡。用萬用表查C-E
、G-C

、G-E是否已通
，或用萬用表測P對U
、V、W和N對U
、V、W電阻是否有不一致，以及各驅動功率器件控製極對U、V、W
、P、N的電阻是否有不一致，以此判斷是哪一功率器件損壞。

　　

　　

⑴ 器件本身質量不好。

　　

⑵ 外部負載有嚴重過電流、不平衡，電動機某相繞阻對地短路，有一相繞阻內部短路
，負載機械卡住，相間擊穿，輸出電線有短路或對地短路。

　　

⑶ 負載上接了電容

，或因布線不當對地電容太大，使功率管有衝擊電流。

　　

⑷ 用戶電網電壓太高
，或有較強的瞬間過電壓
，造成過電壓損壞。

　　

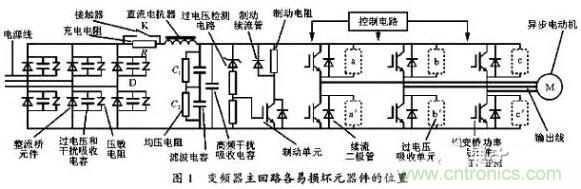

⑸ 機內功率開關管的過電壓吸收電路有損壞，造成不能有效吸收過電壓而使IGBT損壞，如下圖所示。





⑹ 濾波電容因日久老化

，容量減少或內部電感變大，對母線的過壓吸收能力下降，造成母線上過電壓太高而損壞IGBT。正常運行時母線上的過電壓是逆變開關器件脈衝關斷時，母線回路的電感儲能轉變而來的。

　　

⑺ IGBT或IPM功率器件的前級光電隔離器件因擊穿導致功率器件也擊穿
，或因在印製板隔離器件部位有塵埃、潮濕造成打火擊穿，導致IGBT
、IPM損壞。

　　

⑻ 不適當的操作，或產品設計軟件中有缺陷
，在幹擾和開機、關機等不穩定情況下引起上下兩功率開關器件瞬間同時導通。



⑼ 雷擊
、房屋漏水入侵

，異物進入、檢查人員誤碰等意外。

　　

⑽ 經維修更換了濾波電容器
，因該電容質量不好，或接到電容的線比原來長了
，使電感量增加，造成母線過電壓幅度明顯升高。

　　

⑾ 前級整流橋損壞，由於主電源前級進入了交流電
，造成IGBT
、IPM損壞。

　　

⑿ 修理更換功率模塊
，因沒有靜電防護措施
，在焊接操作時損壞了IGBT。或因修理中散熱、緊固
、絕緣等處理不好
，導致短時使用而損壞。

　　

⒀ 並聯使用IGBT，在更換時沒有考慮型號
、批號的一致性，導致各並聯元件電流不均而損壞。

　　

⒁ 變頻器內部保護電路（過電壓、過電流保護）的某元件損壞，失去保護功能。

　　

⒂ 變頻器內部某組電源，特別是IGBT驅動級+、-電源損壞，改變了輸出值或兩組電源間絕緣被擊穿。

　　

　　

隻有查到損壞的根本原因，並首先消除再次損壞的可能
，才能更換逆變模塊，否則換上去的新模塊會再損壞。

　　

⑴ IGBT同絕緣柵場效應管一樣要避免靜電損壞。在裝配焊接中防止損壞的根本措施是
，把要修理的機器、IGBT模塊、電烙鐵、人、caozuogongzuotaidianbandengquanbuyongdaoxianlianjieqilai
，shidezaitongyidianchangdianweixiajinxingcaozuo，quanbulianjiedegonggongdianrunengjiedijiugenghao。tebieshidianlaotietoushangbunengdaiyoushidiangaodianwei
，shiboqidianyuanyaoyonggelilianghaodebianyaqigeli。IGBT模塊在未使用前要保持控製極G與發射極E接通
，不得隨意去掉該器件出廠前的防靜電保護G-E連通措施。

　　

⑵ 功率模塊與散熱器之間塗導熱矽脂，保證塗層厚度0.1耀0.25mm，接觸麵80%以上
，緊固力矩按緊固螺釘大小施加（M4 13kg？cm，M5 17kg？cm，M6 22kg
？cm），以確保模塊散熱良好。

　　

⑶ 機器拆開時，要對被拆件、線頭、零件做好筆記。再裝配時處理好原裝配上的各類技術措施，不得簡化、省略。例如，輸入的雙絞線、各電極連接的電阻阻值、絕緣件、吸收板或吸收電容都要維持原樣；要對作了修焊的驅動印製板進行清潔和防止爬電的塗漆處理，以及保證絕緣可靠，更不要少裝和錯裝零部件。

　　

⑷ 並聯模塊要求型號、編號一致


，在編號無法一致時
，要確保被並聯的全部模塊性能相同。

　　

⑸ 對因炸機造成銅件的缺損
，要把毛刺修圓砂光，避免因過電壓發生尖端放電而再次損壞。

　　

　　

經常會更換模塊後
，一通電又燒毀了。為防止此類事故


，一般在變頻器的直流主回路裏串入一電阻，電阻阻值為1耀2k贅，功率50W以上，由於電阻的限流作用，即使故障開機也不會損壞模塊。空載時流過電阻的電流小，壓降也小，可做空載檢查。　　一般隻要空載運行正常，去掉電阻大都會正常。
