多年以來，人們一直選擇AB級放大器作為高清(HD)音頻的放大器。音頻D級放大器被認為是不合格的，因為它們不能滿足高清音頻的所有要求。但這種情況已經改變。



高清或高分辨率音頻是指音質在16位以上（超過激光唱片的音質），取樣率大於44.1kHz的音頻，如圖1所示。

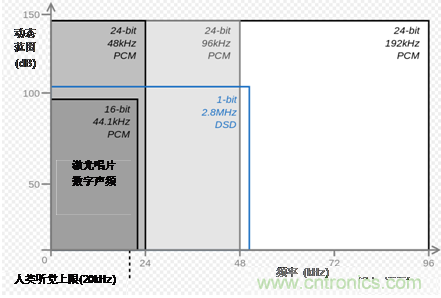

圖 1：一些聲頻格式的動態範圍和帶寬



在高清音頻中，數字前端包括帶有32位音頻數據路徑的數字信號處理機、不低於96kHz的音頻取樣率和集成的24位超低噪聲數字模擬轉換器(DAC)。更高的位數改進了信號噪聲比(SNR)和動態範圍(DR)，提供了更好的分辨率(>97dB)，從而使極小的聲音也能被聽見且不失真。更快的取樣率能實現高於人耳聽力範圍(>22kHz)的更高的帶寬（取樣率/2）
，且能編碼更多聲音信息
，從而進行準確複製。



驅動揚聲器的音頻放大器位於數字後端
，在這裏可以實現並評價音頻的性能和安全性。係統中包含一些聲音增強和聲音補償的處理算法（如均衡算法、動態範圍控製
、聲場空間定位和3D效果）。但即使擁有所有這些處理能力，補充這些性能的音頻放大器仍必須滿足特定的高清音頻規格，包括：



SNR和DR > 97dB。



總諧波失真+噪聲(THD+N) < -80dB。



帶寬(BW) >22kHz。



高gao清qing音yin頻pin放fang大da器qi結jie合he這zhe些xie自zi動dong算suan法fa，產chan生sheng了le一yi個ge和he諧xie運yun行xing的de係xi統tong

，這zhe樣yang，數shu字zi工gong程cheng師shi就jiu不bu必bi手shou動dong運yun行xing大da型xing處chu理li算suan法fa來lai彌mi補bu音yin頻pin放fang大da器qi的de不bu足zu。畢bi竟jing，高gao性xing能neng模mo擬ni放fang大da器qi沒mei有you很hen好hao的de數shu字zi替ti代dai品pin。事shi實shi上shang，高gao性xing能neng模mo擬ni放fang大da器qi在zai配pei備bei更geng小xiao/更簡單/更便宜的數字引擎的情況下可實現相同甚至更高的性能。



上一代的D級放大器實現了0.03% (-70dB)的總諧波失真+噪聲，相比之下，擁有相似輸出功率的AB級放大器的總諧波失真為0.005% (-86dB)，如圖2所示。圖3顯示了同樣的對比，但它使用了TI最新的高功率D級放大器。此前
，雖然D級放大器在高功率水平時的效率要提高大約1.5倍，因此和相似功率的AB級放大器相比不需要很多散熱
，但對於高清音頻，人們並不會考慮使用D級放大器。



圖 2：高功率AB級總諧波失真和功率性能對比

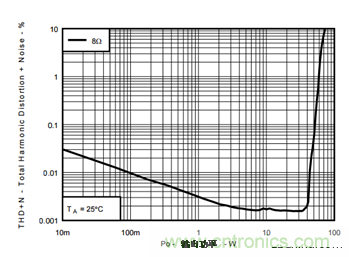

圖 3：TPA3251D2 總諧波失真+噪聲和功率性能對比



TI最新一代的高功率D級放大器通過與數字引擎產生共生關係
，並向揚聲器高效傳輸增強的聲頻質量，提升了高清聲頻係統的整體性能和效率。TPA3251D2及其同係列設備可提供0.002% (-94dB)的總諧波失真+噪聲、100dB的信號噪聲比和100kHz的帶寬，同時提供大於70W的輸出功率。該係列兼容具有超低噪聲和高達192kHz聲頻取樣率的係統。此外，內置的保護功能使其能安全地驅動高清音頻。



圖4中所示的TIDA-00874顯示了TPA3251D2和高清係統數字引擎之間共生
、和諧的關係。如果您想用D級放大器進行設計

，TI的這款參考設計---TIDA-00874能夠幫到你，它將PCM5242音頻DAC與TPA3251D2 D級音頻放大器配對
，能夠流取樣率高達192kHz的多數字輸入音頻格式
，增強音效體驗。

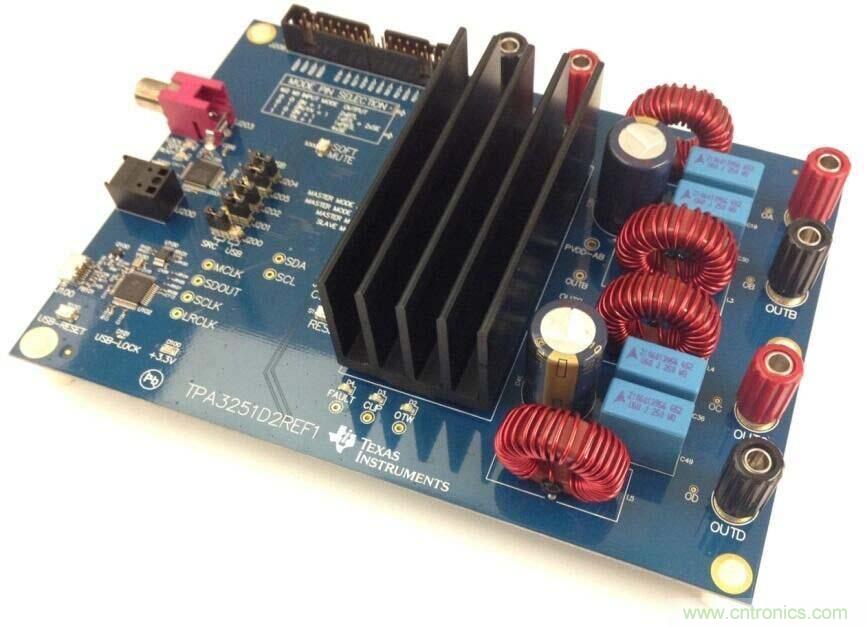

圖 4：配備有TPA3251D2和PCM5242的TIDA-00874



不到十年前，我們還認為激光唱片傳送的是最高品質的聲音。今天
，“金耳朵”音響愛好者會嘲笑僅僅16位的音質。過去十年以來，伴隨這種音質快速提升的還有海量的放大器可供選擇。就像我們現在嘲笑CD一樣，音響愛好者也曾經嘲笑D級放大器。但現在情況不同了。一個絕佳的例子就是能發出高清音質的D級音頻放大器TPA3251D2。這是我上文提到的設備，它也在CES 2016上進行了展示
，聽眾被它的音效所震撼。



您的係統裏有沒有這樣一款幫你提高音質的設備呢？本文中使用了TPA3251D2作為示例，同係列的產品還包括TPA3250D2和TPA3255。那麼您有過使用這些設備或其它D級放大器的經驗嗎
？
