經驗分享：如何實現對示波器的遠程控製？

發布時間：2015-10-30 責任編輯：sherry

【導讀】如何實現對示波器的遠程控製？很多初級的工程師都想知道對不對？今天我們就來說說如何使用LabVIEW實現對ZDS2024示波器的控製。

1、LabVIEW基礎介紹

計算機通過LAN（網口）或者USB接口與示波器建立連接來控製示波器。如圖1所示。

硬件連接圖

圖1 硬件連接圖

一聽到要控製示波器，大家都會想到通過SCPI命令來控製示波器。那如何來實現呢？可選的方案有：

（1）通過編寫程序代碼，如使用C，C++，C#等語言結合開發環境（如VS2012）來編寫代碼；

（2）通過LabVIEW，使用圖形界麵來實現。

今天我們就來說說如何使用LabVIEW實現對ZDS2024示波器的控製。

LabVIEW的定義：

LabVIEW由National Instruments公司開發，於1986年發布第一個版本，是一種用圖標和連線代替文本行來創建應用程序的圖形化編程語言。LabVIEW提供了一門編程語言所擁有的語法功能，隻是它以圖形的方式提供。

LabVIEW基本由一個個VI文件組成。每個VI由前麵板和程序框圖組成。可以從兩個角度來理解VI文件：

（1）從用戶交互來說，前麵板負責設計用戶交互界麵，類似UI設計工具，一般包括用戶操作控件和輸出結果控件，像文本框、按鈕、波形顯示控件等；而程序框圖負責將用戶的操作經過一係列的處理，並最終輸出結果，顯示在前麵板上。

（2）從功能模塊來說，每個VI文件類似於C語言中的一個函數，前麵板用來設計函數的參數（輸入）和返回值（輸出），程序框圖類似函數體，實現具體邏輯。

2、安裝軟件和ZDS2024驅動庫

首先必須安裝好LabVIEW和NI-VISA。將ZDS2024的驅動庫文件夾Zhiyuan ZDS2000 Series for TCP，拷貝到LabVIEW安裝目錄instr.lib目錄下。Zhiyuan ZDS2000 Series for TCP針對以太網連接。

3、配置NI-VISA來控製示波器

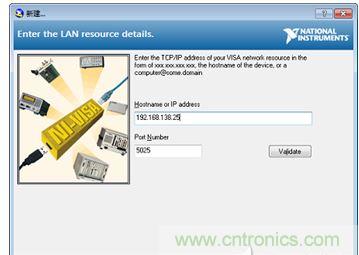

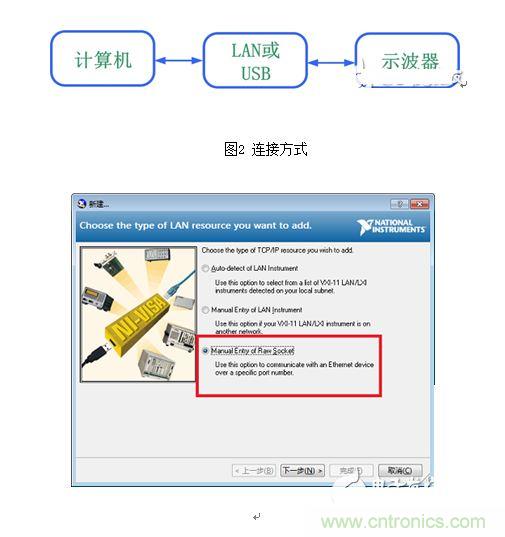

啟動Masurement & Automation Explorer軟件，選擇設備和接口，在添加網絡設備中，使用Manual Entry of Raw Scoket（手動輸入原始SOCKET）方式連接，ZDS2024示波器采用端口號5025來接收SCPI命令。如圖2和圖3所示。設置好後，可進行測試，確保連接成功。

RAW SCOKET配置

　　圖3 RAW SCOKET配置

4、例程設計

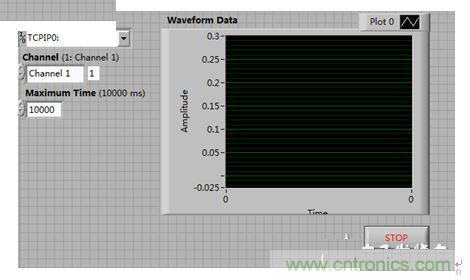

啟動LabVIEW創建一個新的VI文件。這裏以從示波器讀取數據，並顯示在波形控件上為例。設計的VI前麵板為如圖4所示。

　　圖4 VI前麵板

左邊的三個控製用於輸入設置，包括連接的VISA資源名稱，獲取數據的通道，最大延遲時間。右邊為結果波形顯示控件。設計好前麵板以後，就可以進入程序框圖設計了。在VI的程序框圖中的Function 麵板中，選擇“儀器I/O”可以找到有關ZDS2024的驅動庫的模塊，可以在程序框圖中直接使用，設計結果如圖5所示。

如何實現對示波器的遠程控製

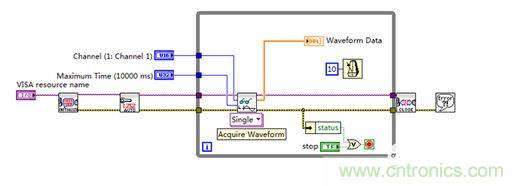

圖5程序框圖

在程序框圖中，先初始化示波器，並啟動示波器的AutoSetup功能，然後循環獲取示波器的數據，並送顯示，直到用戶中止或者獲取數據過程中出現錯誤。最後可以在前麵板啟動運行，結果如圖6所示。

運行結果

　　圖6 運行結果

以上是使用LabVIEW來控製ZDS2024示波器的整個過程，相對使用C，C++這種來開發是不是要方便很多呢？
