高檔仿真器支持的斷點種類很多，如時間斷點
、變(bian)量(liang)操(cao)作(zuo)斷(duan)點(dian)等(deng)。用(yong)戶(hu)通(tong)過(guo)操(cao)作(zuo)斷(duan)點(dian)可(ke)以(yi)控(kong)製(zhi)仿(fang)真(zhen)器(qi)在(zai)指(zhi)定(ding)的(de)位(wei)置(zhi)停(ting)止(zhi)運(yun)行(xing)
，然(ran)後(hou)分(fen)析(xi)當(dang)前(qian)的(de)運(yun)行(xing)狀(zhuang)態(tai)，判(pan)斷(duan)程(cheng)序(xu)中(zhong)可(ke)能(neng)存(cun)在(zai)的(de)問(wen)題(ti)或(huo)調(tiao)試(shi)整(zheng)個(ge)係(xi)統(tong)的(de)硬(ying)件(jian)。

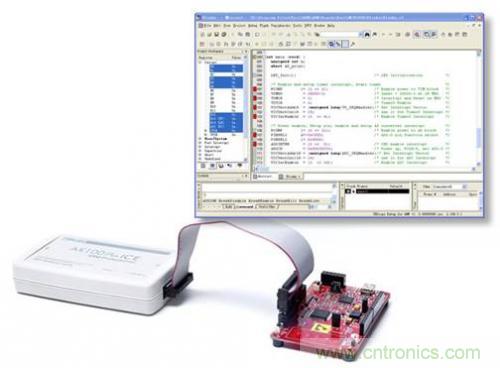

圖1  斷點調試





在程序窗口（包括C語言、彙編和反彙編窗口）中
， 用鼠標雙擊需要設置斷點的程序行，則在窗口左邊的狀態條中出現紅色的斷點標誌如圖2所示
，完成設置斷點操作。再次用鼠標雙擊該程序行
，窗口左邊的紅色斷點標誌消失，則為刪除斷點操作。

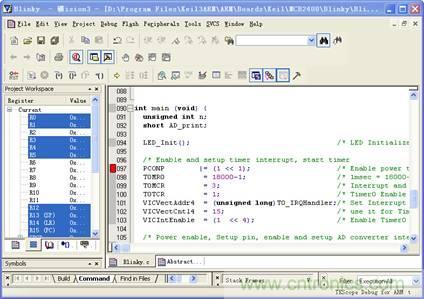

圖2  簡單斷點





時間斷點功能，既運行時間與時間斷點設置的時間相同時

，程序停止運行。如圖3所示
，在運行時間的下麵可以看到Tbreak，這就是時間斷點。用戶可以根據實際觀察需要，設置Tbreak的值，注意單位是ns。當程序運行時間累積到Tbreak的值時

，程序停止運行。

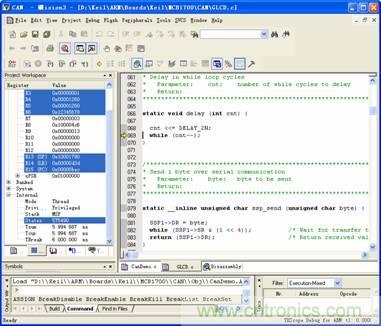

圖3  時間斷點





變量操作斷點，當對某一個變量進行讀寫操作時，通過設置變量讀寫操作斷點
，讓程序停止運行。



在Keil MDK環境下
，進入仿真狀態之後，打開【Debug】菜單下的【Breakpoints】選項。在Breakpoints窗口即可定義變量操作斷點。



具體定義方法：在Expression內輸入變量的地址，然後選擇讀寫屬性，並正確設置字節範圍
，最後點擊Define即可。例如
，在地址0x20004000開始

，16字節範圍內

，定義讀寫斷點操作，具體設置方法如圖4所示。

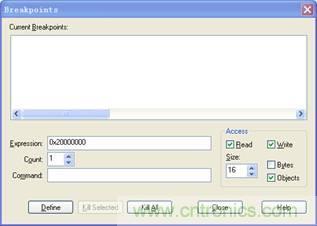

圖4  定義讀寫操作斷點



在圖4中點擊Define之後
，斷點即可設置成功，如圖5所示。圖5中共定義了4種類型的斷點。具體意義如下：



斷點1：表示在地址0x20004000開始，16字節範圍內
，出現讀或寫的操作，則中斷。

斷點2：表示在地址0x20004100開始，8字節範圍內

，出現讀的操作
，則中斷。

斷點3：表示在地址0x20004200開始，4字節範圍內


，出現寫的操作，則中斷。

斷點4：表示在地址0x20004300開始，1字節範圍內，出現讀或寫的操作，則中斷。

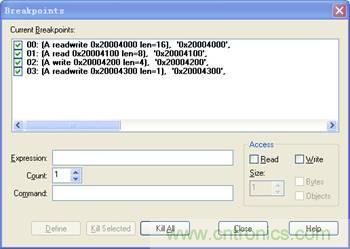

圖5  Breakpoints定義斷點窗口



注意：len表示在一個地址範圍內該斷點有效，len必須為1
，2，4
，8
，16
，32乘2遞增
，同時地址必須處於len的起始位置。例如len=16，則地址必須為0x10字節對齊, 0x40000010為有效的起始地址，而地址0x40000018為無效，將被係統強行修正為0x40000010。





上述簡單介紹了三種斷點的設置方法。簡單斷點是工程師調試程序中使用最頻繁的，設置方法簡單。AK100Pro仿真器支持Flash無限製斷點，但是有些芯片受製於本身的限製
，如LPC1766芯片，隻支持到最大6個硬件斷點。時間斷點，這個是某些芯片特有的
，如Cotex-M3、8051內核的芯片。變量斷點
，用於觀察變量的改變對程序的影響。學會靈活運用斷點，助您快速找出程序Bug。
