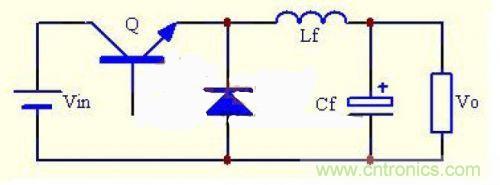

圖1：Buck變換器


圖中，Q為開關管，其驅動電壓一般為PWM(Pulse width modulation脈寬調製)信號
，信號周期為Ts，則信號頻率為f=1/Ts，導通時間為Ton，關斷時間為Toff，則周期Ts=Ton+Toff，占空比Dy= Ton/Ts。


Boost變換器：也稱升壓式變換器，是一種輸出電壓高於輸入電壓的單管不隔離直流變換器。

開關管Q也為PWM控製方式，但最大占空比Dy必須限製，不允許在Dy=1的狀態下工作。電感Lf在輸入側，稱為升壓電感。Boost變換器也有CCM和DCM兩種工作方式

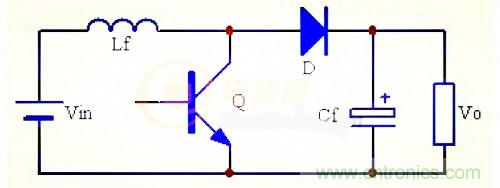

圖2：Boost變換器


Buck/Boost變換器也有CCM和DCM兩種工作方式
，開關管Q也為PWM控製方式。

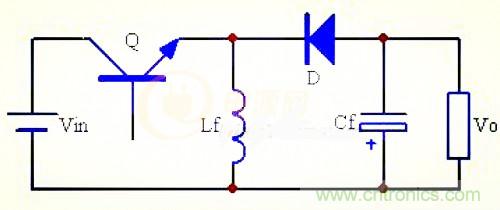

圖3：Buck/Boost變換器


① 非常低的輸入輸出電壓差

② 非常小的內部損耗

③ 很小的溫度漂移

④ 很高的輸出電壓穩定度

⑤ 很好的負載和線性調整率

⑥ 很寬的工作溫度範圍

⑦ 較寬的輸入電壓範圍

⑧ 外圍電路非常簡單，使用起來極為方便


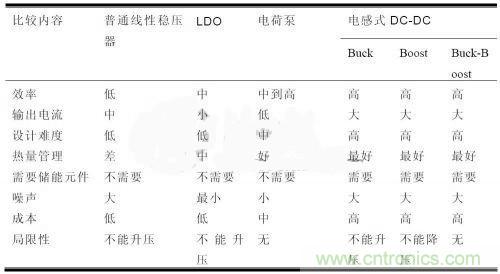

DC/DC變換是將固定的直流電壓變換成可變的直流電壓
，也稱為直流斬波。斬波器的工作方式有兩種，一是脈寬調製方式Ts不變，改變ton(通用)，二是頻率調製方式
，ton不變，改變Ts（易產生幹擾）。其具體的電路由以下幾類：


（1）Buck電路——降壓斬波器，其輸出平均電壓 U0小於輸入電壓Ui，極性相同。

（2）Boost電路——升壓斬波器，其輸出平均電壓 U0大於輸入電壓Ui
，極性相同。

（3）Buck－Boost電路——降壓或升壓斬波器
，其 輸出平均電壓U0大於或小於輸入電壓Ui，極性相反，電感傳輸。

（4）Cuk電路——降壓或升壓斬波器
，其輸出平均電 壓U0大於或小於輸入電壓Ui，極性相反，電容傳輸。

DC-DC分為BUCK、BUOOST
、BUCK-BOOST三類DC-DC。其中BUCK型DC-DC隻能降壓，降壓公式：Vo=Vi*D

BOOST型DC-DC隻能升壓，升壓公式：Vo= Vi/(1-D)

BUCK-BOOST型DC-DC，即可升壓也可降壓
，公式：Vo=(-Vi)* D/（1-D）



D為充電占空比，既MOSFET導通時間。0<D<1。

開(kai)關(guan)性(xing)穩(wen)壓(ya)電(dian)源(yuan)的(de)效(xiao)率(lv)很(hen)高(gao)，但(dan)輸(shu)出(chu)紋(wen)波(bo)電(dian)壓(ya)較(jiao)高(gao)
，噪(zao)聲(sheng)較(jiao)大(da)，電(dian)壓(ya)調(tiao)整(zheng)率(lv)等(deng)性(xing)能(neng)也(ye)較(jiao)差(cha)，特(te)別(bie)是(shi)對(dui)模(mo)擬(ni)電(dian)路(lu)供(gong)電(dian)時(shi)
，將(jiang)產(chan)生(sheng)較(jiao)大(da)的(de)影(ying)響(xiang)。

因開關電源工作效率高

，一般可達到80％yishang
，guzaiqishuchudianliudexuanzeshang，yingzhunquecelianghuojisuanyongdianshebeidezuidaxishoudianliu，yishibeixuanyongdekaiguandianyuanjuyougaodexingnengjiagebi
，tongchangshuchujisuangongshiwei： Is=KIf 式中：Is—開關電源的額定輸出電流； If—用電設備的最大吸收電流； K—裕量係數
，一般取1.5～1.8
；

電容式開關電源


它們能使輸入電壓升高或降低，也可以用於產生負電壓。其內部的FET開關陣列以一定方式控製快速電容器的充電和放電，從而使輸入電壓以一定因數(0.5,2或3)倍增或降低，從而得到所需要的輸出電壓。這種特別的調製過程可以保證高達80％的效率，而且隻需外接陶瓷電容。由於電路是開關工作的，電荷泵結構也會產生一定的輸出紋波和EMI(電磁幹擾)


首先貯存能量，然後以受控方式釋放能量
，以獲得所需的輸出電壓。
