MIPI C-PHY的靜噪特點及對策元件

發布時間：2019-01-28 責任編輯：xueqi

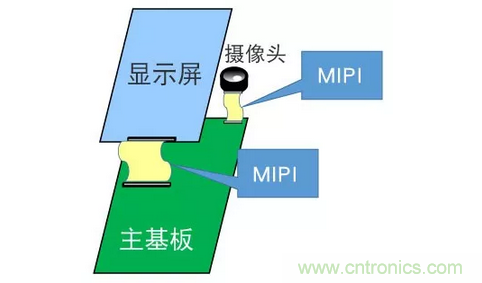

【導讀】jinnianlaisuizhexinxiliangdezengjia，zhinengshoujixiangzhedapinggaoxiangsuhuafazhan，xianshipingchuanshuyingxiangxinhaodeshujuliangyezaizengjia。weileyouxiaodichuanshuxinhao，tongchangshiyongjiaozuoMIPI D-PHY的差分傳輸接口。但為追求更高的傳輸速度，開始使用MIPI C-PHY。MIPI C-PHY與原先的D-PHY的傳輸方式不同，因此也需要不同的靜噪濾波器。此處將介紹MIPI C-PHY的靜噪的特點和對策元件。

什麼是MIPI C-PHY

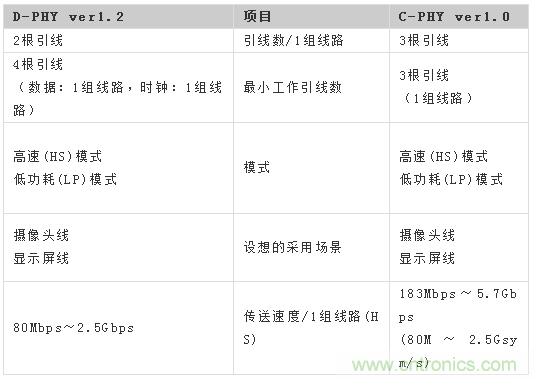

MIPI C-PHY是MIPI Alliance製定的便攜設備中數據傳輸的規格，D-PHY1組線路最大2.5Gbps，而C-PHY可達到5.7Gbps的信號速度。

D-PHY之後還製定出了M-PHY規格，C-PHY介於D-PHY和M-PHY之間成了標準規格。

一般差分傳輸線D-PHY的1組線路由2根引線構成，C-PHY則是1組線程則由3根引線構成的複雜的差分傳輸線。

C-PHY的優勢

C-PHY為3線傳輸→數據傳輸速度提升（*信號頻率與D-PHY相同）

時鍾線不存在→更節省空間

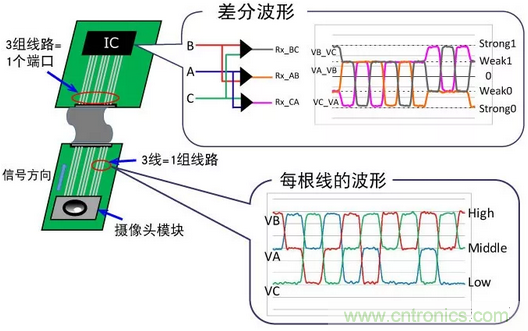

MIPI C-PHY的信號傳輸

3根線組成一組線路傳輸數據

時鍾線不存在

3根線（A,B,C）的值為高，中，或低

3根線的值各不相同（不會發生2根線以上相同的狀態）

接收信號為2根線各自的差分(AB,BC,CA)

每根線整合為50Ω，差分為100Ω

來源：村田製作所
