首先我們來從EMC測試項目構成說起，EMC主要包含兩大項：EMI（幹擾）和EMS（產品抗幹擾和敏感度）。當然這兩大項中又包括許多小項目，EMI主要測試項：RE（產品輻射，發射）、CE（產品傳導幹擾）、Harmonic（諧波）
、Ficker（閃爍）。EMS主要測試項：ESD（產品靜電）、EFT（瞬態脈衝幹擾）、DIP（電壓跌落）、CS（傳導抗幹擾）、RS（輻射抗幹擾）、Surge（雷擊）
、PMS（磁場抗擾）。通過這些測試項目我們不難看出EMC測試主要圍繞產品的電磁幹擾和敏感度兩部分
，如果一旦產品不符合安全認證標準需要EMC整改的時候我們可以通過降低其材料和零部件進行整改。





1
、在拿到整改意見書以後，需要提前定位好EMC整改計劃。沒有定位好計劃就去盲目的整改產品就像無頭的蒼蠅一樣到處亂動
，這樣隻會增加整改的成本。



2

、定位手段，對於這裏小編覺得主要可以分為兩點。第一：直覺判斷
，需要完全依托工程師的直覺和經驗來進行判斷。第二：比較測試，根據測試儀器所提供的數據來進行分析問題。





1、RE超標整改流程：





2

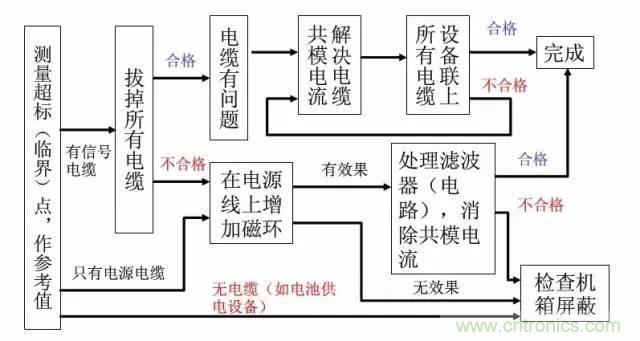

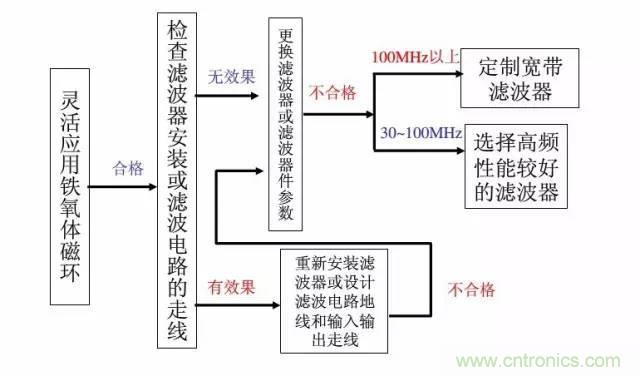

、電線電纜超標整改流程：

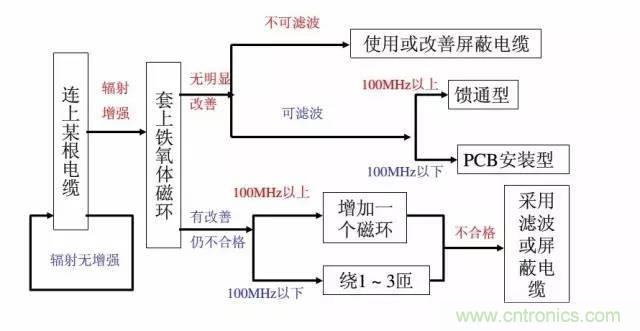

3、信號電纜整改流程：





4
、屏蔽體泄漏整改流程：











即頻率f越大，電容的阻抗Z越小。



當低頻時，電容C由於阻抗Z比較大，有用信號可以順利通過；



當高頻時，電容C由於阻抗Z已經很小了，相當於把高頻噪聲短路到GND上去了。

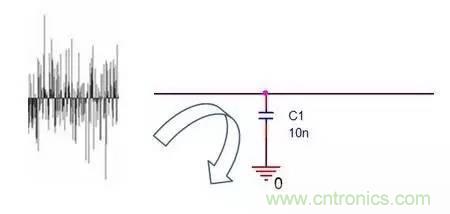

整改中常常會使用電容這種元器件進行濾波，往往有“大電容濾低頻，小電容濾高頻”的說法。

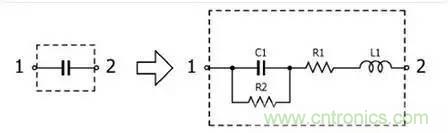

以常見的表貼式MLCC陶瓷電容為例，進行等效模型如下：





容值10nF，封裝0603的X7R陶瓷的模型參數如下：





由於等效模型中既有電容C，也有電感L，組成了二階係統，就存在不穩定性。對電路回路來說，就是會發生諧振，諧振點在如下頻率處：





下圖是諧振曲線的示例：





即常說的在諧振點前是電容，諧振點之後就不再是電容了。

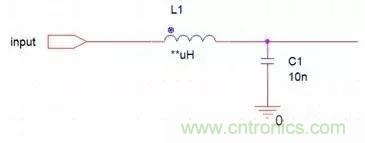

如果串聯電感L，再並聯組成C
，就形成了LC濾波：





單獨一個電容C是一階係統

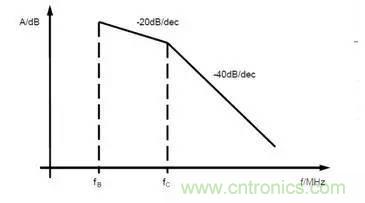

，單獨一個電感L也是一階係統，在幅值衰減斜率是-20dB。但LC組成的二階係統，幅值衰減斜率是-40dB，更靠近理想的“立陡”的截止頻率的效果，即濾波效果更好。







往往提到PWM，比如會說用20kHz PWM驅動電機等。但實際上

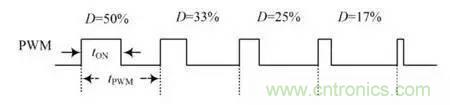

，這個20kHz僅代表PWM的脈衝周期是50us：





那麼所謂的20kHz PWM在頻域上的頻率點落在哪裏呢，如下公式：





對於階躍信號來說
，由於上升時間tr無窮小，則頻率f無窮大。當頻率高了之後，寄生參數則不能在忽略，會引發很多諧振的問題。



從信號上來看
，就是很陡峭的階躍信號會有過衝和振蕩的問題。簡單來說就是頻率f越大
，則噪聲所占的頻率就會越寬泛，即EMC特性就會越差。

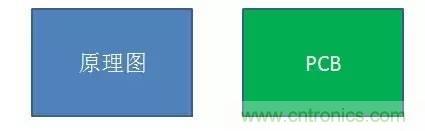

由於細分工種的問題，原理圖和PCB被割裂開來，由兩組人進行分工作業：





例如在原理圖上有如下的電路：





其隱含一個問題就是在PCB上其實V1的負極和C1的負極是有一條線（PCB layout工具軟件中用的詞比較準確，Trace
，蹤跡/軌跡）。

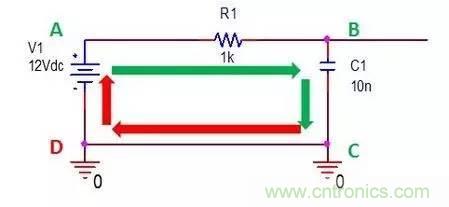

往往在設計階段A->B->C是都會關注的。如果EMC出現問題，除了要在原理圖上查找電路參數的問題，還需要特別關注C->D，即回流路徑。

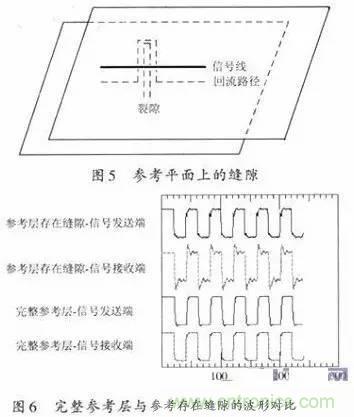

如果回流路徑不順暢，會造成信號的畸變：





比如在EMC試驗時

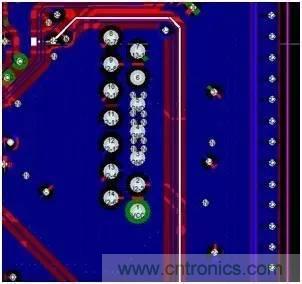

，MCU的ADC采集到的信號被幹擾到了，則除了在原理圖上分析外，在PCB上講該信號高亮出來，然後再耐心尋找該信號的回流路徑是否有不順暢的地方：





對著信號線頭腦中想象回流路徑，有點意識流的感覺。
