目前
，功率因數校正一直在朝著效率高﹑結構簡單﹑控製容易實現﹑減小EMI等方向發展，所以無橋Boost PFC電路作為一種提高效率的有效方式越來越受到人們的關注。



無橋Boost PFC電路省略了傳統Boost PFC電路的整流橋

，在任一時刻都比傳統Boost PFC電路少導通一個二極管，所以降低了導通損耗，效率得到很大提高
，本文就常見的幾種無橋Boost PFC電路進行了對比分析
，並且對兩種比較有代表性的無橋電路進行了實驗驗證和EMI測試分析。





電磁幹擾（EMI）可分為傳導幹擾和輻射幹擾兩種
，當開關變換器電路的諧波電平在高頻段（頻率範圍30 MHz以上）時，表現為輻射幹擾
，而當開關變換器電路的諧波電平在低頻段（頻率範圍0.15～30 MHz）表現為傳導幹擾，所以開關變換器電路中主要是傳導幹擾。傳導幹擾電流按照其流動路徑可以分為兩類：一類是差模幹擾電流，另一類是共模幹擾電流。

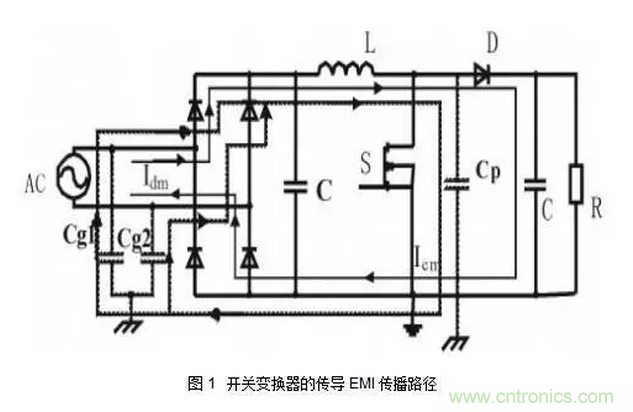

以圖1所示的Boost電路為例對開關變換器電路的EMI進行分析，該電路整流時產生的脈動電流給電路係統引入了大量的諧波，雖然在整流輸出側有一個電解電容C能(neng)濾(lv)除(chu)一(yi)些(xie)諧(xie)波(bo)，但(dan)是(shi)由(you)於(yu)電(dian)解(jie)電(dian)容(rong)有(you)較(jiao)大(da)的(de)等(deng)效(xiao)串(chuan)聯(lian)電(dian)感(gan)和(he)等(deng)效(xiao)串(chuan)聯(lian)電(dian)阻(zu)，所(suo)以(yi)電(dian)解(jie)電(dian)容(rong)不(bu)可(ke)能(neng)完(wan)全(quan)吸(xi)收(shou)這(zhe)些(xie)諧(xie)波(bo)電(dian)流(liu)，有(you)相(xiang)當(dang)一(yi)部(bu)分(fen)諧(xie)波(bo)電(dian)流(liu)要(yao)與(yu)電(dian)解(jie)電(dian)容(rong)的(de)等(deng)效(xiao)串(chuan)聯(lian)電(dian)感(gan)和(he)等(deng)效(xiao)串(chuan)聯(lian)電(dian)阻(zu)相(xiang)互(hu)作(zuo)用(yong)，形(xing)成(cheng)差(cha)模(mo)電(dian)流(liu)Idm返回交流電源側，差模電流的傳播路徑如圖1中帶箭頭的實線所示。開關管的高頻通斷產生很高的dv/dt，它與功率管和散熱器之間的寄生電容Cp相互作用形成共模電流Icm
，此共模電流通過散熱器到達地，地線的共模電流又通過寄生電容Cg1和Cg2耦合到交流側的相線和中線，從而形成共模電流回路，共模電流的傳播路徑如圖1中帶箭頭的虛線所示。



　　



在主電路參數完全相同的情況下，各種常見無橋Boost PFC電(dian)路(lu)中(zhong)形(xing)成(cheng)的(de)差(cha)模(mo)電(dian)流(liu)是(shi)相(xiang)同(tong)的(de)。而(er)不(bu)同(tong)的(de)是(shi)因(yin)開(kai)關(guan)管(guan)的(de)位(wei)置(zhi)以(yi)及(ji)二(er)極(ji)管(guan)加(jia)入(ru)等(deng)原(yuan)因(yin)造(zao)成(cheng)的(de)共(gong)模(mo)電(dian)流(liu)。所(suo)以(yi)本(ben)文(wen)主(zhu)要(yao)分(fen)析(xi)的(de)的(de)是(shi)各(ge)種(zhong)電(dian)路(lu)結(jie)構(gou)中(zhong)共(gong)模(mo)幹(gan)擾(rao)的(de)情(qing)況(kuang)，各(ge)點(dian)的(de)寄(ji)生(sheng)電(dian)容(rong)大(da)小(xiao)以(yi)各(ge)點(dian)到(dao)輸(shu)入(ru)側(ce)零(ling)線(xian)之(zhi)間(jian)的(de)電(dian)位(wei)變(bian)化(hua)大(da)小(xiao)和(he)頻(pin)率(lv)變(bian)化(hua)快(kuai)慢(man)來(lai)代(dai)替(ti)分(fen)析(xi)。

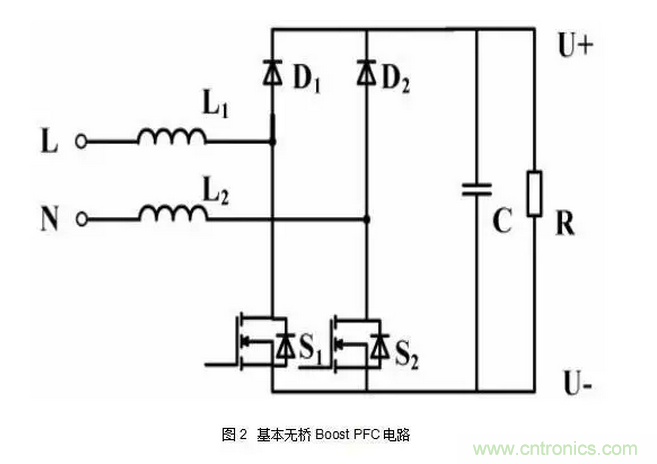

最基本的無橋PFC主電路結構如圖2所示，由兩個快恢複二極管（D1、D2）、兩個開關管（S1、S2）電感（L1

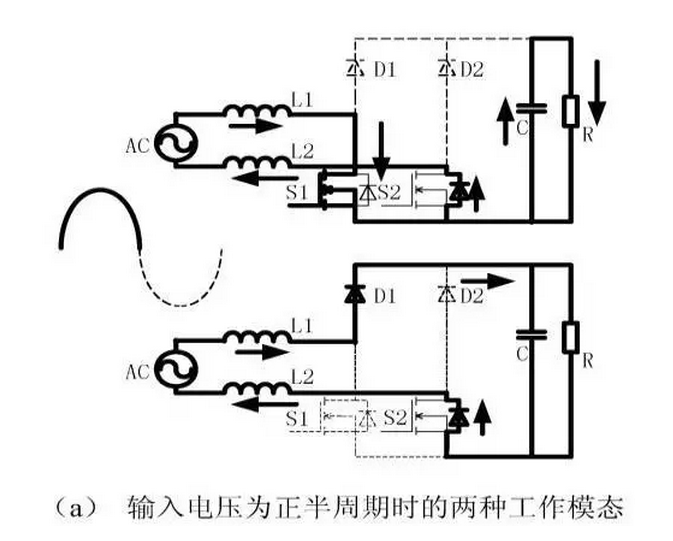

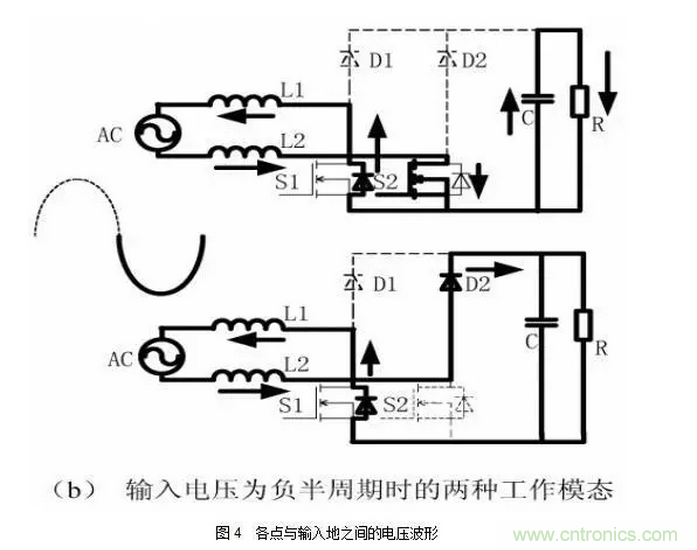

、L2）等組成。開關管S1和S2的驅動信號相同，兩管同時導通和關斷。對於工頻交流輸入的正負半周期而言，無橋Boost PFC電路可以等效為兩個電源電壓相反的Boost PFC電路的組合，一組為由電感L1和L2，開關管S1，D1及開關管S2的體二極管組成，它的導通模態如圖3a所示；另一組為由電感L1和L2，開關管S2，D2及開關管S1的體二極管組成，它的導通模態如圖3b所示。從圖3可以看出它在任一時刻隻有兩個半導體器件導通

，比傳統帶整流橋的PFC電路少導通一個二極管
，因此降低了導通損耗，效率得到提高。但是它的缺點是電感電流采樣困難，由圖3可知，本電路結構不能在一條回路上得到極性一致的電流采樣，所以需要構建複雜的電感電流檢測電路［4］。另外
，此電路的最大問題是共模幹擾大，對圖2中的各點與輸入零線之間電位進行分析可得出圖4所示的波形
，其中Vbus為輸出直流母線電壓，Vline為瞬時輸入電壓。從圖4中可以看出母線U-側﹑A點﹑B點與電源的側之間電位隨開關頻率而浮動［5］，所以會在以上各點與輸入電源地之間出現大的寄生電容，共模幹擾比較嚴重
，EMI問題較為突出。



　　



　　

　　

因為EMI較大等問題

，在圖2的基礎上不斷提出了新的無橋Boost PFC電路結構，它們均在保持導通損耗低﹑效率高的優點的同時在電感電流采樣﹑EMI抑製等方麵有了改進。

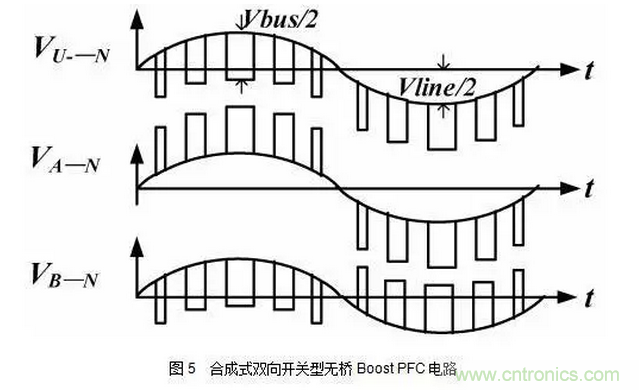

圖5就是在圖2基礎上提出的新的無橋結構，其中D1和D2為快恢複二極管。它的導通路徑與圖2相似

，在任一時刻隻有兩個半導體器件導通，但它新增加了兩個普通二極管D3和D4，在輸入電源正半周期，電源N側與母線U-側經過二極管D4直接連接，在輸入電源負半周期，電源N側與母線U-側經過二極管D3直接連接

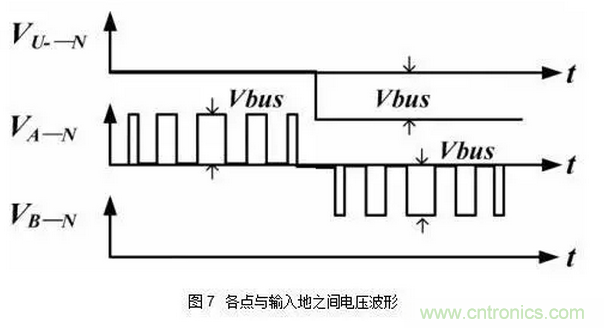

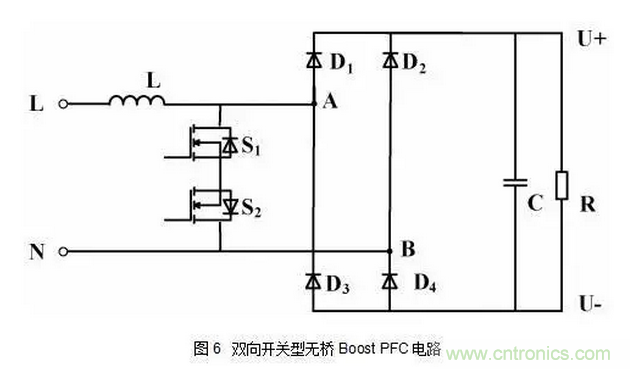

，改善了圖2結構中VU-—N隨開關頻率有很大波動的情況。圖6是圖5的另一種表示方式，其電路結構完全相同。對圖6中的各點與電源N側之間電位進行分析可得出圖7所示的波形。其中Vbus為輸出直流母線電壓
，Vline為瞬時輸入電壓。相比圖4可以看出隻有A點與電源N側ce之zhi間jian電dian位wei隨sui開kai關guan頻pin率lv有you波bo動dong
，因yin此ci共gong模mo幹gan擾rao可ke以yi大da大da減jian小xiao。但dan它ta們men的de缺que點dian是shi兩liang個ge開kai關guan管guan的de柵zha極ji電dian位wei不bu同tong
，所suo以yi必bi須xu隔ge離li驅qu動dong，在zai驅qu動dong電dian路lu設she計ji上shang稍shao顯xian複fu雜za。而er且qie電dian感gan電dian流liu采cai樣yang方fang麵mian與yu圖tu2一樣需要複雜的檢測電路。



　



　



　

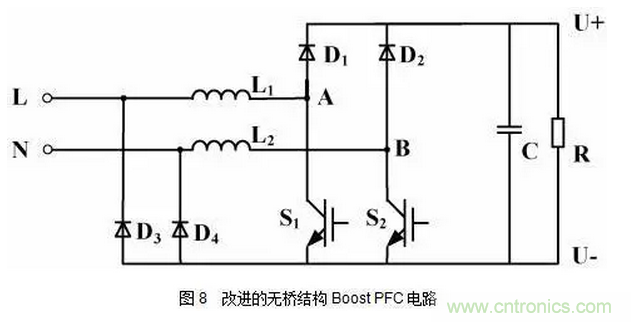

圖8是在圖2基礎上的一種改進電路［6］
，S1和S2采用不帶體二極管的IGBT
，D3代替S1體二極管，D4代替S2體二極管，並且把二極管陰極連接到電感之前，它的導通路徑與圖2基本一致，區別在於每個正負周期內電流隻流過一個電感
，在圖2中電流流過體二極管時，在本結構中流過的是D3或者D4。這樣做的好處是隻要在D3與D4和S1與S2之間加一采樣電阻可以方便進行電感電流采樣，可大大減化電感電流檢測電路。



本結構把D3和D4的陰極連接到電感之前，不僅使電感電流采樣變的簡單，而且也使EMI大大減小，分析本電路可知，在輸入電源正半周期
，電源N側與母線U-側經過二極管D4直接連接，在輸入電源負半周期
，電源L側與母線U-側經過二極管D3直接連接

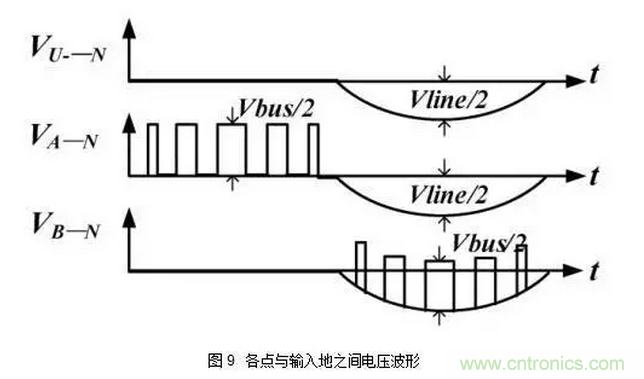

，改善了圖2結構中VU-—N隨開關頻率有很大波動的情況。對圖8中的各點與電源N側之間電位進行分析可得出圖9所示的波形。其中Vbus為輸出直流母線電壓，Vline為瞬時輸入電壓。相比圖4可以看出共模幹擾可以大大減小。但缺點是它在每半個周期都隻流通一個電感
，電感量增大，電感利用率不高。



　　



　

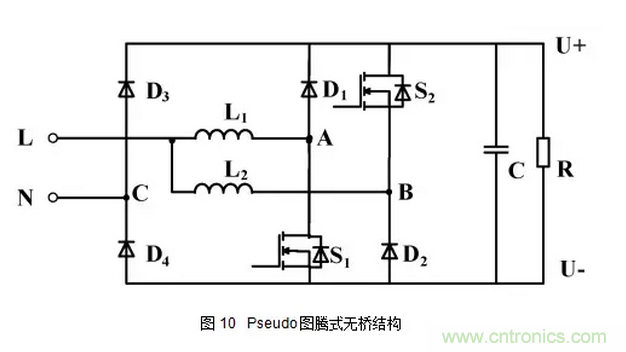

圖10為另一種比較少用的無橋結構。它與圖8導通路徑大致相同
，在輸入電壓正半周期流通電感L1，負半周期流通電感L2，同樣有電感量大等缺點。區別是D3和D4直接與輸入電源N側相連

，使得在輸入電壓正半周期，電源N側與母線U-側經過二極管D4直接連接

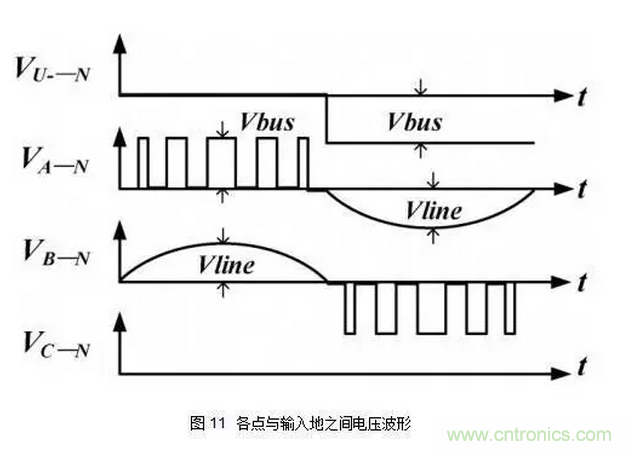

，在輸入電源負半周期，電源N側與母線U+側經過二極管D3直接連接，使EMI幹擾小，可以從圖11中得到驗證。圖11是對圖10中的各點與輸入零線之間電位進行分析。其中Vbus為輸出直流母線電壓，Vline為瞬時輸入電壓。相比圖4可以看出共模幹擾可以大大減小。但缺點與圖5電路結構一樣，電感電流采樣複雜
，兩個開關管驅動需要隔離，需要構建複雜的驅動電路。



　　



　

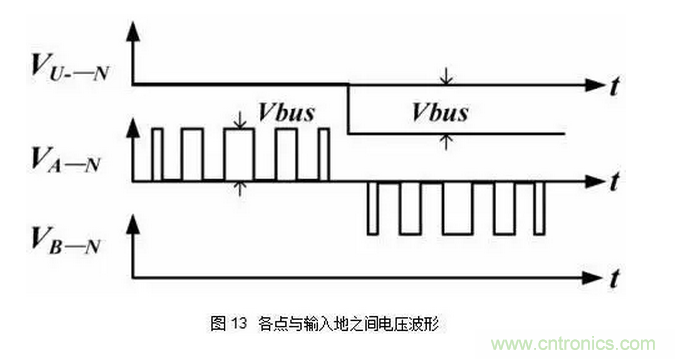

圖12是在圖2基礎上的一種演變，也稱之為圖騰式無橋結構，它的導通路徑與圖2一致，它的電路結構與圖10相似，都使輸入電源N側經過D1和D2 與母線U-側或母線U+側直接相連，從圖13可以看出共模幹擾比圖4要小很多。而且與圖10電路相比優點是所用器件少

，在EMI幹擾基本相同的情況下，比圖10結構少用了兩個二極管，可降低成本。但此電路結構一般使用在斷續模式（DCM）和臨界導通模式（CRM）下，對其結構進行分析可知
，兩隻開關管的體二極管起到了與傳統Boost PFC中快恢複二極管相似的作用。但是開關管體二極管的反向恢複時間目前最快也隻能達到100 ns，相比於快恢複二極管的幾十甚至十幾納秒（ns），差cha距ju十shi分fen明ming顯xian。因yin此ci，假jia如ru此ci電dian路lu用yong於yu連lian續xu電dian流liu模mo式shi，其qi反fan向xiang恢hui複fu損sun耗hao將jiang會hui非fei常chang嚴yan重zhong，效xiao率lv的de提ti高gao也ye必bi然ran有you限xian。而er假jia如ru工gong作zuo於yu臨lin界jie電dian流liu模mo式shi下xia
，由you於yu沒mei有you反fan向xiang恢hui複fu問wen題ti，則ze能neng發fa揮hui該gai拓tuo撲pu的de最zui大da優you勢shi。在zai電dian感gan電dian流liu檢jian測ce上shang，本ben結jie構gou與yu圖tu2一(yi)樣(yang)采(cai)樣(yang)電(dian)路(lu)比(bi)較(jiao)複(fu)雜(za)。而(er)且(qie)此(ci)電(dian)路(lu)中(zhong)要(yao)求(qiu)兩(liang)個(ge)開(kai)關(guan)管(guan)分(fen)別(bie)驅(qu)動(dong)，並(bing)且(qie)需(xu)要(yao)判(pan)斷(duan)正(zheng)負(fu)周(zhou)期(qi)，還(hai)要(yao)搭(da)建(jian)過(guo)零(ling)點(dian)檢(jian)測(ce)電(dian)路(lu)。另(ling)外(wai)，兩(liang)個(ge)開(kai)關(guan)管(guan)柵(zha)極(ji)電(dian)位(wei)不(bu)同(tong)

，必(bi)須(xu)隔(ge)離(li)驅(qu)動(dong)，所(suo)以(yi)驅(qu)動(dong)電(dian)路(lu)也(ye)比(bi)較(jiao)複(fu)雜(za)。



　　





本文分別以圖2和圖8為主電路結構設計了試驗樣機，兩主電路的各項參數相同，PCB布線相似，控製芯片都采用IR1150

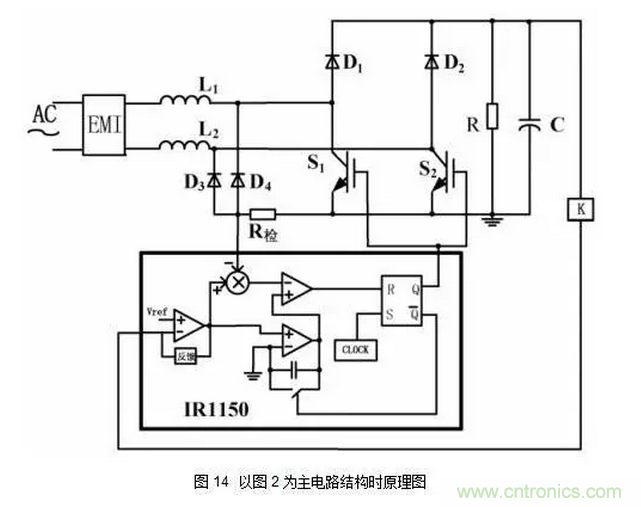

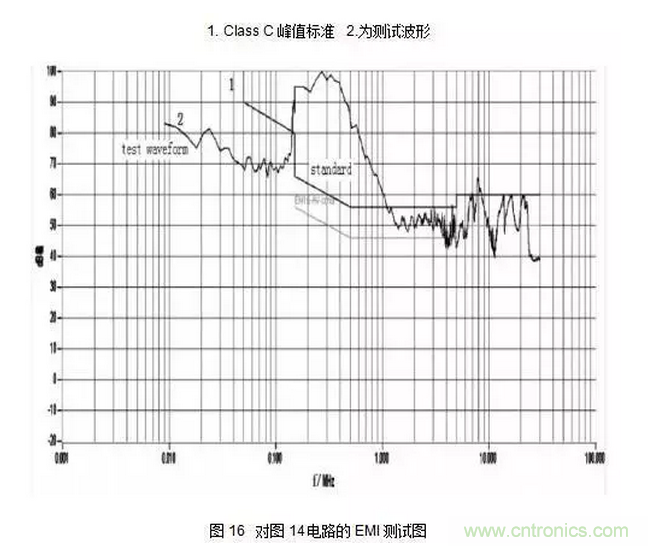

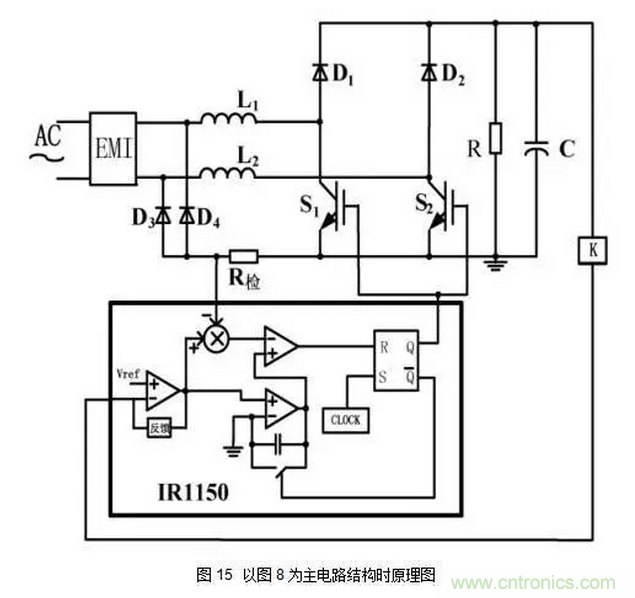

，原理圖分別如圖14和圖15所示。對兩種電路在220 V輸入1 000 W輸出的條件下進行了EMI測試。圖16為圖14的EMI測試圖，從圖中可以看出在中頻段很大區間內，所設計電路的EMI超過Class C峰值標準。



　



　　



　

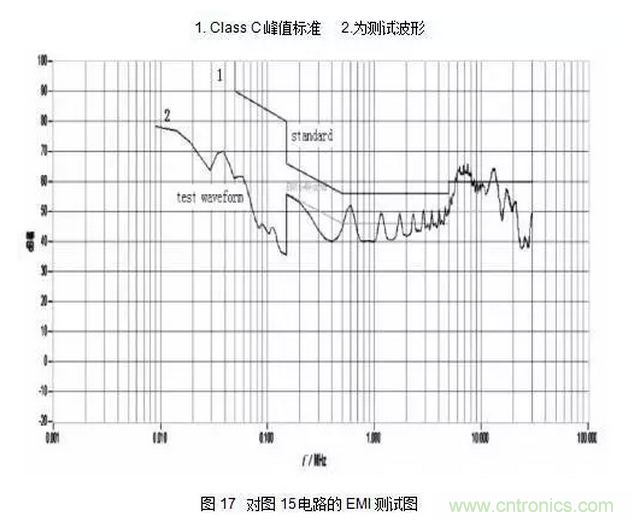

圖17為圖15的EMI測試圖，從圖中可以看出采用這種主電路結構時，其EMI測試波形在大部分頻段內都低於EMI測試標準，隻在高頻段一小區間內超標，通過合理設計EMI濾波器可以解決這個問題。因此本電路結構對EMI抑製有良好效果。



　





文就常見的幾種無橋Boost PFC電路的導通路徑﹑EMI幹擾等進行了對比分析，並以兩種比較有特色的無橋Boost PFC拓撲結構為主電路設計了實驗樣機，對兩種電路的EMI進行了實際測量。總結出了一種導通損耗低、EMI幹擾小的拓撲結構。
