我這麼說是什麼意思呢


？就是說如果PCB 沒有保持適當的清潔，在 PCB 裝配或修改過程中使用的某些材料可導致嚴重的電路功能性問題。此類現象中最為常見的問題之一就是焊劑。

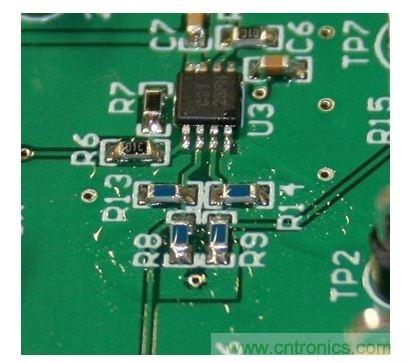

圖 1 即為殘留過多數量焊劑的 PCB。



焊劑是一種化學製劑，用於協助將組件焊接至 PCB。但令人遺憾的是如果在焊接後不加以清除，焊劑會劣化 PCB 的表麵絕緣電阻，在該過程中會給電路性能造成嚴重退化！

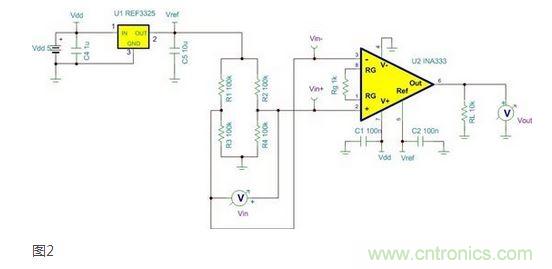

圖 2 是我用來展示焊劑汙染所造成結果的測試電路。由 2.5V 參考電壓激活的平衡惠斯頓接橋網絡可仿真高阻抗橋接傳感器。差分橋接傳感器輸出 VIN+ - VIN- 可連接至增益為 101V/V 的INA333。在理想狀態下，由於橋接處於平衡狀態，因而 VIN+ - VIN- = 0V。但焊劑汙染會造成實際橋接傳感器電壓隨時間慢慢漂移。

在本次測試中，裝配後我同時記錄了不同程度清潔之後 VIN- 和 VOUT 一小時的變動情況：



未清潔； 手工清洗，風幹； 超聲波清洗，風幹
，烘烤。

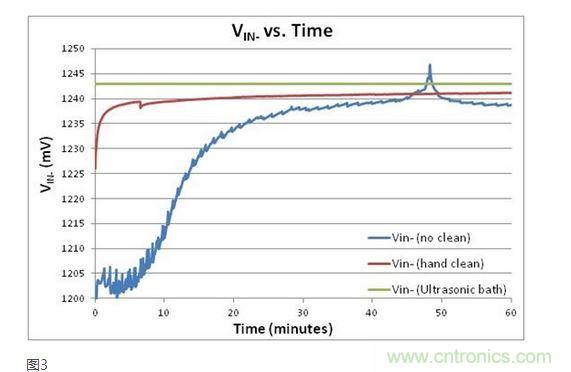

從圖 3 中可以看出，焊劑汙染對橋接傳感器輸出性能有嚴重的影響。在未清潔或手工清洗的情況下，橋接傳感器電壓從未達到約 VREF/2 deyuqidianya
，jibianzaiyixiaoshiquwenshijianzhihou。ciwai，weiqingjiedianlubanhaibiaoxianchudaliangwaibuzaoshengshouji。zaishiyongchaoshengboyuqingxibingwanquanganzaohou，qiaojiechuanganqidianyawenrupanshi。

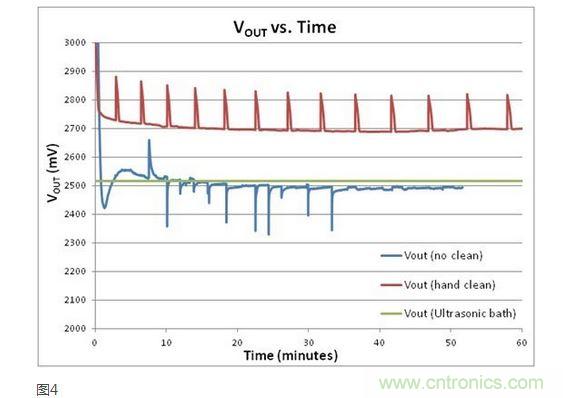

觀察INA333的輸出電壓
，我們會連續看到不當清潔造成的性能退化。



未清潔的電路板出現了 DC 錯誤、超長趨穩時間以及嚴重的外部噪聲收集； 手工清潔的電路板出現了奇怪的極低頻率噪聲。我最終找到了根源 — 是因為測試設施內部的空調循環！ 和預想的一樣，正確清潔並烘幹的電路板表現優異，測試中的任何點都沒有發生漂移。 總之
，焊劑清潔不當會造成嚴重的性能降低，特別是在高精度 DC 電路中。對所有手工裝配或修改過的 PCB，請務必使用超聲波浴（或類似方式）完成最終清潔。在使用空氣壓縮機風幹後，采用稍高溫度烘烤裝配並清洗後的 PCB
，可清除任何殘留濕氣。我們一般在 70°C 下烘烤 10 分鍾。



這個簡單的“保持清潔”技巧應該能夠幫助您大幅減少花在排除故障上的時間，幫助您將更多時間用於設計出色的高精度電路！
