原理圖設計軟件：會ORCAD就可以了，支持的Netlist超多
，基本是業界標準。






1.Protel，現在推Altium Designer.國內低端設計的主流
，國外基本沒人用。簡單易學


，適合初學者
，容易上手；占用係統資源較多，對電腦配置要求較高。在國內使用protelderenhaishiyouxiangdangdeshichangde，bijingzhongxiaogongsiyingjiandianlushejihaishididuandejuduo
，buguojianyigeweijinzaojiechuxuexibiedegongnenggengyouxiuderuanjian，buyaozongzaidicengcipaihuai，duixinshuibushihenyouhaoa，hehe。

2
、pads PADS軟件用的人也是相當的多，好用，易上手，個人感覺比Protel好不知多少倍。適合於中低端設計
，堪稱低端中的無冕之王。現在市場上使用範圍最廣的一款eda軟件，適合大多數中小型企業的需求。其本身沒有仿真，做高速板時，要結合其他專用仿真工具，如hyperlynx.



3

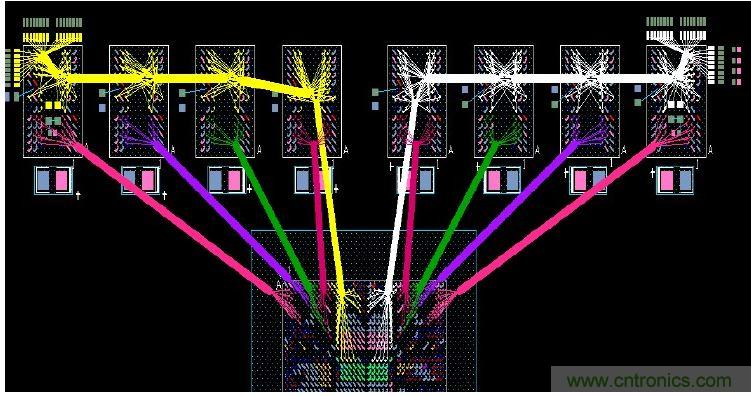

、Cadence allegro高速板設計中實際上的工業標準。無論哪一方麵都超牛。



PCB Layout工gong具ju絕jue對dui一yi流liu，稍shao微wei熟shu悉xi一yi點dian後hou就jiu不bu再zai想xiang用yong其qi他ta工gong具ju了le

，布bu線xian超chao爽shuang。仿fang真zhen方fang麵mian也ye是shi非fei常chang的de牛niu，有you自zi己ji的de仿fang真zhen工gong具ju，信xin號hao完wan整zheng性xing仿fang真zhen，電dian源yuan完wan整zheng性xing仿fang真zhen都dou能neng做zuo。在zai做zuopcb高速板方麵牢牢占據著霸主地位。要知道這個世界上60%的電腦主板40%的手機主板可都是拿Allegro畫的啊！現在我做板子
，不論簡單的還是複雜的，都用這個，小板兒一天搞定。用熟了

，那是相當的爽。



4 Mentor WG稍遜於CADENCE

，但同樣是頂級工具，針對的是高端電路設計，同樣有自己的仿真工具。隻不過在國內其支持商還相對少點，不如Cadence用的多。



其他的就不提了
，用的人很少。



如果很少做高速板，建議用pads吧，畢竟學習起來相對容易。如果經常做高速板，建議還是選Cadence，一個是國內做高速板用Cadence比較多
，第二
，因為流行，所以學習的話交流的人也多點。很多大公司都用它
，會Protel和會Cadence allegro的薪水是不一樣的。
