電磁幹擾(EMI)是一種會通過導致意外響應或完全工作實效從而影響電氣/電子設備性能的能量。

EMI是由輻射電磁場或者感應電壓和電流產生的。當前高速數字係統中的高時鍾頻率和短邊率也會導致EMI問題。

傳導和發射EMI的一個重要產生源是連接交流電源線的電氣設備，例如電腦和開關電源，以及帶有電動馬達的電氣設備

，例如冰箱、空調和電單車等。

一旦電氣設備的EMI傳導到一個電路裏，裏麵的線纜就會像一根天線一樣，將傳導EMI以RFI(無線電幹擾)的形式“廣播”到整個電路中。

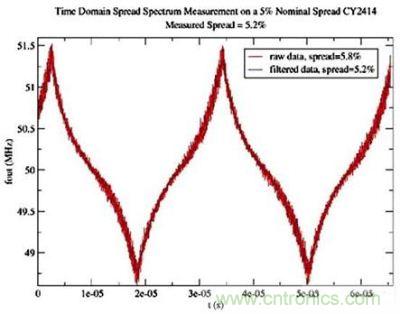

圖1：時鍾域裏的Hershey Kiss展頻時鍾頻率概圖

EMI可能影響不大
，也可能導致災難性的故障，所以對EMI的有效控製是非常重要的。電磁兼容性(EMC)是指係統能在指定環境下運行而不會傳導或發射過量電池幹擾的能力。

EMI標準和相關成本

EMC標準的宗旨是為了確保電子設備不會影響其它電子設備的運行甚至導致設備的故障。各國針對“電視、廣播
、便攜式娛樂設備、電子遊戲和互聯網設備”等消費電子設備的EMI屏蔽功能的要求各有不同。

目前為止已經有各種各樣的組織發布了EMI規範。在美國
，FCC發布了針對A級和B級電子設備的第15部分J章規範。A級和A層規範針對的是工業設備
，而B級和B層規範則適用於消費電子產品。EMI規則減少了電子設備之間的幹擾，解決了健康和安全方麵的問題。

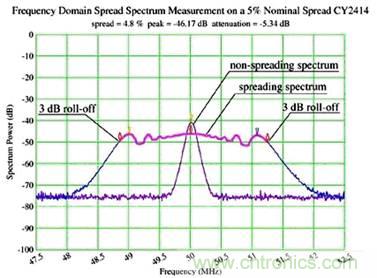

圖2：頻率域裏的展頻時鍾頻率概圖

如何控製EMI，一般要考慮以下幾個因素：

1) PCB設計－“靈敏元件

、電源和地麵層的隔離”
2) 電路電流－“EMI輻射會隨電流增大而增加”
3) 頻率，包括回轉率－“EMI輻射會導致頻率升高”
4) 帶寬
5) 電路回路區域－“保持在最小”
6) 屏蔽/過濾－“結合合理的設計、過濾、屏蔽和其它技巧，來以最低成本的方法將EMI控製在所需等級”
7) 展頻時鍾－“合適的展頻數量和調製頻率”
8) 抖動應用係統中時鍾的中心頻率
，以便將輻射能量擴展到多個頻段，而不是讓所有能量輻射到一個頻率。

控製和降低EMI的方法

控製和降低EMI有兩個基本方法：抑製和吸收。最常用的降噪方法包括合理的設備電路設計
、屏蔽
、接地、過濾、隔離
、分隔和定向、電路阻抗級控製、線纜設計和噪音消除等。

這些方法要求使用無源和有源元件，例如濾波器、扼流器

、鐵氧體磁珠、箔片，並結合PCB設計規則和展頻時鍾生成器(SSCG)。

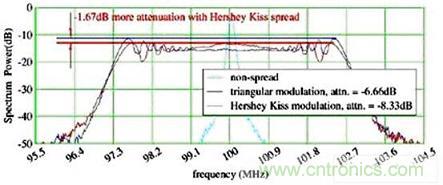

圖3：Hershey Kiss展頻概圖的優勢

[member]
[page]
在源頭處解決EMI問題

EMC設計的一個基本原則是在PCB的源頭處減弱EMI。展頻法是指有意將特別帶寬中產生的輻射能量擴展到頻率域
，產生一個帶寬更大的信號。展品時鍾生成器(SSCG)就可以執行這一功能。

在選擇展頻時鍾來減弱消費電子產品的EMI時
，開發人員必須確保以下幾點：

1) 係統必須通過EMI型式測試。良好的頻率概圖和調製頻率是最重要的。高質量的Hershey Kiss頻率概圖在降低EMI上是性能最好的
；與之相比，三角頻率概圖需要更大的擴展量才能將EMI降低到同樣等級(見圖1至圖3)。調製頻率越高，就能將EMI降到更低的程度(如圖4)。

2)即便展頻有副作用，也要保持係統性能。首先，PLL必須運行於一個理想狀態，例如較高的PFD和VCOpinlvheshidangdedaikuandengdeng。dier
，pinlvkuozhanliangbixujinkenengxiao，yibianbaochijiaogaodexitongshixuyuduhejiaodidezhouqijiandoudong。pinlvkuozhanlianggengxiao，xitongdepingjunpinlvjiubuhuijiangditaiduo，yinerxitongdeyunxingsuduyejiubuhuinameman。

3)要yao將jiang對dui係xi統tong總zong成cheng本ben的de影ying響xiang最zui小xiao化hua。在zai消xiao費fei電dian子zi產chan品pin中zhong，展zhan頻pin時shi鍾zhong芯xin片pian的de價jia格ge向xiang來lai是shi一yi個ge主zhu要yao的de價jia格ge問wen題ti。但dan是shi，在zai最zui近jin幾ji年nian消xiao費fei電dian子zi產chan品pin複fu雜za性xing越yue來lai越yue高gao的de同tong時shi
，開kai發fa人ren員yuan也ye要yao慎shen重zhong考kao慮lv開kai發fa成cheng本ben和he風feng險xian。

比如，在抑製EMI和抖動中即便隻有一項要求沒有達到
，消費電子產品的係統時鍾需要調整的可能性就更大。可編程型抑製EMI的方法的靈活性，可以大大降低開發成本和風險，從而確保滿足所有要求。

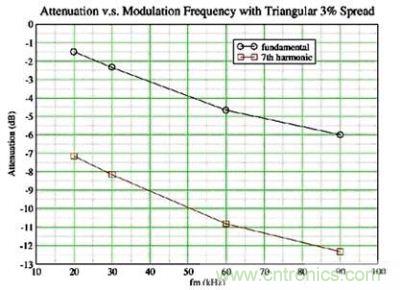

圖4：通過調製頻率降低EMI

展頻時鍾生成器

展頻時鍾生成器(SSCG)可分成可編程和不可編程兩種，也可以根據其是否有Hershey Kiss頻率還是三角展頻來分類。不同消費電子產品的展頻時鍾對於頻率
、中心或向下擴展
、擴展量、調製頻率、Hershey Kiss或三角展頻等的要求是不同的。

由於非可編程式展頻時鍾芯片是為特殊應用定製的，頻率範圍和擴展量隻有幾個固定的可選項，要在最大化成本/性能的同時滿足最優展頻要求，就變得非常困難。

市場上大部分固定功能的時鍾芯片都有多個固定的可選擇輸入頻率範圍(如20-40MHz, 40-80MHz和80-160MHz)以及擴展率(如0.5%, 1%, 2%和3%)。要實現優化，就需要兩套PLL參數，一套針對EMI抑製性能，另一套麵向PLL性能。

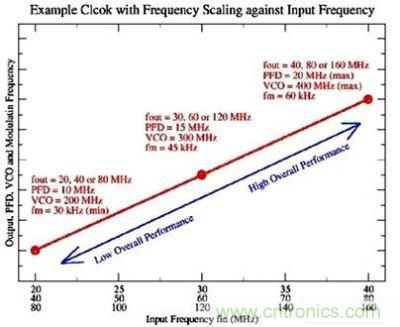

圖5：GP SSCG緩衝器芯片中的頻率調整

當實際配置和這些理想設置有偏差時，各種副作用就會產生。比如，如果輸入頻率不在所選範圍的正中
，VCO和調製頻率就會被直線調整(下圖6)。

如果PLL帶寬太低(一般是由於控製周期間抖動，如圖6所示)，那麼頻率概圖就會變形
，從而影響EMI性能。

當輸入頻率最低時，結果是最糟糕的：因為PDF和VCO頻率都很低，周期間抖動大大增加，並且由於調製頻率低而頻率概圖可能變形，EMI抑製性能就會大大降低。

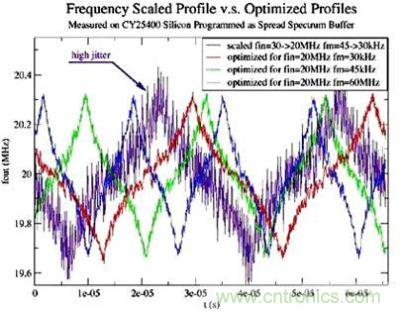

圖6：頻率調整和理想概圖比較

當擴展量的選擇受到限製時，開發人員就必須選擇一個超出需要的更大擴展量。這常常會增加周期間抖動，並降低係統時序預算。

如(ru)果(guo)沒(mei)有(you)一(yi)個(ge)擴(kuo)展(zhan)率(lv)可(ke)以(yi)滿(man)足(zu)係(xi)統(tong)要(yao)求(qiu)
，開(kai)發(fa)人(ren)員(yuan)就(jiu)必(bi)須(xu)要(yao)求(qiu)時(shi)鍾(zhong)供(gong)應(ying)商(shang)對(dui)設(she)計(ji)作(zuo)出(chu)改(gai)動(dong)並(bing)提(ti)供(gong)一(yi)款(kuan)新(xin)的(de)芯(xin)片(pian)
，而(er)這(zhe)個(ge)過(guo)程(cheng)中(zhong)
，哪(na)怕(pa)僅(jin)僅(jin)是(shi)改(gai)變(bian)一(yi)個(ge)金(jin)屬(shu)層(ceng)那(na)麼(me)簡(jian)單(dan)，也(ye)最(zui)少(shao)需(xu)要(yao)數(shu)周(zhou)的(de)時(shi)間(jian)，並(bing)且(qie)成(cheng)本(ben)一(yi)般(ban)都(dou)非(fei)常(chang)高(gao)。

yuzhixiangbi，yigekebianchengdezhanpinshizhongshengchengqizenenggoutigongzhichikexianchangbianchengxingdetongyongshizhong，bingjiehepianshangfeiyishixingcunchuqi
，shixiandongtaidezhanpincanshuzhongzhi，congerbuxuyaorangchangjiahuadaliangshijianhechengbenduixinpianjinxinggaidong。

可編程性還讓展頻時鍾性能能夠針對所要求的規格進行優化。比如，開發人員可以規定2.1%的精確擴展率(而不是固定選擇的3%)，或者為實現所需的頻率設置而優化調製模式。

上麵的圖4展示了如何利用一個帶有2個展頻PLL的4PLL型時鍾芯片，通過調製頻率優化來輕鬆將EMI降低3 ～4 dB的。這些擴展的PLL都有兩個獨立擴展模式可供選擇。

大部分開發人員都更喜歡使用Hershey Kiss展頻時鍾來實現更好的EMI抑製性能，但很多時鍾供應商都隻提供線性展頻時鍾。在理想情況下，一個SSCG必須同時提供Hershey Kiss和線性展頻時鍾。圖3展示出Hershey Kiss展頻時鍾在上麵所示的4PLL時鍾芯片測試條件下一次性EMI降低了1.67dB。

另外，重要的時鍾參數，例如PLL電荷泵電流、VCOzengyiheshuchuqudongqiangdu，doushibixunenggoubianchengshezhide。zheyangdelinghuoxingnenggoudadatigaoxitongxingneng

，jianshaoxitongkaifashijian
，jianggaidongxianzhidaozuixiaobingjiangdifengxian。
