【導讀】熱繼電器作為電動機過載保護的核心組件
，其性能直接影響工業設備的運行安全與壽命。本文將深入解析熱繼電器的工作原理
、關鍵技術參數
、選型策略及故障處理方案，為工程師提供實用參考。

熱繼電器作為電動機過載保護的核心組件
，其性能直接影響工業設備的運行安全與壽命。本文將深入解析熱繼電器的工作原理、關鍵技術參數、選型策略及故障處理方案
，為工程師提供實用參考。

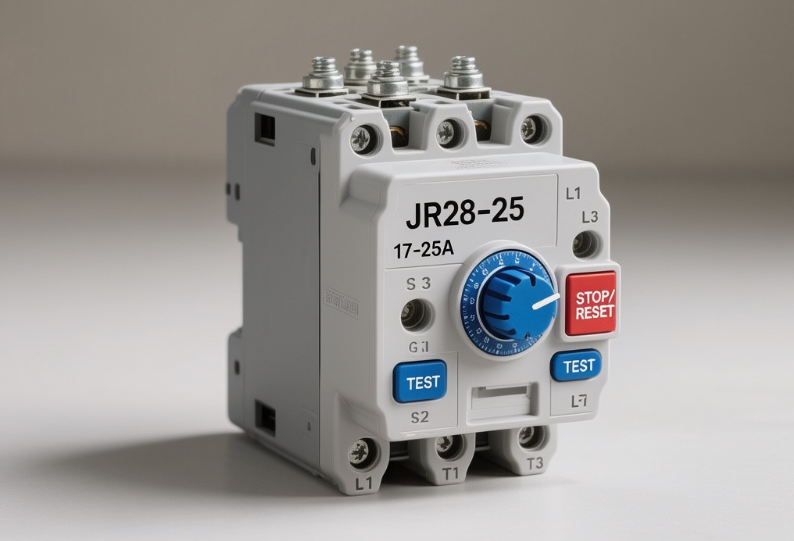

一、熱繼電器的工作原理與結構設計

熱繼電器通過電流熱效應實現保護功能

，其核心結構包含雙金屬片、熱元件
、動作機構和觸點係統。當電動機過載時，過載電流流經熱元件產生熱量
，使兩種不同膨脹係數的金屬片（雙金屬片）發生彎曲變形。當彎曲達到臨界點，推動連杆機構斷開控製電路的常閉觸點
，切斷電動機電源。這種設計基於反時限特性：過載電流越大，動作時間越短，例如1.2倍額定電流時2小時內動作，1.5倍額定電流時2分鍾內動作。

核心結構演進：

●直熱式與間熱式：直熱式電流直接通過雙金屬片，間熱式通過鄰近導體發熱。

●斷相保護機製：采用差動結構（如JR36係列），當電動機一相斷電時，通過內部杠杆差動放大不平衡電流，觸發保護動作。

●複位方式：支持手動複位（需按鈕操作）和自動複位（雙金屬片冷卻後自動恢複），適應不同工況需求。

二、關鍵參數與性能指標

1.額定電氣參數：

●電壓範圍：交流220V至690V，覆蓋低壓電氣係統。

●電流容量：0.1A–500A（如T係列），支持大功率電動機。

●頻率適應性：45–62Hz

，兼容全球主流電網標準。

2. 保護特性：

●整定電流可調：通過旋轉凸輪調節動作閾值，範圍通常為0.95–1.05倍電動機額定電流。

●溫度補償：內置補償雙金屬片
，避免環境溫度變化導致誤動作。

●可返回時間：6倍額定電流下返回時間0.5–0.7倍動作時間，避免啟動瞬間誤觸發。

三、選型策略與工程應用

1. 基於電動機特性的選型：

●容量匹配：熱繼電器整定電流取電動機額定電流的0.95–1.05倍。

●絕緣等級：F/H級絕緣電動機過載能力強，需選更高整定值。

●啟動條件：啟動時間超過6秒或慣性負載，整定電流需高於額定值。

2. 拓撲結構適配：

●Y型接法電動機：普通三相熱繼電器即可實現斷相保護。

●Δ型接法電動機：必須選用帶差動斷相保護的型號（如JR20或T係列）。

3. 場景化配置：

●頻繁啟停場景：起重電機等不宜采用熱繼電器，推薦熱敏電阻或溫度繼電器。

●電網波動環境：三相電壓不平衡時優先選用三相熱繼電器。

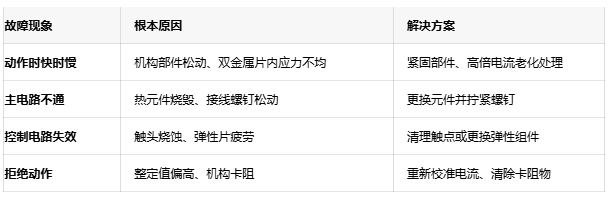

四、典型故障診斷與處理

五、技術演進與市場主流產品

●T係列：引進ABB技術，支持500A電流
，具備手動/自動複位雙模式。

●NR2係列：覆蓋0.1–150A，集成溫度補償與斷相保護
，符合IEC 60947標準。

●JR36係列：國產化代表
，0.25–160A寬範圍
，適配CJT1接觸器。

六、結語

熱(re)繼(ji)電(dian)器(qi)技(ji)術(shu)曆(li)經(jing)從(cong)基(ji)礎(chu)過(guo)載(zai)保(bao)護(hu)到(dao)智(zhi)能(neng)斷(duan)相(xiang)保(bao)護(hu)的(de)演(yan)進(jin)，其(qi)選(xuan)型(xing)精(jing)準(zhun)性(xing)與(yu)應(ying)用(yong)可(ke)靠(kao)性(xing)直(zhi)接(jie)決(jue)定(ding)電(dian)動(dong)機(ji)係(xi)統(tong)壽(shou)命(ming)。工(gong)程(cheng)師(shi)需(xu)結(jie)合(he)負(fu)載(zai)特(te)性(xing)、電網條件及保護需求，選擇符合國際標準、具備全功能保護的型號，並建立定期校準機製，以保障工業動力係統的持續穩定運行。
