如果，輸入輸出間必需絕緣時，可利用變壓器絕緣。

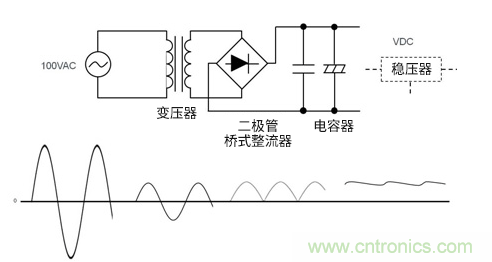

而且，利用二極管橋式整流器將已經降壓的AC電壓轉換成DC，接著用電容器加以平滑
，最終轉換成紋波較小的DC電壓。整流後的DC電壓是指AC的峰值電壓(AC×√2)減去二極管的正向電壓後的數值。



當不必確保輸出穩定時
，就可以將DC電dian壓ya作zuo為wei輸shu出chu電dian壓ya。電dian壓ya的de初chu期qi值zhi取qu決jue於yu變bian壓ya器qi的de匝za數shu比bi，負fu載zai電dian流liu越yue增zeng加jia，電dian壓ya越yue降jiang低di。必bi須xu確que保bao輸shu出chu穩wen定ding時shi，使shi用yong穩wen壓ya器qi穩wen定ding電dian壓ya。此ci時shi
，將jiang變bian壓ya器qi二er次ci側ce的de電dian壓ya，設she定ding成cheng適shi合he利li用yong穩wen壓ya器qi轉zhuan換huan的de電dian壓ya。例li如ru最zui後hou設she定ding



12VDC，整流後的電壓為18VDC
，就能抑製電壓損耗

，不會因為工作而變低
，但也不會因此變高。



變壓器方式使用部件



使用變壓器方式的AC/DC轉換實際的部件示例。

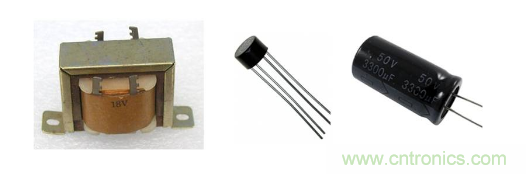

圖4 變壓器方式的AC/DC轉換使用部件例：由左至右分別是變壓器、二極管橋式整流器
、電解電容器



雖然是轉換AC/AC的變壓器，但AC的頻率為50/60Hz，因此必須使用低頻變壓器。設計電源用變壓器，稱為電源變壓器或商用頻率用變壓器(商用變壓器)等。請將變壓器的大小（體積）考慮成和電源輸出功率量成正比。我們身邊最常見到的例子就是AC適配器
，電流容量的越大
，也越大越重。變壓器的基本構造是指被稱為Core的鐵芯和一次及二次的線圈所組成。鐵芯一般以矽鋼片製造而成。



二極管橋式整流器是連接4個整流用二極管
，並一體化封裝。形狀除了照片所示範例外，還有SIP和DIP的方形封裝。此外，也可以使用4個整流二極管組裝成橋式二極管。二極管也有隨容許電流增大尺寸增大的傾向。



至於電容器，基本上使用電解電容器。所需電容值會因負載或可容許紋波而變化，但大致上約數百~數千μF。電源輸出功率愈大，電容器的體積就會愈大。



在產生一般電子電路電源電壓的電路中
，隻有變壓器能處理高電壓。其他部件選擇符合所製作dDC電壓的額定值產品。



此變壓器方式是指以往最常使用的方式。

（來源：ROHM
，作者：ROHM）
