普通矽二極管與肖特基二極管的異同
發布時間:2019-12-02 責任編輯:xueqi
【導讀】普(pu)通(tong)矽(gui)二(er)極(ji)管(guan)與(yu)肖(xiao)特(te)基(ji)二(er)極(ji)管(guan)都(dou)是(shi)單(dan)向(xiang)導(dao)電(dian),可(ke)用(yong)於(yu)整(zheng)流(liu)場(chang)合(he)。區(qu)別(bie)是(shi)普(pu)通(tong)矽(gui)二(er)極(ji)管(guan)的(de)耐(nai)壓(ya)可(ke)以(yi)做(zuo)得(de)較(jiao)高(gao),但(dan)是(shi)它(ta)的(de)恢(hui)複(fu)速(su)度(du)低(di),隻(zhi)能(neng)用(yong)在(zai)低(di)頻(pin)的(de)整(zheng)流(liu)上(shang),如(ru)果(guo)是(shi)高(gao)頻(pin)的(de)就(jiu)會(hui)因(yin)為(wei)無(wu)法(fa)快(kuai)速(su)恢(hui)複(fu)而(er)發(fa)生(sheng)反(fan)向(xiang)漏(lou)電(dian),最(zui)後(hou)導(dao)致(zhi)管(guan)子(zi)嚴(yan)重(zhong)發(fa)熱(re)燒(shao)毀(hui)。
肖特基二極管的耐壓能常較低,但是它的恢複速度快,可以用在高頻場合,故開關電源采用此種二極管作為整流輸出用,盡管如此,開關電源上的整流管溫度還是很高的。
肖特基二極管是以其發明人肖特基博士(Schottky)命名的,是肖特基勢壘二極管(Schottky Barrier Diode,縮寫成SBD)的簡稱。
和其他的二極管比起來,肖特基二極管有什麼特別的呢?
SBD不是利用P型半導體與N型半導體接觸形成PN結原理製作的,而是利用金屬與半導體接觸形成的金屬-半導體結原理製作的。因此,SBD也稱為金屬-半導體(接觸)二極管或表麵勢壘二極管,它是一種熱載流子二極管。

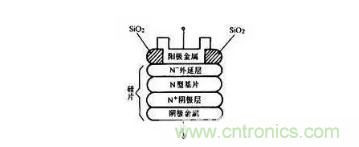

典型的肖特基整流管的內部電路結構是以N型半導體為基片,在上麵形成用砷作摻雜劑的N-外延層。陽極使用鉬或鋁等材料製成阻檔層。用二氧化矽(SiO2)來消除邊緣區域的電場,提高管子的耐壓值。N型基片具有很小的通態電阻,其摻雜濃度較H-層要高100%倍。在基片下邊形成N+陰極層,其作用是減小陰極的接觸電阻。通過調整結構參數,N型基片和陽極金屬之間便形成肖特基勢壘,如圖所示。當在肖特基勢壘兩端加上正向偏壓(陽極金屬接電源正極,N型基片接電源負極)時,肖特基勢壘層變窄,其內阻變小;反之,若在肖特基勢壘兩端加上反向偏壓時,肖特基勢壘層則變寬,其內阻變大。

肖特基整流管僅用一種載流子(電子)輸送電荷,在勢壘外側無過剩少數載流子的積累,因此,不存在電荷儲存問題(Qrr→0),使開關特性獲得時顯改善。其反向恢複時間已能縮短到10ns以內。但它的反向耐壓值較低,一般不超過去時100V。因此適宜在低壓、大電流情況下工作。利用其低壓降這特點,能提高低壓、大電流整流(或續流)電路的效率。
利li用yong金jin屬shu與yu半ban導dao體ti接jie觸chu形xing成cheng肖xiao特te基ji勢shi壘lei構gou成cheng的de微wei波bo二er極ji管guan稱cheng為wei肖xiao特te基ji勢shi壘lei二er極ji管guan。這zhe種zhong器qi件jian對dui外wai主zhu要yao呈cheng現xian非fei線xian性xing電dian阻zu特te性xing是shi構gou成cheng微wei波bo混hun頻pin器qi、檢波器和微波開關等的核心元件。
結構
肖特基勢壘二極管有兩種管芯結構:點接觸型和麵結合型如圖所示。

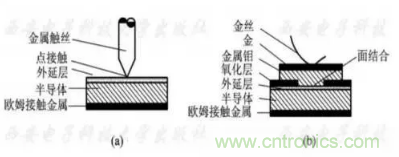

點接觸型管芯用一根金屬絲壓接在N型半導體外延層表麵上形成金半接觸。麵結合型管芯先要在N型半導體外延層表麵上生成二氧化矽(SiO2)保護層,再用光刻的辦法腐蝕出一個小孔,暴露出N型半導體外延層表麵,澱積一層金屬膜(一般采用金屬鉬或鈦,稱為勢壘金屬)形成金半接觸,再蒸鍍或電鍍一層金屬(金、銀等)構成電極。
兩種管芯結構的半導體一側都采用重摻雜N+層作襯底,並在其上形成歐姆接觸的電極。麵結合型管性能要優於點接觸管,
主要原因在於:
(1) 點(dian)接(jie)觸(chu)管(guan)表(biao)麵(mian)不(bu)易(yi)清(qing)潔(jie),針(zhen)點(dian)壓(ya)力(li)會(hui)造(zao)成(cheng)半(ban)導(dao)體(ti)表(biao)麵(mian)畸(ji)變(bian)。其(qi)接(jie)觸(chu)勢(shi)壘(lei)不(bu)是(shi)理(li)想(xiang)的(de)肖(xiao)特(te)基(ji)勢(shi)壘(lei)受(shou)到(dao)機(ji)械(xie)震(zhen)動(dong)時(shi)還(hai)會(hui)產(chan)生(sheng)顫(chan)抖(dou)噪(zao)聲(sheng)。麵(mian)結(jie)合(he)型(xing)管(guan)金(jin)半(ban)接(jie)觸(chu)界(jie)麵(mian)比(bi)較(jiao)平(ping)整(zheng)不(bu)暴(bao)露(lu)而(er)較(jiao)易(yi)清(qing)潔(jie)其(qi)接(jie)觸(chu)勢(shi)壘(lei)幾(ji)乎(hu)是(shi)理(li)想(xiang)的(de)肖(xiao)特(te)基(ji)勢(shi)壘(lei)。
(2) 不同的點接觸管在生產時壓接壓力不同
使得肖特基結的直徑不同。因此性能一致性差可靠性也差。麵結合型管采用平麵工藝

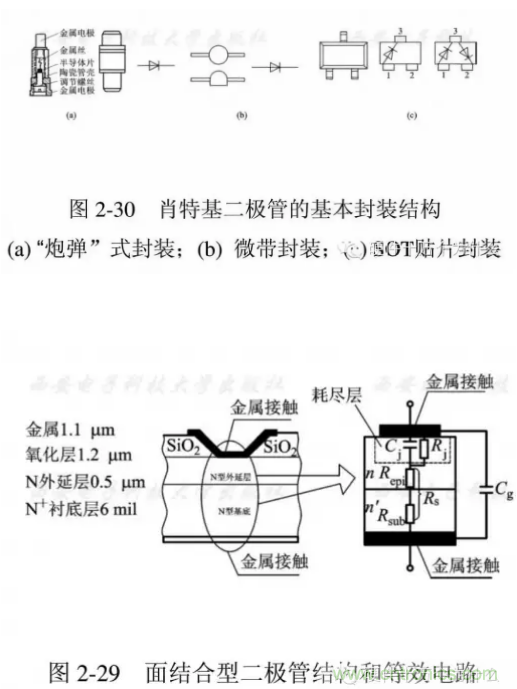

因此性能穩定,一致性好,不(bu)易(yi)損(sun)壞(huai)。圖(tu)中(zhong)給(gei)出(chu)一(yi)種(zhong)麵(mian)結(jie)合(he)型(xing)二(er)極(ji)管(guan)的(de)結(jie)構(gou)圖(tu)和(he)等(deng)效(xiao)電(dian)路(lu)。從(cong)中(zhong)可(ke)以(yi)看(kan)出(chu)各(ge)部(bu)分(fen)的(de)結(jie)構(gou)尺(chi)寸(cun)量(liang)級(ji)。通(tong)常(chang)這(zhe)種(zhong)管(guan)芯(xin)要(yao)進(jin)行(xing)封(feng)裝(zhuang)才(cai)能(neng)方(fang)便(bian)地(di)使(shi)用(yong)。肖(xiao)特(te)基(ji)勢(shi)壘(lei)二(er)極(ji)管(guan)的(de)典(dian)型(xing)封(feng)裝(zhuang)結(jie)構(gou)可(ke)采(cai)用(yong)“炮彈”式、微帶式、SOT貼片式等如圖2-30所示。

問:肖特基二極管與普通二極管從外觀上如何區分?肖特基二極管與普通二極管標識有何區別?
答:除了型號,外形上一般沒什麼區別,但可以測量正向壓降進行區別,直接用數字萬用表測(小電流)普通二極管在0.5V以上,肖特基二極管在0.3V以下,大電流時普通二極管在0.8V左右,肖特基二極管在0.5V以下;SR350 就是表示3A50V。另肖特基二極管耐壓一般在100V以下,沒有150V以上的。
什麼是快恢複二極管?

快恢複二極管(簡稱FRD)是一種具有開關特性好、反向恢複時間短特點的半導體二極管,主要應用於開關電源、PWM脈寬調製器、變頻器等電子電路中,作為高頻整流二極管、續流二極管或阻尼二極管使用。
快恢複二極管的內部結構
與普通PN結二極管不同,它屬於PIN結型二極管,即在P型矽材料與N型矽材料中間增加了基區I,構成PIN矽片。因基區很薄,反向恢複電荷很小,所以快恢複二極管的反向恢複時間較短,正向壓降較低,反向擊穿電壓(耐壓值)較高。
通常,5~20A的快恢複二極管管采用TO–220FP塑料封裝,20A以上的大功率快恢複二極管采用頂部帶金屬散熱片的TO–3P塑料封裝,5A以下的快恢複二極管則采用DO–41、DO–15或DO–27等規格塑料封裝。
采用TO–220或TO–3P封裝的大功率快恢複二極管,有單管和雙管之分。雙管的管腳引出方式又分為共陽和共陰。
性能特點
1)反向恢複時間
反向恢複時間tr的定義是:電流通過零點由正向轉換到規定低值的時間間隔。它是衡量高頻續流及整流器件性能的重要技術指標。反向恢複電流的波形如圖1所示。IF為正向電流,IRM為最大反向恢複電流。
Irr為反向恢複電流,通常規定Irr=0.1IRM。當t≤t0時,正向電流I=IF。當t>t0時,由於整流器件上的正向電壓突然變成反向電壓,因此正向電流迅速降低,在t=t1時刻,I=0。然後整流器件上流過反向電流IR,並且IR逐漸增大;在t=t2時刻達到最大反向恢複電流IRM值。此後受正向電壓的作用,反向電流逐漸減小,並在t=t3時刻達到規定值Irr。從t2到t3的反向恢複過程與電容器放電過程有相似之處。
2)快恢複、超快恢複二極管的結構特點
快恢複二極管的內部結構與普通二極管不同,它是在P型、N型矽材料中間增加了基區I,構成P-I-N矽片。由於基區很薄,反向恢複電荷很小,不僅大大減小了trr值,還降低了瞬態正向壓降,使管子能承受很高的反向工作電壓。快恢複二極管的反向恢複時間一般為幾百納秒,正向壓降約為0.6V,正向電流是幾安培至幾千安培,反向峰值電壓可達幾百到幾千伏。超快恢複二極管的反向恢複電荷進一步減小,使其trr可低至幾十納秒。

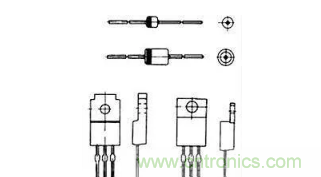

20A以下的快恢複及超快恢複二極管大多采用TO-220封裝形式。從內部結構看,可分成單管、對管(亦稱雙管)兩種。對管內部包含兩隻快恢複二極管,根據兩隻二極管接法的不同,又有共陰對管、共陽對管之分。圖2(a)是C20-04型快恢複二極管(單管)的外形及內部結構。(b)圖和(c)圖分別是C92-02型(共陰對管)、MUR1680A型(共陽對管)超快恢複二極管的外形與構造。它們均采用TO-220塑料封裝,幾十安的快恢複二極管一般采用TO-3P金屬殼封裝。更大容量(幾百安~幾千安)的管子則采用螺栓型或平板型封裝形式。
問:肖特基二極管和快恢複二極管又什麼區別?
答:快恢複二極管是指反向恢複時間很短的二極管(5us以下),工藝上多采用摻金措施,結構上有采用PN結型結構,有的采用改進的PIN結構。其正向壓降高於普通二極管(1-2V),反向耐壓多在1200V以下。從性能上可分為快恢複和超快恢複兩個等級。前者反向恢複時間為數百納秒或更長,後者則在100納秒以下。
肖特基二極管是以金屬和半導體接觸形成的勢壘為基礎的二極管,簡稱肖特基二極管(Schottky Barrier Diode),具有正向壓降低(0.4--0.5V)、反向恢複時間很短(10-40納秒),而且反向漏電流較大,耐壓低,一般低於150V,多用於低電壓場合。
這兩種管子通常用於開關電源。
肖特基二極管和快恢複二極管區別:前者的恢複時間比後者小一百倍左右,前者的反向恢複時間大約為幾納秒~!
前者的優點還有低功耗,大電流,超高速~!電氣特性當然都是二極管阿~!
快恢複二極管在製造工藝上采用摻金,單純的擴散等工藝,可獲得較高的開關速度,同時也能得到較高的耐壓.目前快恢複二極管主要應用在逆變電源中做整流元件。

肖特基二極管:反向耐壓值較低40V-50V,通態壓降0.3-0.6V,小於10nS的反向恢複時間。它是具有肖特基特性的“金屬半導體結”的二極管。其正向起始電壓較低。其金屬層除材料外,還可以采用金、鉬、鎳、鈦等材料。其半導體材料采用矽或砷化镓,多為N型半導體。這種器件是由多數載流子導電的,所以,其反向飽和電流較以少數載流子導電的PN結大得多。由於肖特基二極管中少數載流子的存貯效應甚微,所以其頻率響僅為RC時間常數限製,因而,它是高頻和快速開關的理想器件。其工作頻率可達100GHz。並且,MIS(金屬-絕緣體-半導體)肖特基二極管可以用來製作太陽能電池或發光二極管。
快恢複二極管:有0.8-1.1V的正向導通壓降,35-85nS的反向恢複時間,在導通和截止之間迅速轉換,提高了器件的使用頻率並改善了波形。快恢複二極管在製造工藝上采用摻金,單純的擴散等工藝,可獲得較高的開關速度,同時也能得到較高的耐壓.目前快恢複二極管主要應用在逆變電源中做整流元件。
快速恢複二極管,顧名思義,是比普通二極管PN結的單向導通閥門恢複快的二極管!用途也很廣。
問:肖特基二極管的主要應用場景是什麼?
雖(sui)然(ran)肖(xiao)特(te)基(ji)二(er)極(ji)管(guan)已(yi)經(jing)上(shang)市(shi)有(you)幾(ji)十(shi)年(nian)了(le),新(xin)的(de)發(fa)展(zhan)和(he)產(chan)品(pin)卻(que)不(bu)斷(duan)增(zeng)強(qiang)了(le)它(ta)的(de)特(te)性(xing)並(bing)擴(kuo)展(zhan)了(le)應(ying)用(yong)的(de)可(ke)能(neng)性(xing)。除(chu)了(le)太(tai)陽(yang)能(neng)電(dian)池(chi)板(ban)和(he)汽(qi)車(che),它(ta)們(men)現(xian)在(zai)也(ye)被(bei)用(yong)於(yu)筆(bi)記(ji)本(ben)電(dian)腦(nao)、智能手機和平板電腦的電池充電器。但是,哪些肖特基二極管適合於何種用途呢?
肖特基二極管主要用於以下兩個領域:
1.整流,換句話說,在開關電源(開關模式電源,SMPS)或電源整流器內部的交流至直流轉換,以及直流電壓轉換。
2.阻止直流電流和相反極性的直流的反向流動,例如當電池插入不正確時。
youyuqijiaogaodekaiguansudu,xiaotejierjiguanzhuyaoyongyugaodaweibofanweidegaopinyingyong。zheyeshiyouyutamendedibaohenengli。yinci,tamentongchangzaikaiguandianyuanzhongyixuliuerjiguanhuozhengliuqierjiguandexingshiyongzuojiangdiganyingdianyadebaohuerjiguan,haikeyongzuojiancedianludejietiaoqi。

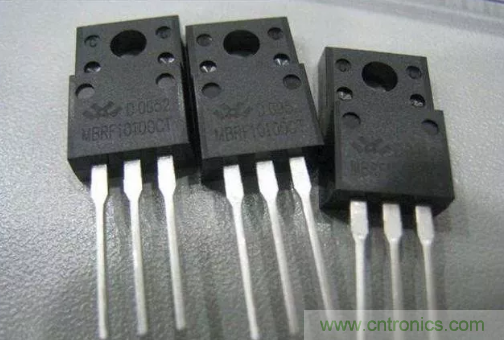

問:為什麼有的二極管是三個管教?
有些用於全波整流的二極管外形象三極管,是兩個二極管反向聯接(負極並在一起)封裝的,一般中間為負極,是為節約地方,使電路板更緊蔟。
