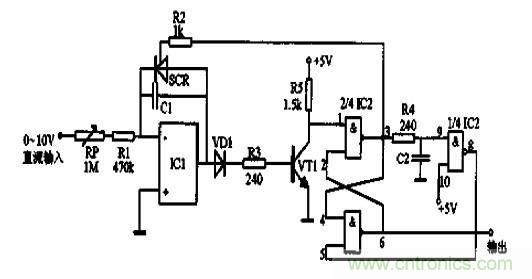

詳解低頻壓控振蕩器電路圖
發布時間：2019-05-06 責任編輯：lina
【導讀】此電路具備良好的線性和精度，輸出為每秒1000個脈衝時，誤差隻有1%。如果每秒10個脈衝，其誤差可以減少到0.001%。
此電路具備良好的線性和精度，輸出為每秒1000個脈衝時，誤差隻有1%。如果每秒10個脈衝，其誤差可以減少到0.001%。
由於可控矽整流器SCR的陰極是連接到運算放大器的相加點。所以應采用負電壓控製。對於正輸入電壓可以倒相後輸入。
電路複位是由R-S觸發器和延時倒相器來完成。平時觸發器Q輸出端為低電平，故可控矽SCR截止，積分器的輸出通過二極管VD1加至三極管VT1的基極。當積分器輸出達到大約1.4V的時候，晶體管導通，使觸發器置位。此時觸發器的Q輸出變成高電平，可控矽SCR導通，積分電容放電。Q輸出的高電平經1us延時和倒相後使觸發器複位，積分電容C放電到大約0.7V的時候，可控矽截止，於是第二個積分周期開始。
