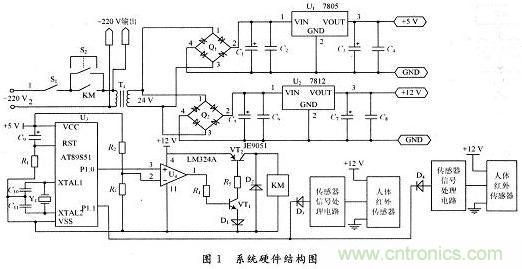

硬件電路如圖1所示。S1為手動電源開關;S2按下閉合，放手斷開;按下S2，單片機啟動運行，經過2 s左右，KM閉合，交流220 V可為電器設備持續供電
，供電5 min後
，單片機根據傳感器檢測到的信息控製電源的供電;當某一路傳感器檢測到信息使P1.1為高電平時，P1.0輸出5 V高電平至U4的3腳
，而U4的2腳隻有1.5 V，這樣U4的1腳輸出高電平使VT1導通，VT2導通
，使12 V的直流電源可以為繼電器JZC-36F的線圈供電，KM閉合，使交流220 V可為電器設備正常供電。當傳感器檢測到信息使P1.1為低電平時
，延時1 min後，再次檢測P1.1，若連續5 min P1.1為低電平，使P1.0輸出低電平至U4的3腳，使U4的1腳輸出低電平至VT1的基極，VT1截止
，VT2截止，繼電器JZC-36F線圈斷電，KM斷開
，切斷交流220 V供電。





VD3，VD4為實現線或而接的隔離二極管，VD2為保護二極管

，VD1是為了抬高VT1的發射極電位，VT2必須采用功率較大的三極管，如JE9051矽中功率晶體管。為了使繼電器可靠地動作
，電路中設計了+5 V和+12 V兩種電源

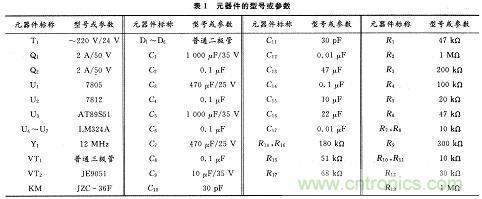

，元器件的型號或參數見表1。

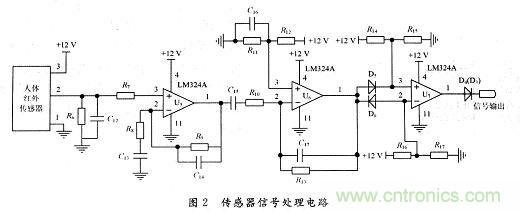

傳感器信號處理電路如圖2所示。人體紅外傳感器用於檢測人體發出的特定波長的紅外線，進行非接觸式距離較遠的檢測
，其工作電壓為3～15 V;當人體進入傳感器感測區域時，傳感器接收到頻率為0.1～8 Hz的人體紅外信號，2腳即輸出微弱的交流信號。





傳感器2腳的輸出信號經兩級放大後，從U6的1腳輸出，信號幅度為0.5～5 V
，直流分量為3 V。U7，D5，D6，R14,R15,R16

，R17，組成雙門電壓比較器
，若U6的1腳無信號輸出，則U7的2腳為3.3 V
，U7的3腳為2.7 V
，U7的1腳輸出低電平;當U6的1腳輸出大於4 V或小於2 V時，U7的1腳輸出高電平至CPU。

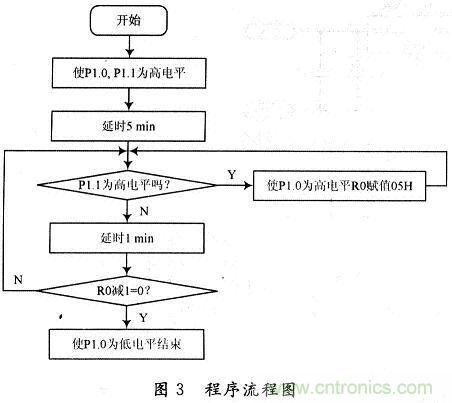

程序流程圖如圖3所示。需要開啟電器設備時，按下S2兩秒左右，啟動單片機，使P1.0為高電平

，KM閉合為電器設備持續供電;使P1.1為高電平，設P1.1為輸入狀態。5 min後開始檢測P1.1
，若P1.1為高電平，使P1.0為高電平，R0賦值05H
，返回再次檢測P1.1;若P1.1為低電平，延時1 min

，若R0減1不為0，返回再次檢測P1.1，若R0減1為0，使P1.0變為低電平，切斷電器設備的供電。

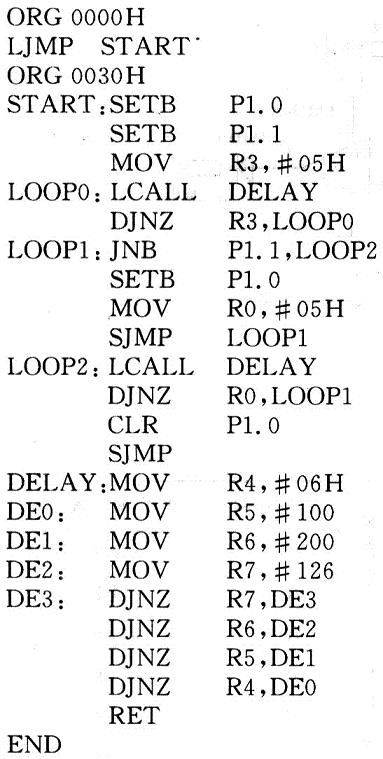

參考源程序如下：







下麵舉例說明本設計方案的應用。在家庭中，根據客廳結構，找一個合適的位置，把圖1所示實際電路安裝在一封閉盒中，要既方便操作，又美觀。圖1中S1可用用戶電源總開關代替
，裝4～6個人體紅外傳感器，從不同方位檢測客廳中有無人在，客廳中除照明以外的所有用電設備的電源都從圖1中交流220 V輸出端輸出。這樣
，客廳中的用電設備啟動後，若連續5 min客廳中無人
，則客廳區的電源自動切斷，既節約了電能，又延長了電器設備的使用時間，可有效地防止電火災的發生。





本(ben)文(wen)的(de)創(chuang)新(xin)點(dian)是(shi)設(she)計(ji)了(le)一(yi)種(zhong)成(cheng)本(ben)低(di)，既(ji)可(ke)有(you)效(xiao)節(jie)約(yue)電(dian)能(neng)
，延(yan)長(chang)電(dian)器(qi)設(she)備(bei)的(de)使(shi)用(yong)壽(shou)命(ming)
，又(you)可(ke)防(fang)止(zhi)電(dian)火(huo)災(zai)的(de)節(jie)能(neng)與(yu)斷(duan)電(dian)保(bao)護(hu)電(dian)路(lu)。它(ta)既(ji)可(ke)家(jia)用(yong)，又(you)可(ke)用(yong)於(yu)辦(ban)公(gong)場(chang)地(di)、學(xue)生(sheng)宿(xiu)舍(she)等(deng)，安(an)裝(zhuang)調(tiao)試(shi)方(fang)便(bian)。通(tong)過(guo)大(da)量(liang)的(de)實(shi)踐(jian)使(shi)用(yong)證(zheng)明(ming)

，隻(zhi)要(yao)傳(chuan)感(gan)器(qi)安(an)裝(zhuang)的(de)位(wei)置(zhi)合(he)適(shi)
，該(gai)設(she)計(ji)能(neng)可(ke)靠(kao)地(di)工(gong)作(zuo)，達(da)到(dao)節(jie)能(neng)與(yu)斷(duan)電(dian)保(bao)護(hu)的(de)目(mu)的(de)，但(dan)不(bu)同(tong)的(de)控(kong)製(zhi)目(mu)的(de)使(shi)用(yong)的(de)傳(chuan)感(gan)器(qi)有(you)所(suo)不(bu)同(tong)，傳(chuan)感(gan)器(qi)輸(shu)出(chu)的(de)信(xin)號(hao)較(jiao)弱(ruo)，必(bi)須(xu)經(jing)過(guo)兩(liang)級(ji)放(fang)大(da)和(he)雙(shuang)門(men)電(dian)壓(ya)比(bi)較(jiao)器(qi)
，送(song)到(dao)P1.1的應該是較強的脈衝信號。
