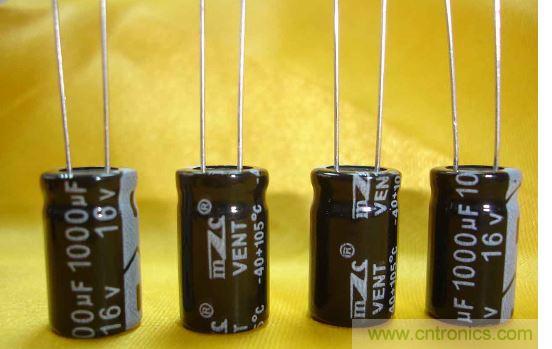

電容是一種容納電荷的器件，其主要作用是對電能進行存儲，並進行能量轉換 。在學習電容相關知識時，大家可能會發現“ESR”這個詞出現的比較頻繁，但是從網絡上又找不到關於這個詞比較詳盡的解釋，所以資料看起來也隻能一知半解。ESR是EquivalentSeriesResistance的縮寫，翻譯成中文就是“等效串連電阻”的意思。



conglilunshanglaishuo，ruguodianrongdexingnengjinhuyuwanmei，nametazishenshibuhuizaochengnengliangsunshide。danshishijishang，yinweizhizaodianrongdecailiaoyoudianzu
，dianrongdejueyuanjiezhiyousunhao，gezhongyuanyindaozhidianrongbiandebu“完美”。這個損耗在外部

，表現為就像一個電阻跟電容串連在一起
，所以就起了個名字叫做“等效串連電阻”。


ESR的出現導致電容的行為背離了原始的定義。



比如，我們認為電容上麵電壓不能突變
，當突然對電容施加一個電流，電容因為自身充電
，電壓會從0開始上升。但是有了ESR
，電阻自身會產生一個壓降，這就導致了電容器兩端的電壓會產生突變。無疑的
，這會降低電容的濾波效果
，所以很多高質量的電源一類的，都使用低ESR的電容器。



同樣的

，在振蕩電路等場合，ESR也會引起電路在功能上發生變化
，引起電路失效甚至損壞等嚴重後果。所以在多數場合，低ESR的電容，往往比高ESR的有更好的表現。不過事情也有例外，有些時候
，這個ESR也被用來做一些有用的事情。



比如在穩壓電路中
，有一定ESR的(de)電(dian)容(rong)，在(zai)負(fu)載(zai)發(fa)生(sheng)瞬(shun)變(bian)的(de)時(shi)候(hou)

，會(hui)立(li)即(ji)產(chan)生(sheng)波(bo)動(dong)而(er)引(yin)發(fa)反(fan)饋(kui)電(dian)路(lu)動(dong)作(zuo)，這(zhe)個(ge)快(kuai)速(su)的(de)響(xiang)應(ying)，以(yi)犧(xi)牲(sheng)一(yi)定(ding)的(de)瞬(shun)態(tai)性(xing)能(neng)為(wei)代(dai)價(jia)，獲(huo)取(qu)了(le)後(hou)續(xu)的(de)快(kuai)速(su)調(tiao)整(zheng)能(neng)力(li)，尤(you)其(qi)是(shi)功(gong)率(lv)管(guan)的(de)響(xiang)應(ying)速(su)度(du)比(bi)較(jiao)慢(man)

，並(bing)且(qie)電(dian)容(rong)器(qi)的(de)體(ti)積(ji)/容量受到嚴格限製的時候。這種情況見於一些使用MOS管做調整管的三端穩壓或者相似的電路中。這時候，太低的ESR反而會降低整體性能。

ESR是等效“串連”電阻，這意味著將兩個電容串連，會增大這個數值，而並聯則會減少之。



實際上，需要更低ESR的場合更多，而低ESR的大容量電容價格相對昂貴

，所以很多開關電源采取並聯的策略，用多個ESR相對高的鋁電解並聯，形成一個低ESR的大容量電容。犧牲一定的PCB空間
，換來器件成本的減少，很多時候都是劃算的。

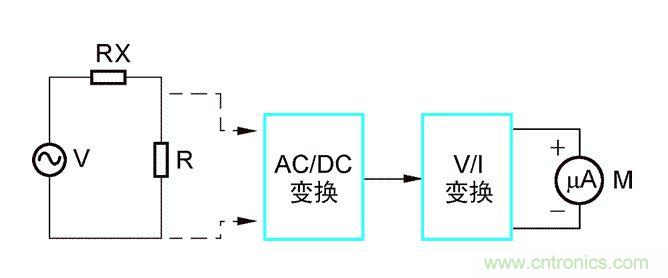

電容ESR的特性


和ESR類似的另外一個概念是ESL，也就是等效串聯電感。早期的卷製電感經常有很高的ESL，而且容量越大的電容，ESL一般也越大。ESL經常會成為ESR的一部分，並且ESL也會引發一些電路故障，比如串連諧振等。但是相對容量來說

，ESL的比例太小，出現問題的幾率很小，再加上電容製作工藝的進步，現在已經逐漸忽略ESL，而把ESR作為除容量之外的主要參考因素了。



順便
，電容也存在一個和電感類似的品質係數Q，這個係數反比於ESR，並且和頻率相關

，也比較少使用。



需要注意的是，如果電路中的故障是由ESR引發的話，那麼想要查找出故障點是比較困難的，這點是因為在設計過程中
，ESR的存在很容易被忽略。針對於此
，在仿真時如果無法確定電容的參數，可在電容上添加小電阻來對受ESR影響的情況進行模擬。一般來說，鉭電容ESR小於100毫歐，而鋁電解電容會大於這個參數，更有甚者

，其ESR高達數歐姆。
