對dui於yu一yi些xie用yong作zuo長chang期qi連lian續xu工gong作zuo設she備bei的de機ji箱xiang散san熱re的de電dian風feng扇shan，其qi工gong作zuo正zheng常chang與yu否fou關guan係xi到dao連lian續xu工gong作zuo設she備bei的de性xing能neng能neng否fou穩wen定ding。但dan是shi
，定ding時shi檢jian查zha這zhe些xie電dian風feng扇shan是shi一yi件jian煩fan人ren的de工gong作zuo，故gu設she計ji一yi款kuan電dian風feng扇shan故gu障zhang告gao警jing電dian路lu
，就jiu顯xian得de非fei常chang必bi要yao。



本設計欲實現的功能是：當電風扇工作正常（有風扇轉速計數脈衝輸入信號時），不告警
；當電風扇故障停轉或轉速過低時，蜂鳴器嗚叫告警。



工作原理：

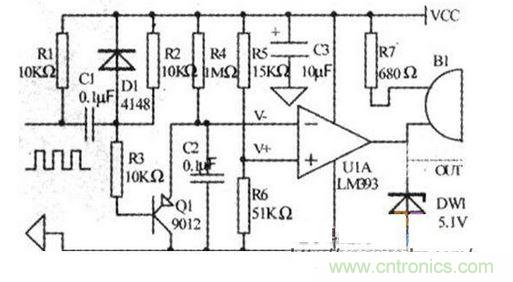

本設計是針對三線式DC儀表散熱的電風扇，該電風扇的紅黑兩引出線為電源和地線，另一根線（黃或白）輸出的是測速脈衝信號，用該信號作為本設計的輸入信號。本設計電路如附圖所示。



上電後經R5
、R6分壓為比較器UIA(LM393)的同相端提供0.773V的電壓V+（即vaC為12V時，V+為9.273V)。電風扇正常工作時，向電路輸入端輸入一定頻率的方波脈衝（見附圖）．電風扇每轉一周輸出兩個脈衝。在低脈衝到來時
，電容C2經Q1(9012)的eb極和R3向電容C1充電，Q1導通，快速將C2電容的電荷泄放掉，比較器U1A的反相端電壓V-低於同相端電壓V+，則比較器輸出高電平，蜂鳴器(B1)不叫。同時VCC經 R2向C1充電
，Q1很快截止，Vcc經R4開始向電容C2緩慢充電；當電風扇向電路輸入上跳脈衝時，電容C1經Dl、R1放電
，同時Q1保持截止狀 態，R4繼續向電容C2緩慢充電
；當下一個低脈衝到來時
，Q1再次導通，又將C2上的電荷快速泄放，電路重複以上過程。如果R4和C2的取值得當，使得在 兩個低脈衝之間的時間間隔內
，保持V-<V+，比較器U1A的輸出將始終保持高電平，蜂鳴器不叫。經推算，R4向C2充電使得v-=V+的時間為： 若Vcc=12V，按電路中元件參數的取值計算

，T=0.1456秒，對應電風扇的轉速為206轉
，分。因此，隻要電風扇的轉速高於206轉，分，蜂鳴器 將保持不叫
，電路不告警。如果電風扇停轉
，電風扇向電路輸入的是持續高電平（或低電平），Q1截止後
，過0.1456秒的時間延遲
，比較器U1A的反相端 電壓V-高於同相端電壓v+，比較器輸出低電平，Vcc經R7向蜂鳴器供電
，蜂鳴器持續嗚叫
，進行停轉告警。



如果電風扇因故障轉速降到206轉，分以下

，比較器輸出電風扇轉速2倍頻率的脈衝信號，則蜂鳴器間歇鳴叫，進行故障告警。





1．電路的工作電源，一般為12V。



2．根據需要調整R4和C2以及R5和R6的參數
，可以選擇電風扇轉速降低到何何產生告警。



3．比較器(LM393)為集電極開路輸出，最大吸入電流為16mA
，因此上拉電阻R7參數的選取需計算。



4．若用該電路給其他電路提供TTL告警信號
，可以將蜂鳴器去掉，R7（選2kΩ以上的阻值）連接到比較器的輸出端，並按圖中虛線所示接人5.1V穩壓二極管DW1（電風扇正常時OUT為高電平
，電風扇停轉時OUT為低電平
，電風扇轉速太低時OUT為脈衝信號）。
