針對移動電話這些可攜式電子產品所使用的ESD保護組件需符合下列幾項要求：



第一、為符合這類電子產品輕薄小巧、易於攜帶的需求
，ESD保護組件的尺寸必須夠小，例如0402封裝尺寸
，甚至0201封裝尺寸，以達到在PCB設計上兼具高聚集度及高度彈性的優勢。

第二、ESD保護組件接腳本身的寄生電容必須要小，避免訊號受到幹擾。例如使用在天線(antenna)的ESD保護組件
，必須考慮到天線所使用的頻段，不同頻段所能夠接受的最小寄生電容值，通常使用在天線的ESD保護組件其寄生電容值必須小於1pF,甚至更低。

第三、ESD保(bao)護(hu)組(zu)件(jian)所(suo)適(shi)用(yong)的(de)最(zui)大(da)工(gong)作(zuo)電(dian)壓(ya)及(ji)單(dan)向(xiang)或(huo)雙(shuang)向(xiang)特(te)性(xing)的(de)選(xuan)擇(ze)
，必(bi)須(xu)考(kao)慮(lv)訊(xun)號(hao)上(shang)下(xia)擺(bai)動(dong)的(de)最(zui)高(gao)及(ji)最(zui)低(di)電(dian)壓(ya)，避(bi)免(mian)訊(xun)號(hao)受(shou)到(dao)影(ying)響(xiang)。例(li)如(ru)使(shi)用(yong)在(zai)手(shou)機(ji)的(de)天(tian)線(xian)，訊(xun)號(hao)最(zui)高(gao)電(dian)壓(ya)通(tong)常(chang)會(hui)超(chao)過(guo)10V且最低電壓會低於0V,必須選擇適用此訊號電壓的雙向ESD保護組件;使用在GPS的天線，最高電壓通常小於5V且最低 電壓不會低於0V,可使用5V單向的ESD保護組件。

第四、ESD防護組件本身對ESD事件的耐受能力必須要高，最少要能承受IEC 61000-4-2接觸模式8kV的ESD轟擊。

第五
、也是最重要的，ESD保護組件在ESD事件發生期間所提供的箝製電壓(clamping voltage)必須要夠低，除了提供受保護電路免於遭受靜電放電的衝擊而造成永久的損傷，還要能確保訊號傳輸不會受到ESD的幹擾。

　　

針對這些可攜式電子產品

，對於ESD保護組件的設計需要同時符合上述所有要求，困難度變的很高。晶焱科技擁有先進的ESD防護設計技術，針對可攜式電子產品，利用自有的專利技術推出一係列0402 DFN/0201 DFN、低電容、雙向/單向、單信道的ESD保護組件，如表一所列。其中0402 DFN封裝大小僅有 1.0 mm x 0.6 mm,厚度隻有 0.55 mm 高;0201 DFN封裝大小更是僅有 0.6 mm x 0.3 mm,厚度隻有 0.3 mm 高，可以滿足可攜式電子產品輕薄小巧對於組件封裝的嚴苛要求。如此細小的封裝尺寸
，更可以整合到係統模塊，作為係統ESD的防護將更具彈性。

　　

特別針對NFC(Near Field Communication)應用中的天線保護推出AZ4217-01F ESD保護組件，這是目前業界唯一提供適用於最大工作電壓17V,具有0402封裝尺寸、極低電容
、雙向特性的ESD保護組件。圖一是 AZ4217-01F的菜單。

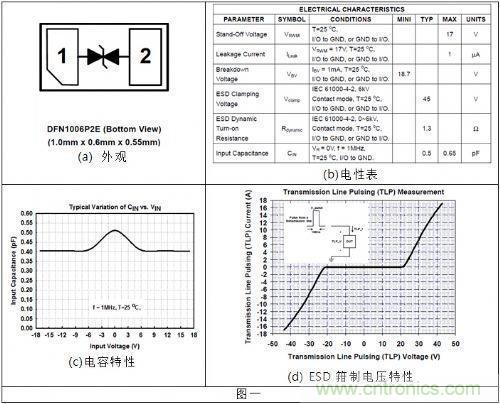

圖1： AZ4217-01F的菜單


除了NFC天線外，在移動電話上還有其他許多RF天線的設計同時存在，因此同樣需要對這些天線設計有ESD防護功能。因此晶焱科技另有推出一係列 ESD防護組件來保護這些RF天線，如具有極低電容0.5pF/0.8pF 的ESD保護組件AZ5325-01F/AZ5425-01F,能滿足IEC 61000-4-2接觸模式至少8kV的ESD轟擊。另有0201封裝尺寸且其ESD耐受度更可高達15kV的AZ5A15-01F,以及具有具有最低的 箝製電壓僅有11V的AZ5215-01F,能提供係統產品於ESD測試時最佳的防護效果。圖二是這係列ESD保護組件的菜單，圖三

、圖四是利用傳輸線脈 衝係統(TLP)測量ESD箝製電壓的結果，觀察TLP電流為17A(等效IEC 61000-4-2接觸模式6kV測試)時的箝製電壓
，與其他相同應用的產品作比較

，均具有最低的箝製電壓。

[page]

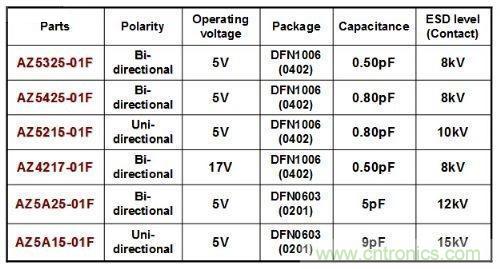

圖2：小尺寸低電容ESD保護組件



:

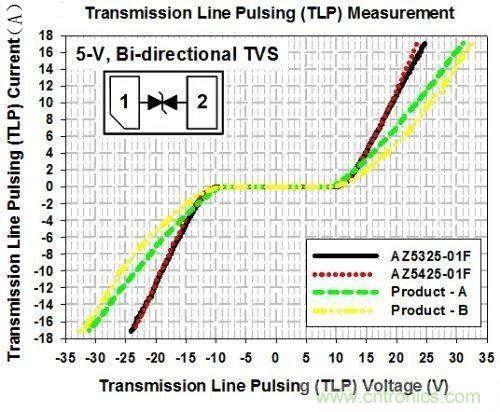

圖3：5-V雙向ESD保護組件的TLP測試曲線

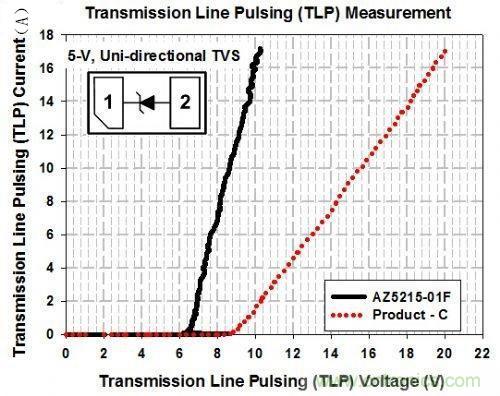

圖4： 5-V單向ESD保護組件的TLP測試曲線
