輸出過壓保護電路的作用是：當dang輸shu出chu電dian壓ya超chao過guo設she計ji值zhi時shi，把ba輸shu出chu電dian壓ya限xian定ding在zai一yi安an全quan值zhi的de範fan圍wei內nei。當dang開kai關guan電dian源yuan內nei部bu穩wen壓ya環huan路lu出chu現xian故gu障zhang或huo者zhe由you於yu用yong戶hu操cao作zuo不bu當dang引yin起qi輸shu出chu過guo壓ya現xian象xiang時shi

，過壓保護電路進行保護以防止損壞後級用電設備。應用最為普遍的過壓保護電路有如下幾種：

1

、可控矽觸發保護電路：


如上圖，當Uo1輸出升高，穩壓管(Z3)擊穿導通，可控矽(SCR1)的控製端得到觸發電壓，因此可控矽導通。Uo2電(dian)壓(ya)對(dui)地(di)短(duan)路(lu)
，過(guo)流(liu)保(bao)護(hu)電(dian)路(lu)或(huo)短(duan)路(lu)保(bao)護(hu)電(dian)路(lu)就(jiu)會(hui)工(gong)作(zuo)，停(ting)止(zhi)整(zheng)個(ge)電(dian)源(yuan)電(dian)路(lu)的(de)工(gong)作(zuo)。當(dang)輸(shu)出(chu)過(guo)壓(ya)現(xian)象(xiang)排(pai)除(chu)
，可(ke)控(kong)矽(gui)的(de)控(kong)製(zhi)端(duan)觸(chu)發(fa)電(dian)壓(ya)通(tong)過(guo)R對地泄放，可控矽恢複斷開狀態。

2、光電耦合保護電路：


如上圖
，當Uo有過壓現象時，穩壓管擊穿導通，經光耦(OT2)R6到地產生電流流過，光電耦合器的發光二極管發光，從而使光電耦合器的光敏三極管導通。Q1基極得電導通， 3842的③腳電降低
，使IC關閉，停止整個電源的工作，Uo為零，周而複始

3

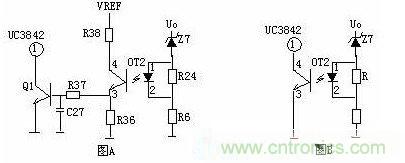

、輸出限壓保護電路

輸出限壓保護電路如下圖，當輸出電壓升高，穩壓管導通光耦導通，Q1基極有驅動電壓而道通
，UC3842③電壓升高
，輸出降低，穩壓管不導通
，UC3842③電壓降低，輸出電壓升高。周而複始
，輸出電壓將穩定在一範圍內(取決於穩壓管的穩壓值)。


4、輸出過壓鎖死電路：

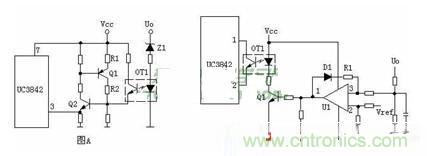

圖A的工作原理是
，當輸出電壓Uo升高，穩壓管導通，光耦導通，Q2基極得電導通，由於Q2的導通Q1基極電壓降低也導通，Vcc電壓經R1、Q1
、R2使Q2始終導通，UC3842③腳始終是高電平而停止工作。在圖B中
，UO升高U1③腳電壓升高，①腳輸出高電平，由於D1、R1的存在，U1①腳始終輸出高電平Q1始終導通
，UC3842①腳始終是低電平而停止工作。
