用了一段時間移動電源

，朋友同事們選購移動電源時也愛問我買哪種，哪種好一點
，多大容量的合適？

更(geng)有(you)懂(dong)一(yi)點(dian)的(de)問(wen)我(wo)哪(na)種(zhong)移(yi)動(dong)電(dian)源(yuan)升(sheng)壓(ya)效(xiao)率(lv)高(gao)。這(zhe)個(ge)我(wo)可(ke)真(zhen)答(da)不(bu)上(shang)來(lai)。我(wo)的(de)移(yi)動(dong)電(dian)源(yuan)都(dou)是(shi)自(zi)己(ji)做(zuo)的(de)，上(shang)麵(mian)圖(tu)片(pian)裏(li)兩(liang)個(ge)白(bai)色(se)的(de)是(shi)聚(ju)合(he)物(wu)電(dian)池(chi)，藍(lan)色(se)是(shi)18650
，電路板都是淘寶買來焊的
，外殼自己買移動硬盤盒用美工刀電鑽挖孔，當然那個18650電源外殼是成品。

所以我有機會把不同的電池和電路板組合互換，實際上我也換過幾次，升壓效率

，我還真沒看出什麼區別。

於是上網搜一下。

升壓效率
，就是指從鋰電池3-4.2V放電電壓升到USB標準電壓5V的效率，大多移動電源都標的85%
，更有97%的。

但我關心的是，比如1000mah的電量，從移動電源裏麵的電池3-4.2V放出來
，經過升壓電路變成5V，然後經過手機充電電路再變成手機電池裏的3-4.2V
，能剩下多少。就是說
，移動電源電池裏麵的1000mah，能實際給手機電池充進多少mah
？還好我有鋰電池容量檢測器。


也是我買的電路板自己組裝的。它通過單片機控製，以600或者900ma恒流放電
，記錄放電到3V截止的時間來計算放電電量。

於是我設計這個實驗：

1，用同一個充電器
，給同一顆18650充滿電。

2
，把充滿電的電池接到我有的3種移動電源電路板上
，給我的iPhone4充電，一直充到電池3V截止。

3，把iPhone4電池拆下來測試充進去了多少電量
，也是放到3V為止。

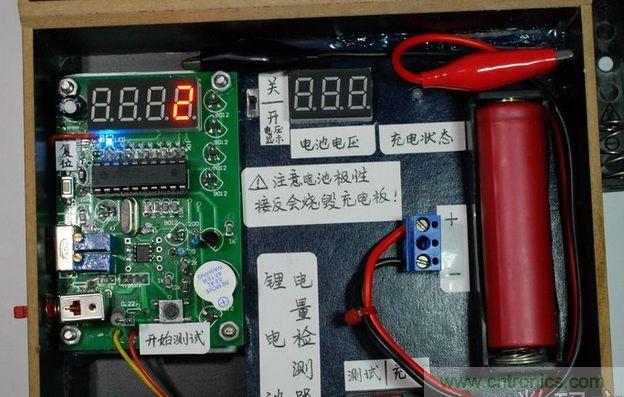

先看看我的18650電池

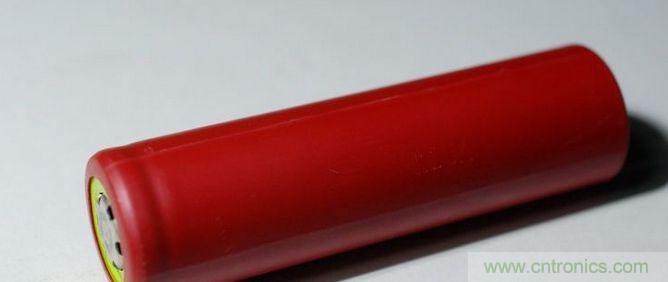

這是我的三洋18650，實測還有2080mah電量，就用它吧，因為隻是我所有18650電池裏麵容量最大的一個了。

充電電路

[page]

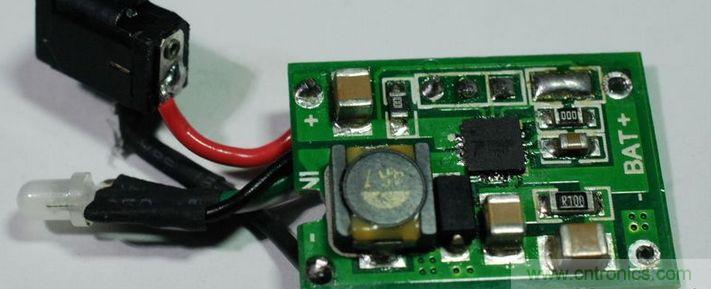

淘寶買的TP5000充電電路
，其實我還有MAX1879電路，但這個電路可以把電池精確地充到4.2V，而且速度快一點。

參加測試的移動電源電路板

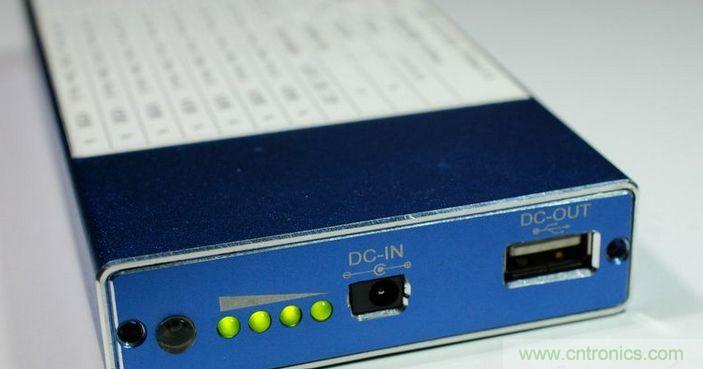

這個是淘寶熱賣的18650移動電源套件
，鋁合金外殼，支持iPhone。

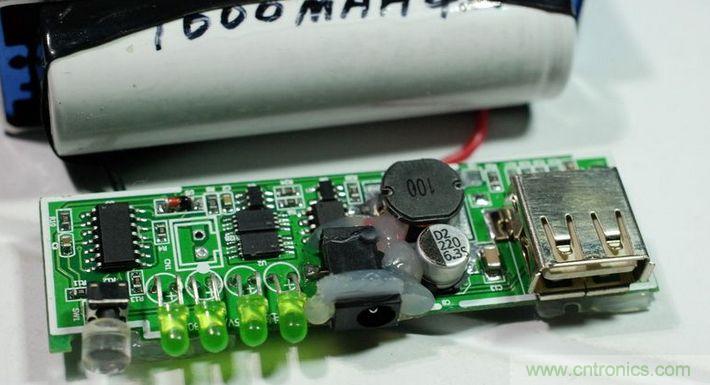

裏麵的電路是這樣的。


電路我改裝了一下，原來是T型USB口充電的，不方便
，我換成了3.5DC插座，原來4顆高亮藍色LED
，一打開能把眼睛閃花，我換成了綠色LED。
當時我已經有了兩個聚合物電池的移動電源
，湊巧得了6節18650，就買了這款電路和外殼，這個外殼鋁合金的，真結實

，也蛋痛。想象一下6節18650加上鋁合金外殼，得有多重。而且表麵那麼光滑，冬天拿著凍手，而且一不小心手甩一下就能飛出去

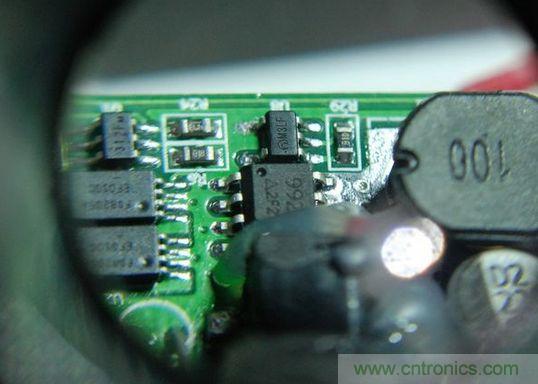

這個電路板用的是TP4056充電
，M3LF升壓電路。都是性價比的選擇

，電路板也便宜，28元。

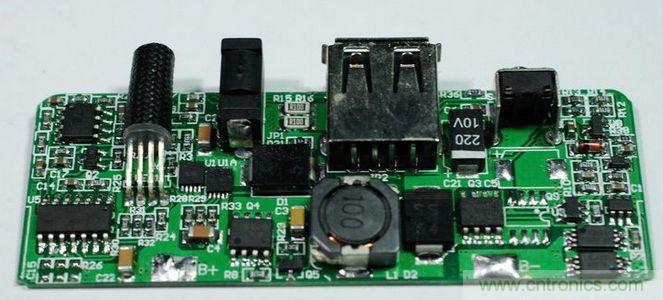

這是我聚合物電池移動電源用的電路板
，也是淘寶熱賣的，36元。

[page]

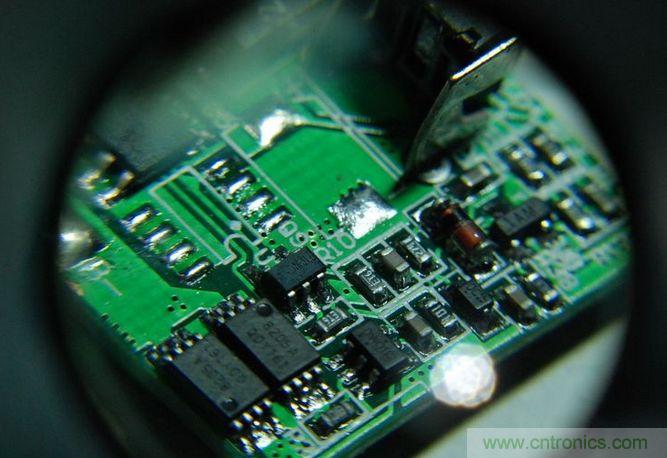

這個也是用的TP4056充電，但它有兩顆TP4056。升壓用的M3LD
，其實跟上麵一樣的芯片。

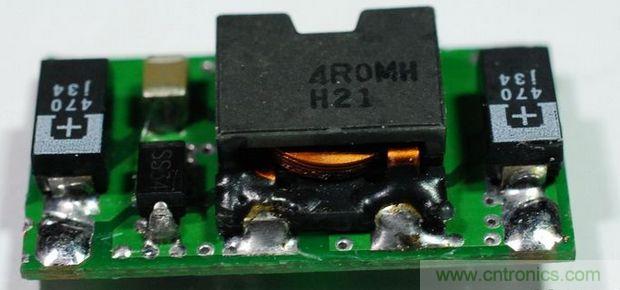

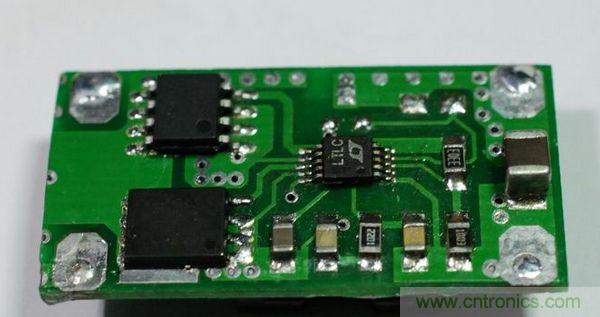

最後出場的是網上關注率很高的LTC1700升壓電路。


這個光升壓板就38元了
，因為它用了淩特公司著名的LTC1700升壓芯片
，據說升壓效率能達到95%以上。


好多使用這款升壓的移動電源都會把它標出來，不管實際是不是用了這個芯片。

上麵的移動電源集成電路板一個28元一個36元，可要是用這個升壓板製作移動電源，加上充電電路和電量顯示電路，光電路就得花接近100元。

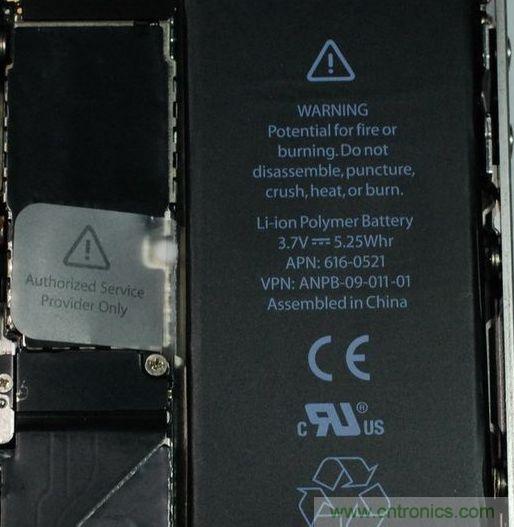

最後介紹我的iPhone4


很可憐被我第N次拆開了，我這是國行，移動營業廳拿的，能排除假電池的顧慮。

電池標稱1420mah，我今天已經把它用iPhone4充滿，然後拆下來放電測試過了
，1316mah，用了兩年了
，看起來衰減真的很少。

樓下開始測試。

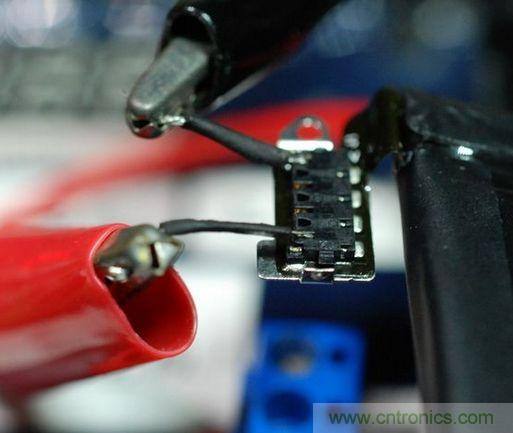

iPhone4電池的接口很小
，我隻有自己弄了兩根線接上測試。

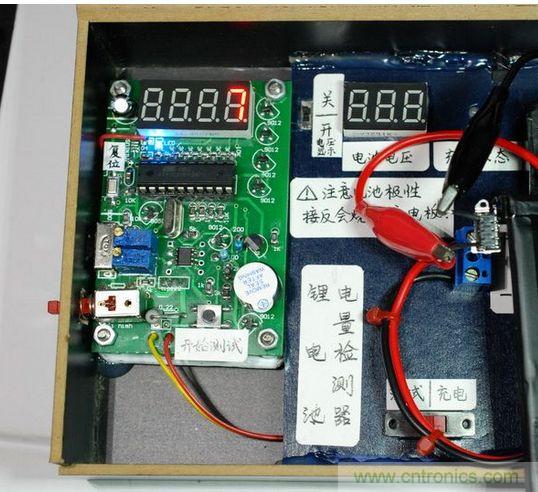

放電測試

[page]

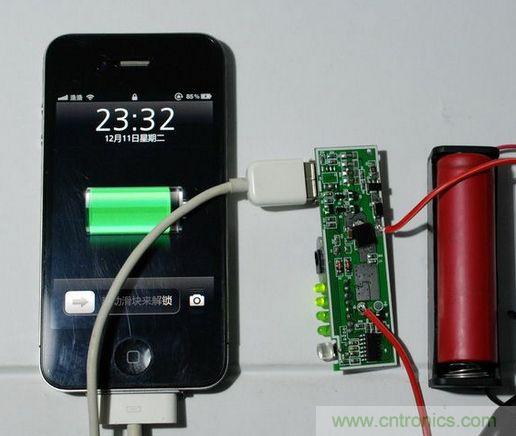

先是用第一款移動電源板充電。

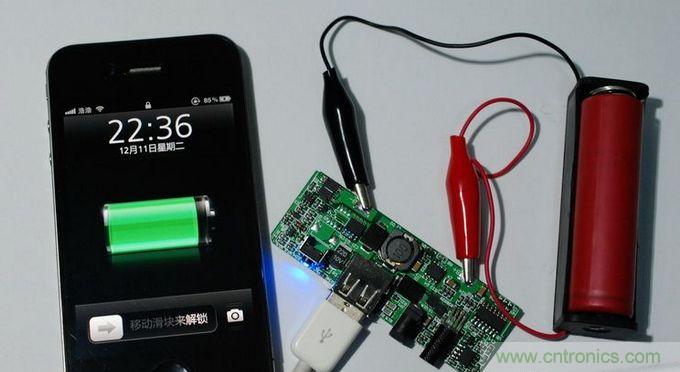

第二款


LTC1700升壓電路充電，我沒有USB接口
，隻要借了其它的USB接口用用。】


直接上結果吧！

升壓芯片          M3LD        M3LF       LTC1700

18650電量       2080          2080        2080

手機電池電量    1106          1112       1140

升壓充電效率    53%          53%         55%

從結果看其實大家都差不多
，LTC1700還真效率高一點，但隻高了一點點。肯定比不上把多出來的錢投在電池上得到的多。

我還沒有接觸過其它移動電源，但估計一般的移動升壓電路效率都差不多。要是準備給iPhone4充4次電，起碼得準備12000mah的移動電源。網上宣傳的8000mah就可以充4次，千萬別信

，每次都從30%開始充還差不多。

但針對移動電源的選擇我還是想說兩點。

1，太重的不行，4節18650頂天了，18650就不要鋁合金外殼了。雖然看起來電量很多，太重的移動電源其實你根本不會經常帶在身上。

2
，重視充電電路，我遇到過一種電路板，充電直接充到4.31V截止，對大多數電池來說

，這無疑是個殺手
，說不定用兩次電池就報廢了。

yidongdianyuandeqitagongnengdoubuzhongyao，xianshidianliang，yougenghao，meiyouyewusuowei，fanzhengmeicidaichuquqianchongmandianjiuxingle。shoudiantong，meiyouzuihao
，youbuliang，youzhankongjian

，youzengjiasunhuaijilv。

所以，希望大家不要迷信高端移動電源
，100元左右，選個輕點的，外觀好看的就行了。宣傳裏麵有LTC1700
，LTC4002

，MAX1789等等，直接無視好了，用到電池失效前都差不多。
