發射元器件材料清單                                          接收器元器件材料清單
1條USB線                                                           3個按鍵
1個按鍵                                                               1個耳機座
3個電容（濾波用要求不高）                             1個晶振
1個晶振16M                                                        1個指示燈
1個指示燈                                                           1個天線
1個電阻1K到10K都可以用（限流）                  1個電容
1個電阻1K到10K都可以用（限流）                  1個電池3.7V的
1個天線                                                               1個接收模塊
1個耳機座
1模塊AWD617(必須支持USB接口和外部音頻輸入)

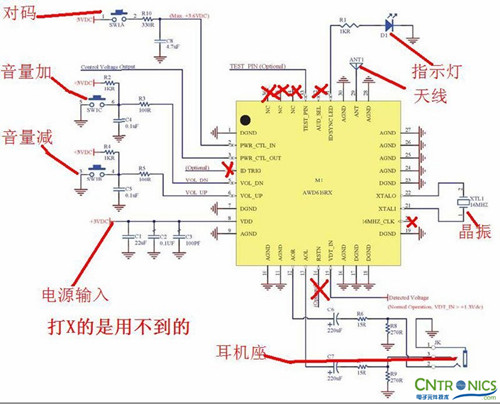

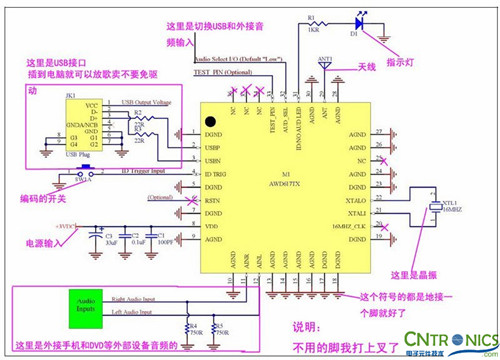

下麵是原理圖，大家仔細看看，很簡單，人人都會做的.


發射器原理圖全部標好.


打X的是用不到的腳位。

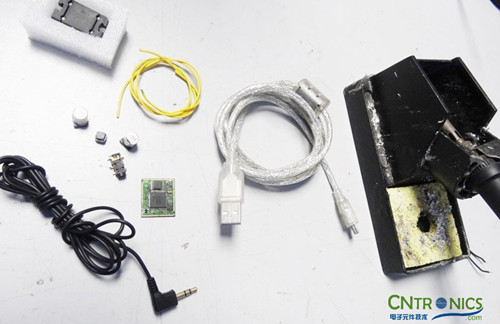

準備開工啦

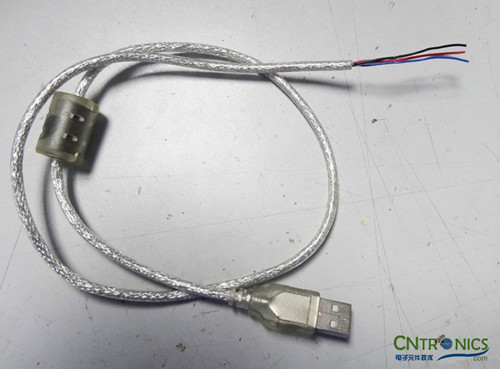

剪斷USB線

[page]

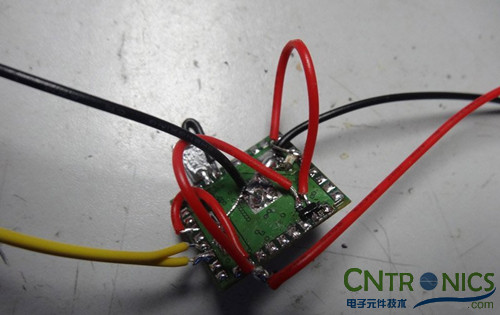

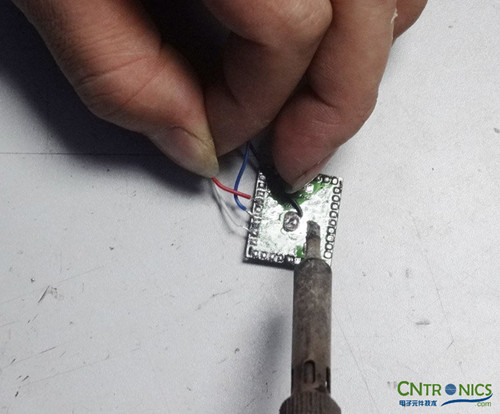

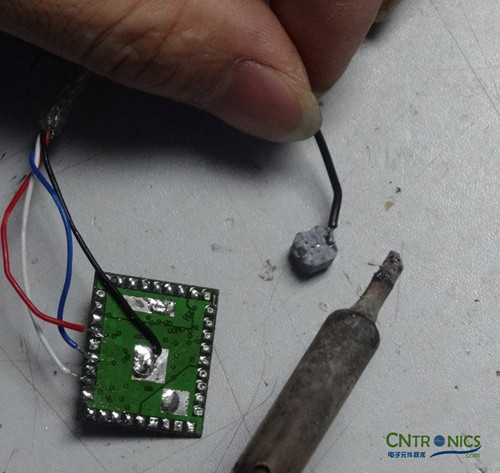

剪斷USB線焊接到模塊上


焊接按鍵

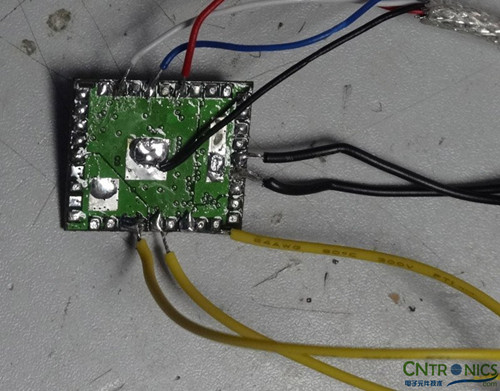

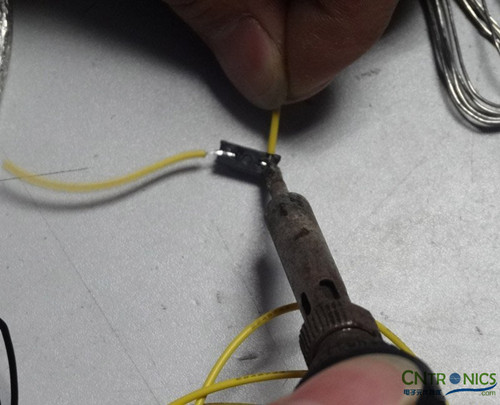

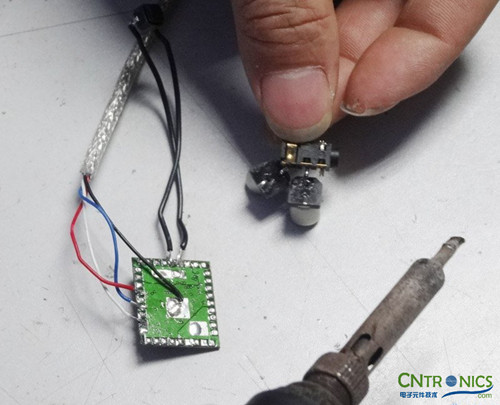

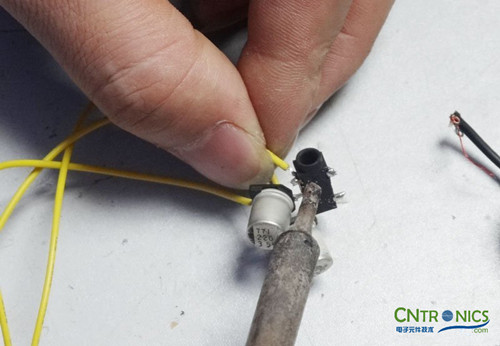

焊接電容耳機座音頻輸入


[page]

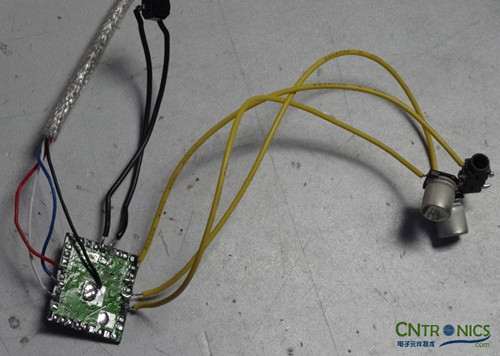

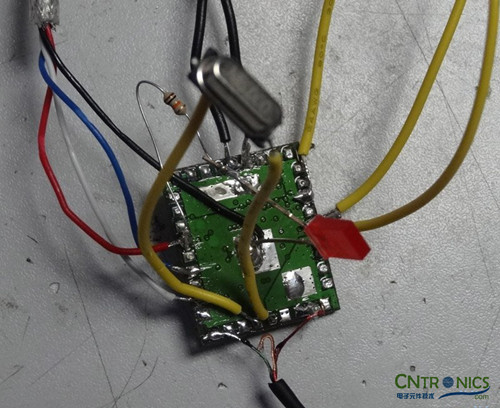

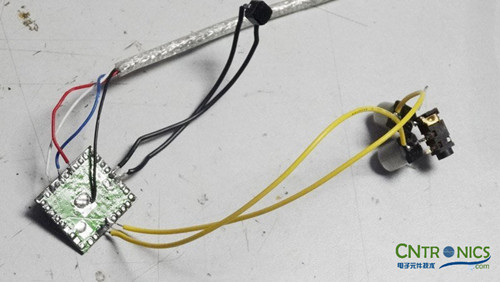

耳機輸入座焊接完畢

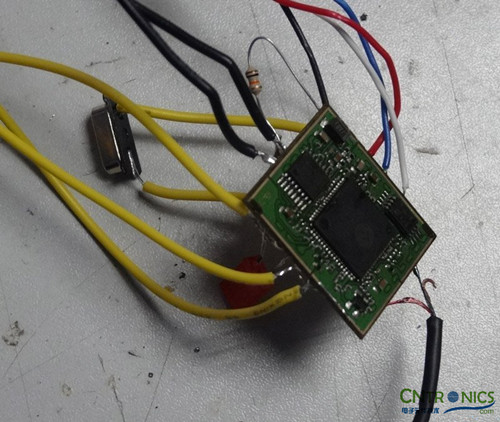

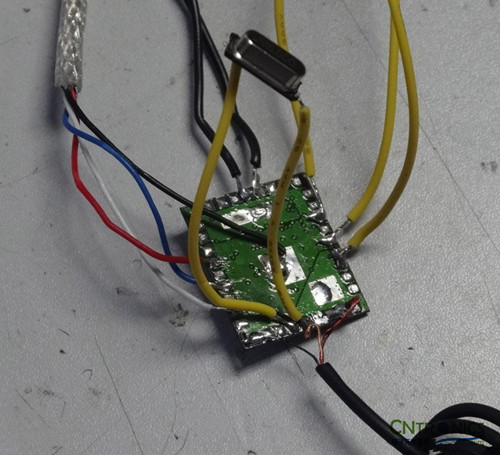

焊接16M晶振

[page]

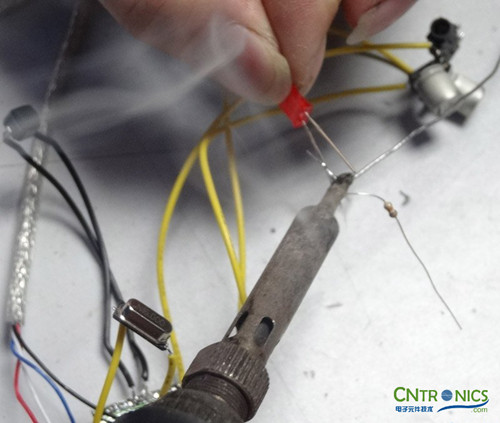

焊接指示燈



正麵圖

[page]

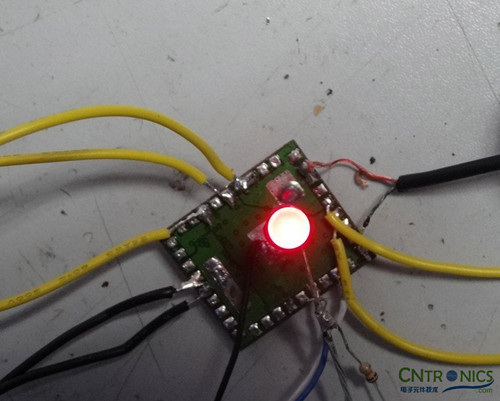

通電啦！亮燈就有希望
說明模塊工作了

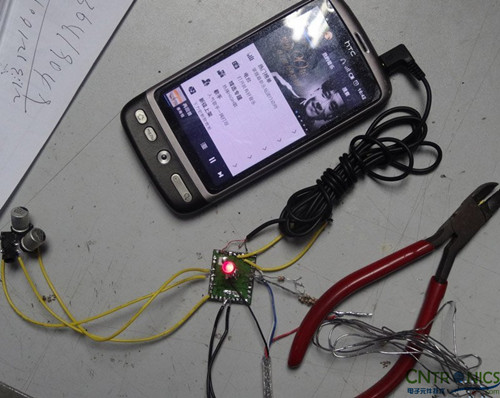

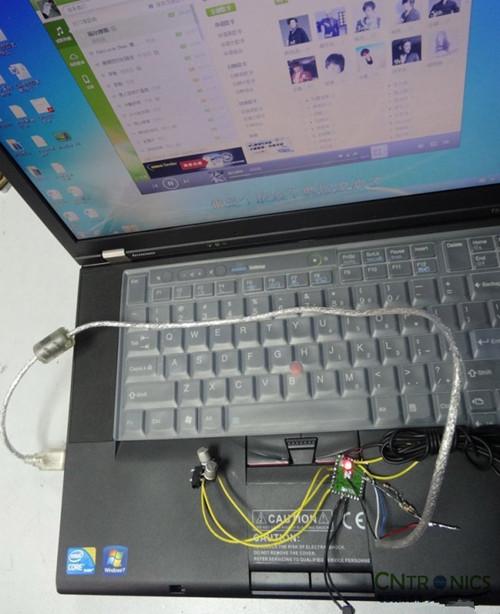

接到手機

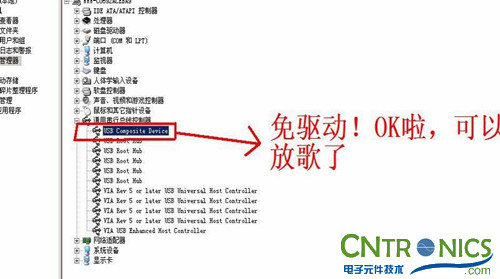

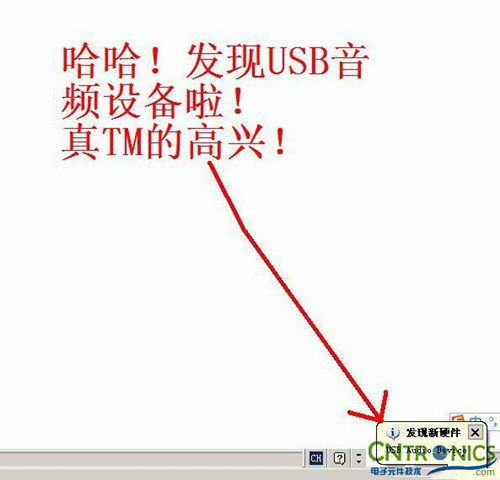

接上USB試一下

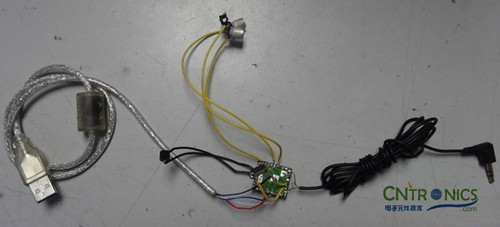

發射完工啦，就差接收了

[page]

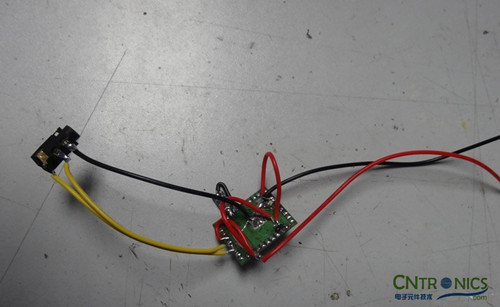

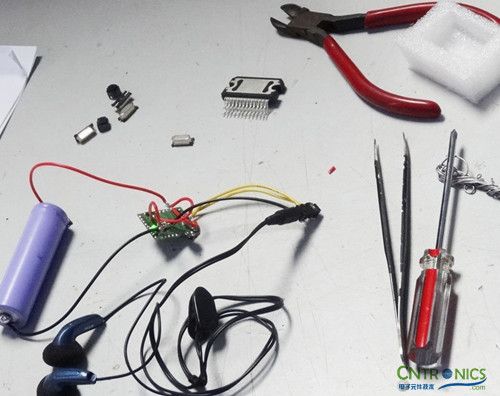

焊接接收模塊

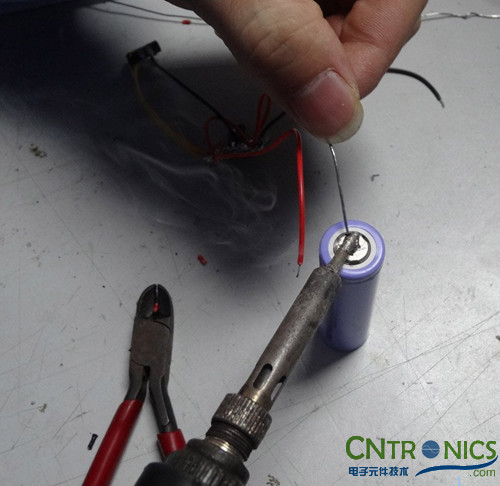

搞個電源用18650電池


正極焊接電壓是3.7V

[page]

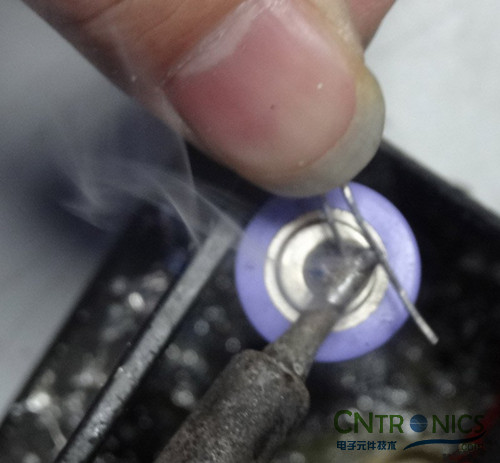

負極不上錫
，坑爹，

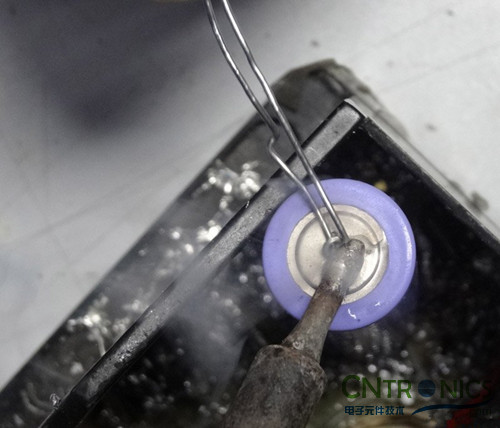

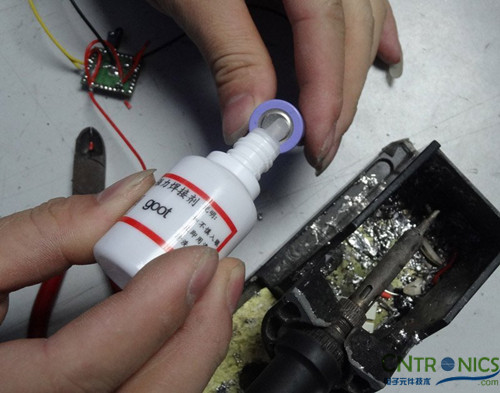

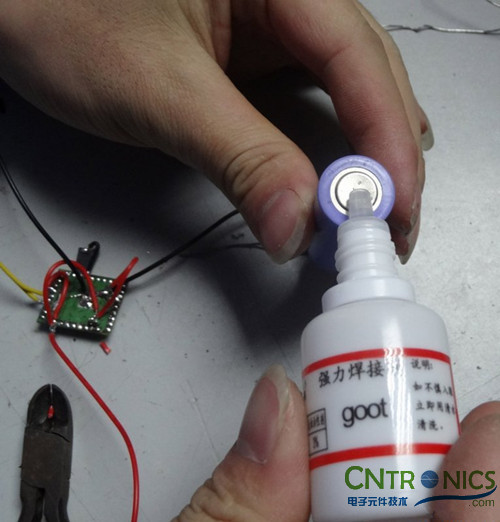

用強力柱焊劑


滴一點上去。化學物品


馬上就上錫了啊

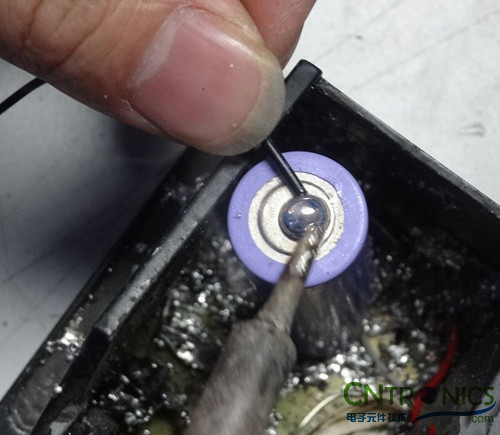

負極完美上錫

[page]

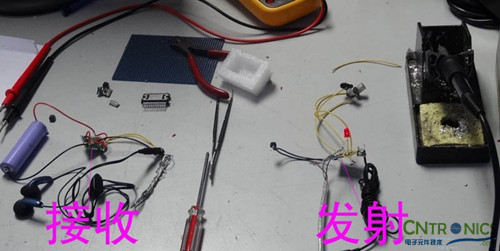

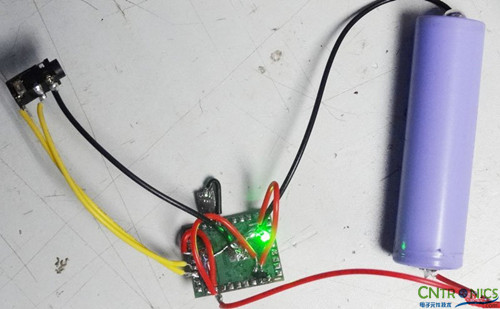

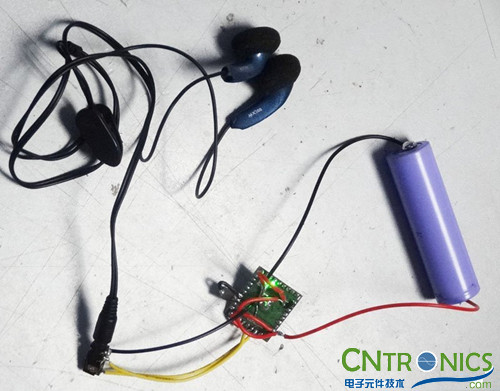

通電測試


戴上耳機試了，接收音質還是可以的
沒有出現卡頓，音質還原非常理想

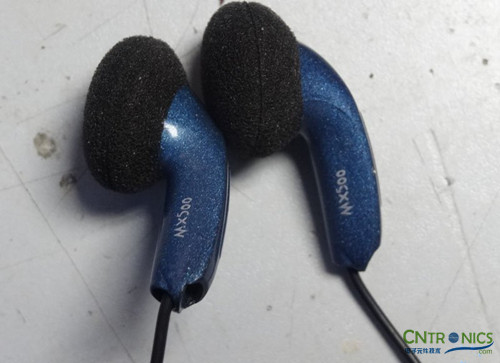

耳機帖寫，正品的森海塞爾MX500
，
自己收藏10幾條
，嘿嘿



手工板焊接完成，測試ok，經過發射器到接收器音質沒有損耗，還原度非常高

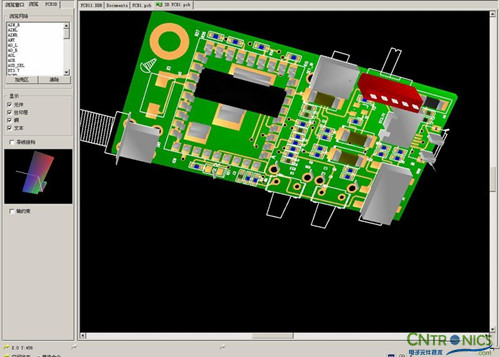

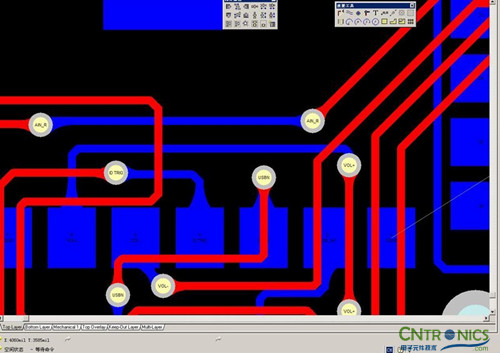

，距離60m達到了要求，所以自己畫PCB板

[page]

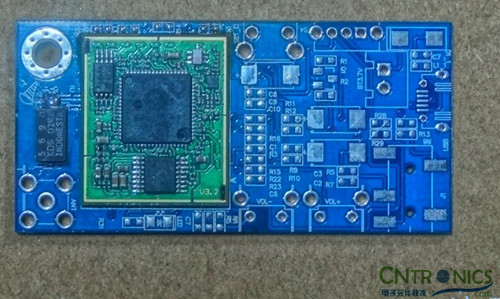

PCB板畫好後發給廠家打樣

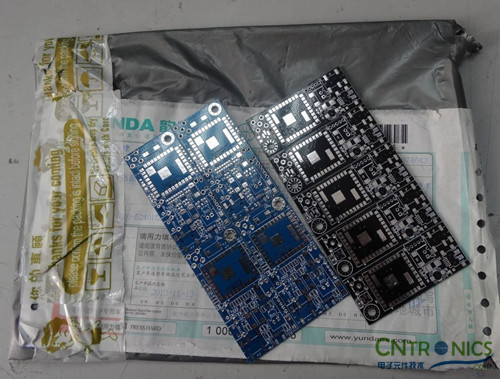

漫長的等待，終於回來了


就這幾塊打板費去我100大洋，還不包郵

[page]

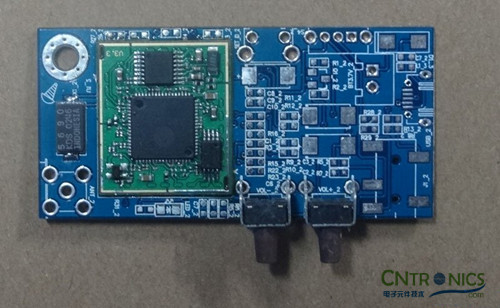

模塊焊接



接收焊接

[page]

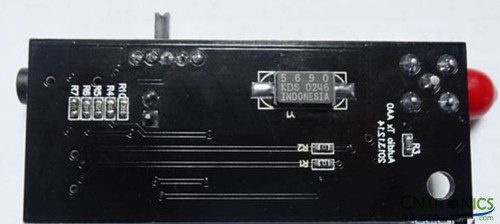

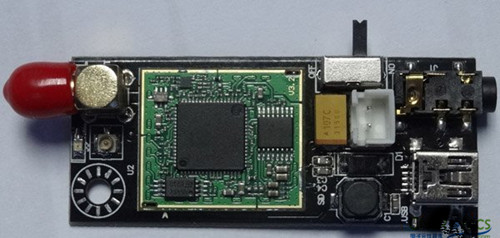

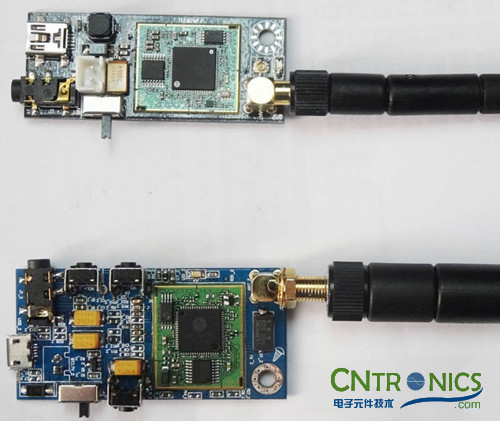

發射焊接完成

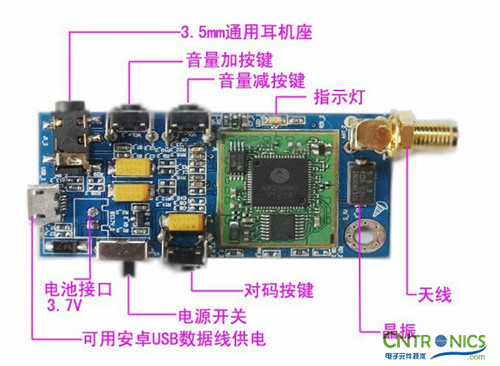

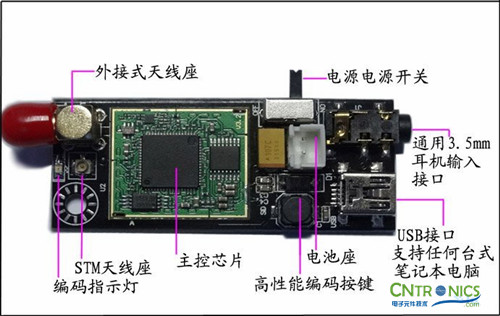

模塊部件描述
