DIY菜鳥福音!感光幹膜PCB負片輸出的一種方法!
發布時間:2013-12-26 責任編輯:mikeliu
【導讀】還在為PCB的製作而苦惱麼?還在苦苦利用PROTEL仿真來仿真去但是就是做得醜而苦惱麼?今天小編特意找來一篇適合所有新手DIY的PCB負片輸出!這種大福利可以不會天天都有的哦!快來一睹為快吧!

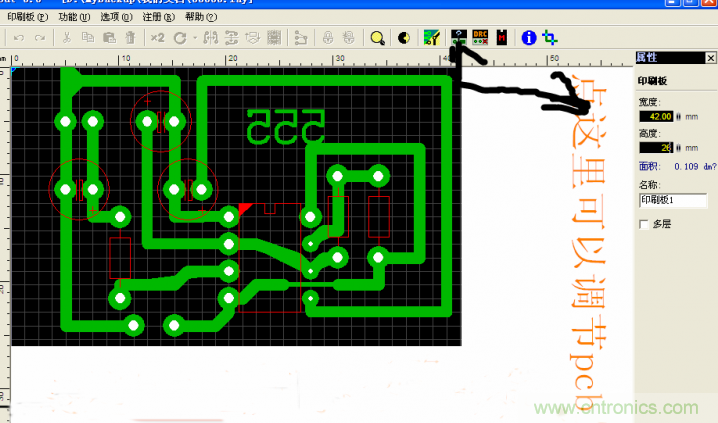

這就是畫好的PCB圖!

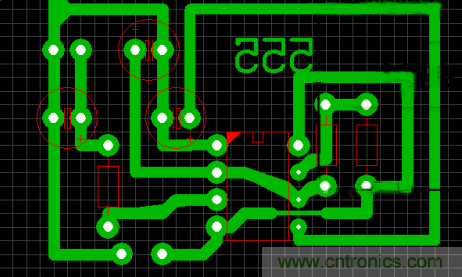

畫好的555呼吸燈!

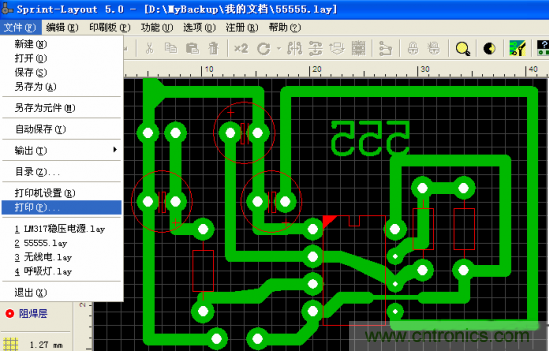

打印PCB。

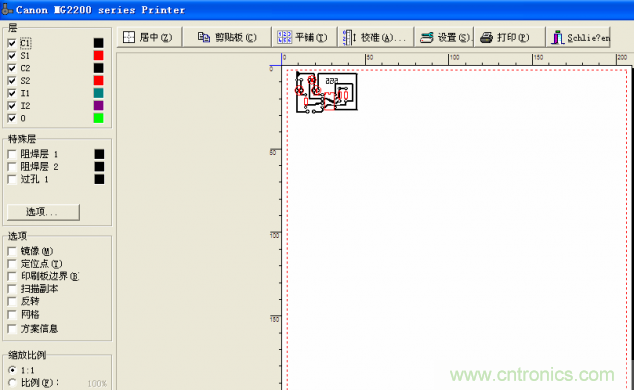

彈出如下畫麵。

把s1點掉 不點的話元件圖形會一起打印出來。

選擇左下方的反轉!

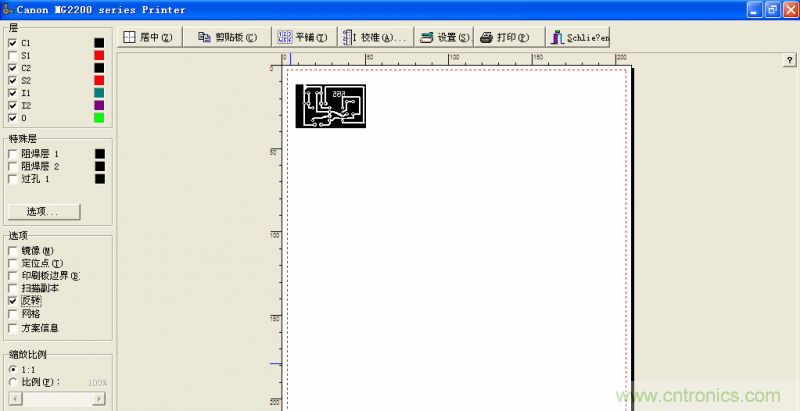

負片已經反正,可以直接打印了。

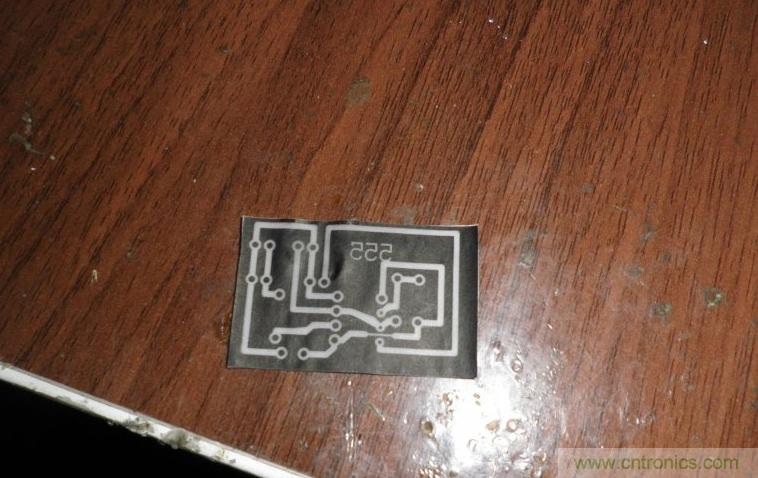

打印出來成片效果。

結束語:怎麼樣,小夥伴們,是不是看到這兒發現,PCB如此簡單易懂一次就會呢?趕快按照圖上我教你們的方法去試一試吧!相信你們一定會成功的!
