薄膜電容選型指南：解鎖高頻與長壽命的核心優勢
發布時間：2025-06-04 責任編輯：lina
【導讀】薄膜電容以金屬化聚酯膜（PET）、聚丙烯膜（PP）或聚苯硫醚膜（PPS）等有機材料為介質，表麵真空蒸鍍金屬層作為電極。其儲能原理遵循基礎電容公式 C=εA/d，通過精確控製薄膜厚度（d）與金屬化麵積（A）實現不同容值設計。卷繞式結構使其具備優異的自愈特性——局部擊穿時，電弧能量蒸發缺陷處金屬層，瞬間隔離故障點，保障電容整體功能不受影響。
zaixiandaidianzixitongzhong，dianrongyourunengliangliudongdewendingqiyuzaoshengguolvqi，momoshouhuzhedianludegaoxiaoyunxing。zaizhongduodianrongleixingzhong，bomodianrongpingjieqidutedecailiaojiegouhedianqixingneng，zaigaoduangongye、新能源及汽車電子領域占據著不可替代的地位。當工程師在變頻器設計中需要耐受高紋波電流時，或為新能源汽車充電樁尋找高可靠DC-Link解決方案時，薄膜電容往往成為首選——它不僅承載著能量緩衝的關鍵任務，更以十年計的使用壽命保障著係統長期穩定運行。
一、定義與核心原理
薄膜電容以金屬化聚酯膜（PET）、聚丙烯膜（PP）或聚苯硫醚膜（PPS）等有機材料為介質，表麵真空蒸鍍金屬層作為電極。其儲能原理遵循基礎電容公式 C=εA/d，通過精確控製薄膜厚度（d）與金屬化麵積（A）實現不同容值設計。卷繞式結構使其具備優異的自愈特性——局部擊穿時，電弧能量蒸發缺陷處金屬層，瞬間隔離故障點，保障電容整體功能不受影響。
二、薄膜電容的核心優勢矩陣
1. 高頻低損耗：聚丙烯材質DF值可低至0.0002（@1kHz），顯著優於陶瓷電容（X7R DF≈0.025）
2. 電壓耐受性：工業級產品耐壓可達2kV DC以上，特殊型號支持10kV AC應用
3. 溫度穩定性：PP薄膜電容容溫變化率≤1%（-40℃~+105℃）
4. 壽命優勢：85℃環境下典型壽命>100,000小時（鋁電解電容約5,000~15,000小時）
5. 無極性設計：適用於交流及反向電壓場景
三、關鍵應用場景解析
● 新能源發電：光伏逆變器DC-Link電容（要求≥1000VDC耐壓，低ESL）
● 電動汽車：OBC車載充電機（需滿足AEC-Q200認證，耐溫125℃）
● 工業控製：變頻器緩衝電容（耐受高頻大紋波電流，≥100A/μs）
● 醫療設備：MRI梯度放大器（要求低噪聲、高精度容值）
● 消費電子：高端音響分頻器（追求低失真特性）
四、成本與選型核心要則

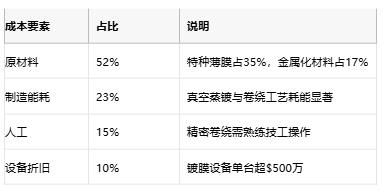

成本構成分析（數據來源：Paumanok 2023電容市場報告）
選型決策樹：
1. 電壓裕量：工作電壓≤60%額定電壓（如600VDC應用需選1000VDC型號）
2. 溫度匹配：實際工作溫度+20℃ ≤ 電容額定溫度（105℃環境選125℃級）
3. 紋波電流：計算Irms需低於規格書限值（PPN係列支持>30A Irms）
4. 尺寸約束：引線間距/高度需匹配PCB布局（SMD型節省50%空間）
5. 認證要求：汽車電子強製AEC-Q200，光伏需UL認證

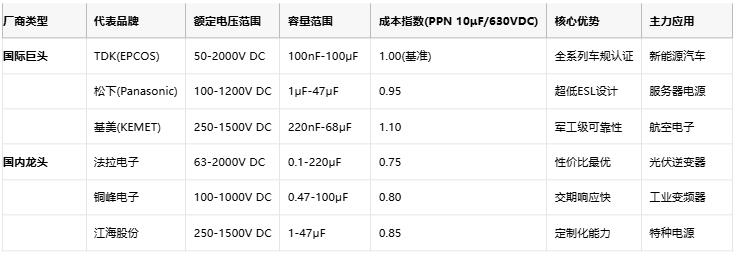

五、全球頭部原廠競爭力全景圖
（數據來源：ECIA 2024元件分銷報告、各公司財報）
選型策略建議：
● 高端應用：優先考慮TDK/基美，其汽車級產品失效率<1ppm
● 成本敏感場景：法拉電子同規格價格比國際品牌低25-30%
● 快速交付需求：銅峰電子常規型號交期可縮短至4周（國際品牌8-12周）
● 特殊環境應用：鬆下的105℃高濕環境型號（RH85%性能不變）
六、技術演進與未來趨勢
金屬化安全膜技術（內部分區熔斷）正成為新一代DC-Link電容標配，可將短路故障率降低90%。納米塗層技術使薄膜電容工作溫度突破150℃門檻，滿足SiC/GaN快充需求。國內廠商在高壓大容量（>100μF/1500VDC）領域加速突破，2023年法拉電子推出車規級800V平台電容，體積比國際競品縮小15%。
薄膜電容作為電子工業的“耐力型選手”，zainengyuanbiangeyuzhinenghualangchaozhongchixuhuanfaxinsheng。guojipinpaipingjieshenhoujishujileibakonggaoduanshichang，erguoneichangshangzhengtongguojishushengjiyuminjiefuwushixianwandaochaoche。gongchengshizaixuanxingshixutiaochudanyijiageweidu，zonghekaoliangshoumingchengben、係統可靠性及供應鏈韌性——在800V電動車平台或10MW光伏電站中，一顆優質薄膜電容的穩定運行，往往意味著千倍投入的安全保障。
