【導讀】三菱電機從1997年開始將DIPIPM產品化，廣泛應用於空調、洗衣機、冰箱等白色家用電器
，以及通用變頻器、機器人等工業設備。本公司的DIPIPM功率模塊采用壓注模結構，由功率芯片和具有驅動及保護功能的控製IC芯片組成。通過優化功率芯片和控製IC
，預先調整了開關速度等特性。搭載驅動電路、保護電路、電平轉換電路的HVIC（High Voltage IC），可通過CPU或微機的輸入信號直接控製
，通過單電源化和消除光耦來減小電路板尺寸，並實現高可靠性。另外，內置BSD（Bootstrap Diode），可減少外圍元件數量。因此，DIPIPM使逆變器外圍電路的設計變得更加容易
，有助於客戶逆變器電路板的小型化和縮短設計時間。

在Si-IGBT的DIPIPM基礎上，三菱電機開發了超小型全SiC DIPIPM，保持相同的封裝及管腳配置。本文帶你一覽超小型全SiC DIPIPM的優勢。

三菱電機從1997年開始將DIPIPM產品化

，廣泛應用於空調、洗衣機、冰箱等白色家用電器，以及通用變頻器


、機器人等工業設備。本公司的DIPIPM功率模塊采用壓注模結構，由功率芯片和具有驅動及保護功能的控製IC芯片組成。通過優化功率芯片和控製IC，預先調整了開關速度等特性。搭載驅動電路、保護電路、電平轉換電路的HVIC（High Voltage IC），可通過CPU或微機的輸入信號直接控製，通過單電源化和消除光耦來減小電路板尺寸

，並實現高可靠性。另外

，內置BSD（Bootstrap Diode），可減少外圍元件數量。因此，DIPIPM使逆變器外圍電路的設計變得更加容易

，有助於客戶逆變器電路板的小型化和縮短設計時間。

近(jin)年(nian)來(lai)
，隨(sui)著(zhe)全(quan)球(qiu)環(huan)境(jing)保(bao)護(hu)意(yi)識(shi)的(de)提(ti)高(gao)
，節(jie)能(neng)技(ji)術(shu)在(zai)世(shi)界(jie)各(ge)國(guo)越(yue)來(lai)越(yue)受(shou)到(dao)重(zhong)視(shi)，變(bian)頻(pin)技(ji)術(shu)的(de)應(ying)用(yong)範(fan)圍(wei)也(ye)相(xiang)應(ying)擴(kuo)大(da)。例(li)如(ru)，在(zai)空(kong)調(tiao)設(she)備(bei)行(xing)業(ye)
，世(shi)界(jie)各(ge)國(guo)都(dou)製(zhi)定(ding)了(le)節(jie)能(neng)標(biao)準(zhun)，預(yu)計(ji)今(jin)後(hou)將(jiang)進(jin)一(yi)步(bu)加(jia)強(qiang)限(xian)製(zhi)值(zhi)。本(ben)公(gong)司(si)為(wei)了(le)應(ying)對(dui)白(bai)色(se)家(jia)電(dian)等(deng)小(xiao)容(rong)量(liang)逆(ni)變(bian)器(qi)單(dan)元(yuan)的(de)進(jin)一(yi)步(bu)節(jie)能(neng)化(hua)，以(yi)本(ben)公(gong)司(si)此(ci)前(qian)積(ji)累(lei)的(de)DIPIPM技術為基礎
，於2016年產品化了“超小型全SiC DIPIPM”。圖1為產品外觀，圖2為內部結構圖。

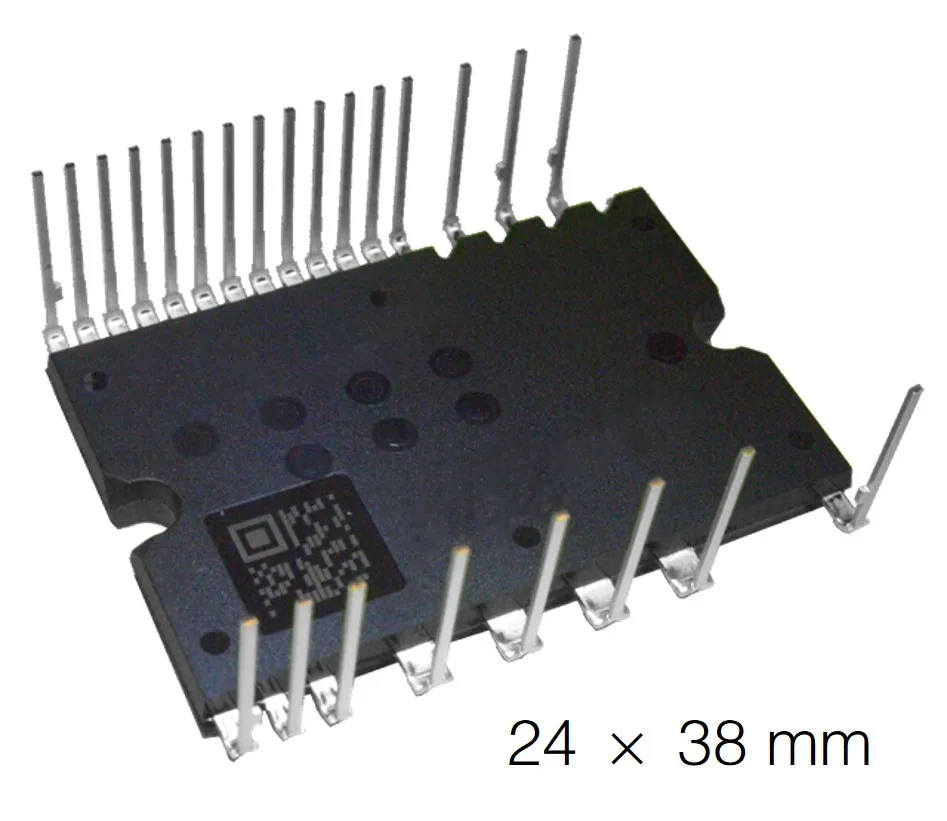

圖1：產品外觀

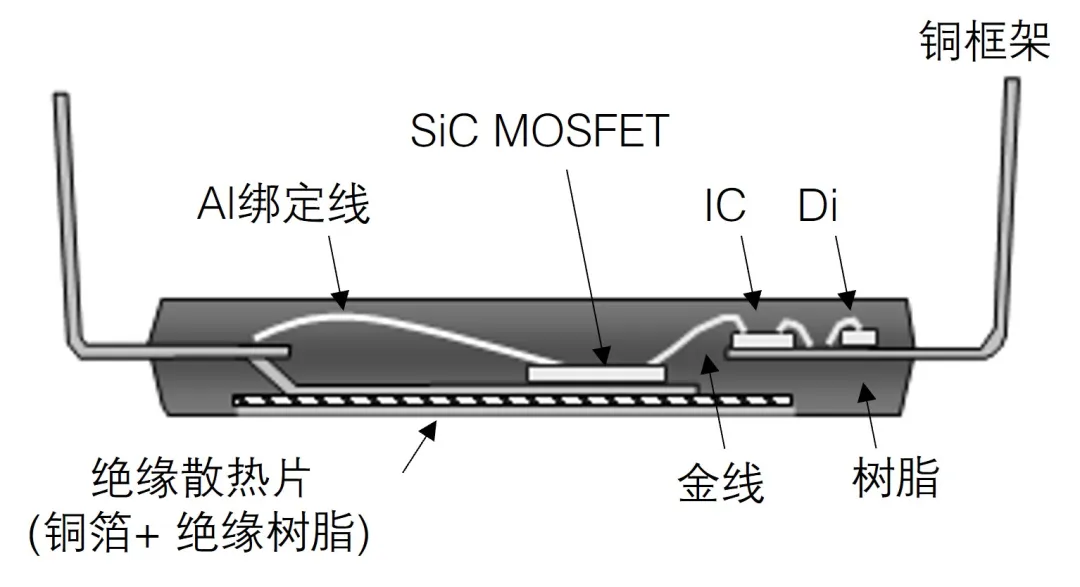

圖2：內部結構圖

超小型全SiC DIPIPM采用6個SiC-MOSFET構成三相逆變橋
，HVIC和LVIC（Low Voltage IC）負責驅動和保護SiC-MOSFET。利用BSD和外接電容
，與目前搭載Si-IGBT的DIPIPM一樣
，可以單電源驅動。此外
，HVIC可將溫度信息以模擬電壓信號輸出，有助於提高逆變器係統的功能安全性。圖3顯示了超小型全SiC DIPIPM的內部電路圖。

圖3：內部電路圖

超小型全SiC DIPIPM上搭載的SiC-MOSFET
，采用本公司開發的獨特柵極氧化膜形成工藝和新型元胞縮窄技術，實現了低導通電阻和高閾值電壓。與搭載Si-IGBT的本公司原有產品“超小型DIPIPM Ver.6”係列相比

，實現了功率損耗約70%以上的大幅度降低。

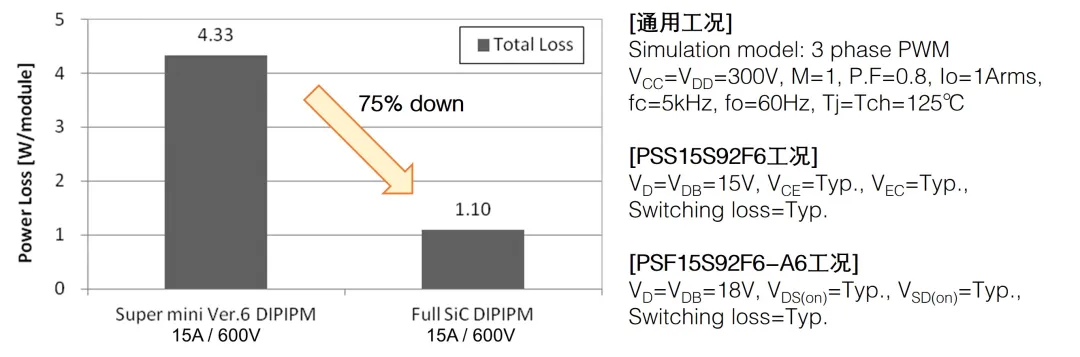

 圖4：功率損耗對比

該產品的主要特點如下：

• 搭載SiC-MOSFET，降低導通電阻
，與傳統產品相比，功率損耗降低70%以上（圖4）
；

• 通過降低反向恢複電流可實現低噪聲係統（圖5）；

• 搭載高Vth SiC-MOSFET專有技術，柵極驅動無需負偏置電壓
；

• 確保與以往產品相同封裝及管腳配置的兼容性；

• 電流額定值15A、25A/600V；

• 內置保護功能，可實現SiC MOSFET的安全穩定工作；

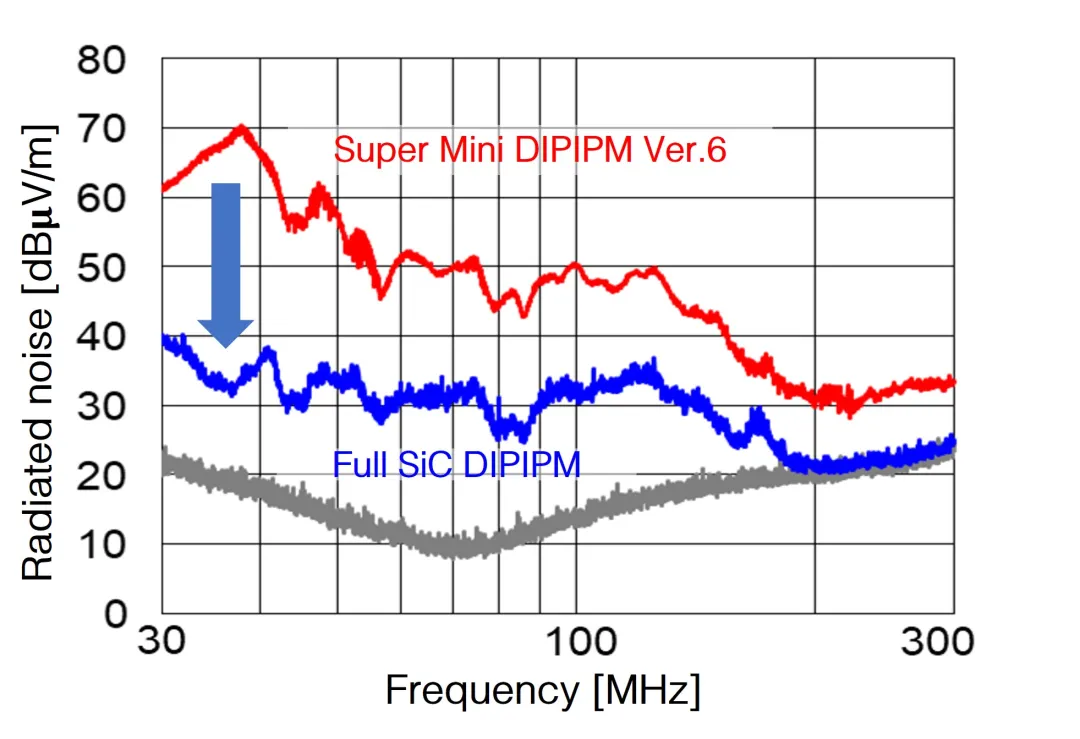

圖5：噪聲對比

自2016年以來，超小型全SiC DIPIPM已經在市場上取得了良好的業績記錄
，主要用於空調設備。本公司今後將繼續擴充搭載SiC-MOSFET的DIPIPM產品陣容，並適當開發適合市場需求的產品。從而支持白色家電和工業設備等小容量逆變器設備的節能化

，為保護地球環境做出貢獻。
