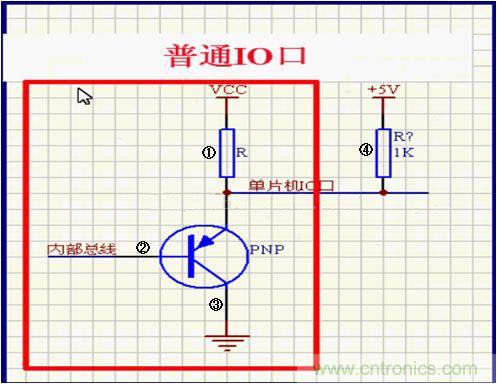

如上圖所示(紅色框是板子內部)



1、基級(②位置)為低電平時，PNP導通,此時單片機IO口輸出的是低電平，當基級(②位置)為高電平時，PNP導通
，此時單片機IO口輸出的是高電平。



2、這裏注意，④位置上是一個上拉電阻，這裏設置上拉電阻的考慮因素是這樣的，假設我要在這個單片機IO口輸出一個電流來驅動小燈發亮，①的位置電阻一般有20k左右，發出的電流250uA，基本上忽略不計，加上一個上拉電阻後
，總電流 = ①位置電流 + ④位置電流(①與④構成並聯電路)。



3、為什麼不設置讓，①的位置電阻R小一點,這zhe樣yang電dian流liu大da一yi點dian
，就jiu不bu需xu要yao上shang拉la電dian阻zu了le呢ne？因yin為wei單dan片pian機ji是shi控kong製zhi單dan元yuan，設she計ji時shi最zui好hao把ba強qiang電dian流liu設she計ji到dao外wai圍wei電dian路lu裏li，如ru果guo設she計ji到dao單dan片pian機ji內nei部bu，會hui燒shao壞huai板ban子zi。



這裏體現出上拉電阻的其中一個作用--->加大電流，加強了驅動的能力



二

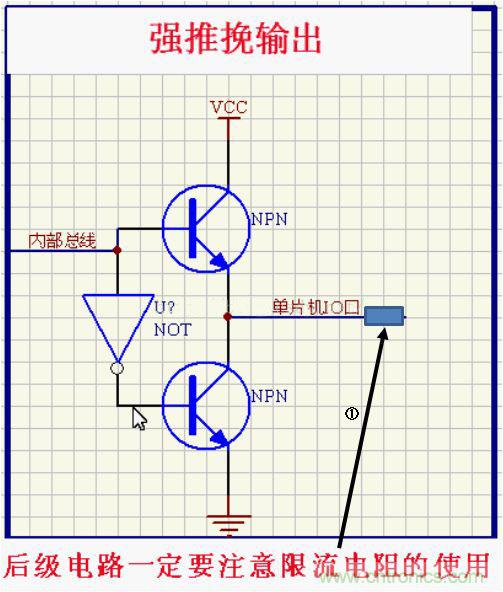

、強推挽輸出:



意思就是說能輸入輸出大電流,前麵已經說了單片機內部最好不要設計大的電流,所以這個功能的IO要少用





1、內部總線輸入高電平, 上麵的NPN導通，則IO口輸出大電流(因為上麵的三極管VCC電源下麵沒有接上拉電阻, I = VCC/電阻+NPN內部電阻)
，所以IO出口的地方一般接一個電阻限流內部總線輸如低電平, 下麵的NPN導通，則此時如果IO口外麵接一個VCC(不帶上拉電阻)，就會有大電流灌輸進來。



這裏體現了上拉電阻的另一個作用--->限流



三、開漏級OC門：





什麼叫IO口的開漏狀態

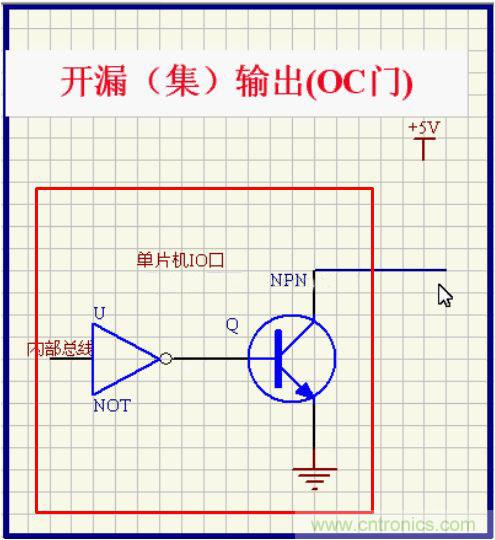

，如上圖所示 如果內線是高電平，則NPN的基級是低電平，此時NPN不導通，那麼IO口此時相當於是懸浮在空氣中的
，所以無法確定它的狀態(不知道是低電平還是高電平)
，那麼這個狀態就是開漏狀態
，所以此時要向外圍電路輸出一個高電平是不可能的，如果想輸出一個高電平
，則必須在NPN的集電極上麵來一個上拉電阻。



這時又體現出上拉的一個作用：就是將不確定的信號通過一個電阻嵌位(保持)在一個高電平上
，下拉同理。



這裏對於OC門還有一個應用，可以控製高電位的電路，如果外圍電路需要大的電壓
，則可以用OC門加上拉電阻來完成這個功能

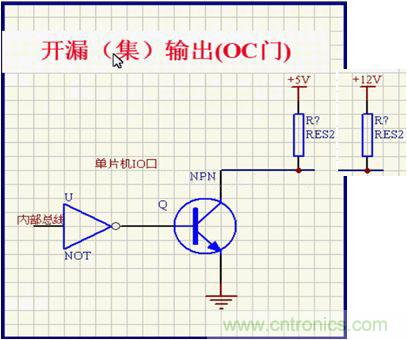

，如下圖所示, 當內部總線為高電平，則NPN截止
，最右邊加一個12v的上拉電阻
，使得電位鉗在12v供外圍電路使用。
