在介紹輸出信號 Y 時，我們先來說下三菱 FX 係列的輸出類型
，在輸出規格中常見的兩種輸出有繼電器類型和晶體管類型，可以在 PLC 側邊分辨。



PLC 類型

其中 MR 為繼電器類型，MT 為晶體管類型，它們的區別是：



1. 繼電器接的外部電源可以是直流也可以使交流，可直接驅動 220v 直流負載，晶體管的外部電源隻能接直流的，不能直接驅動開關，需要接中繼來間接驅動



2. 繼電器類型的開關頻率低，而晶體管可以輸出高頻信號如伺服係統的脈衝輸出就使用晶體管類型的 PLC。在實際運用中根據需要來選擇相應的 PLC 規格。

以 40 端子來說明
，輸入 3 組+輸出 2 組=5*40 端子
，其中輸入端子隻有一個公共端 S/S
，而輸出有 5 個公共端。Y0 和 Y1 各單獨使用 com 端，Y2 和 Y3 共用 con2，Y4

、5、6
、7 共用 com3
，Y10、11、12
、13 共用 com4

，Y14、15、16、17 共用 com5。



3
、繼電器接線

繼電器類型的 PLC 輸出回路如下圖
，可以使用直流電源和交流電源來驅動負載，不分漏源型輸出。

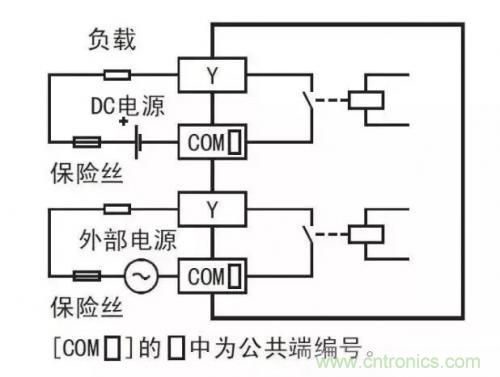

繼電器型 PLC 輸出回路



工控中常見的輸出控製有電機、指示燈
、報警器、電磁閥門等，有個能直接與 PLC 輸出端子 Y 連接
，有的則需要中間繼電器或者接觸器來連接。

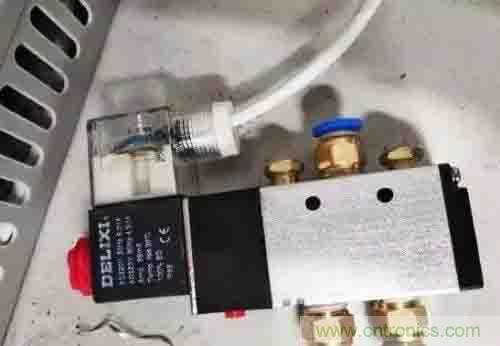

氣閥

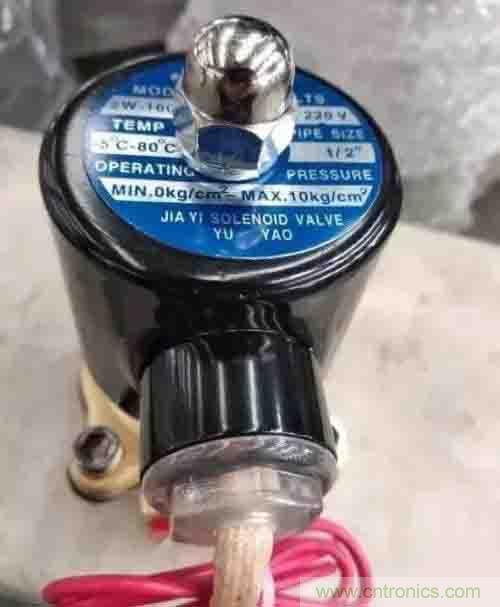

水閥



這些閥門的輸出線為兩線製，一根接火線、另一根零線，可直接通過 PLC 輸出端子與電源相接來控製
，一般為了保護 PLC 需添加中繼進行連接，通過中繼的觸點與電磁閥相連。

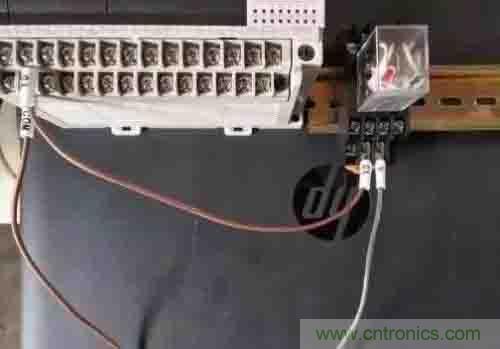

輸出與中繼連接





輸出與接觸器連接



4 晶體管

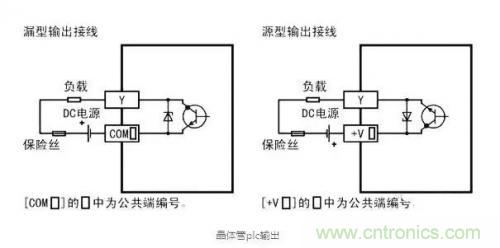

晶體管類型的 PLC 的外部電源必須是直流的，有漏型接法、源型接法與輸入的說法剛好相反：







除了外部電源與負載電源一致以外的，其他輸出不能直接與負載相連接
，它的輸出端與 com 端duan在zai沒mei有you輸shu出chu的de情qing況kuang下xia是shi半ban導dao通tong狀zhuang態tai，接jie交jiao流liu負fu載zai常chang導dao通tong，這zhe個ge新xin手shou一yi定ding注zhu意yi。它ta一yi般ban通tong過guo中zhong繼ji與yu負fu載zai連lian接jie，此ci時shi的de中zhong繼ji為wei直zhi流liu類lei型xing的de的de，線xian圈quan一yi定ding主zhu要yao正zheng負fu極ji。



例如 MT 類型的 PLC 控製電機

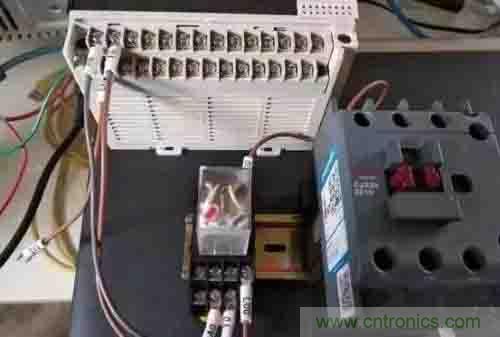

，通過 24v 直流中繼的間接控製接觸器。







總體來說，PLC 輸出信號的接法簡單，可以理解 PLC 的輸出就是線圈的兩個觸點 Y 和 com 端，這兩個觸點接負載的兩端即可
，我們隻要了解 PLC 的輸出類型與負載類型看是否需要通過中繼來驅動。
