二(er)極(ji)管(guan)經(jing)常(chang)在(zai)電(dian)路(lu)中(zhong)被(bei)用(yong)作(zuo)整(zheng)流(liu)之(zhi)用(yong)。作(zuo)為(wei)一(yi)種(zhong)非(fei)線(xian)性(xing)器(qi)件(jian)
，其(qi)對(dui)直(zhi)流(liu)與(yu)直(zhi)流(liu)之(zhi)間(jian)的(de)等(deng)效(xiao)電(dian)阻(zu)的(de)反(fan)應(ying)也(ye)是(shi)不(bu)同(tong)的(de)。而(er)直(zhi)流(liu)電(dian)阻(zu)是(shi)二(er)極(ji)管(guan)在(zai)一(yi)定(ding)伏(fu)安(an)特(te)性(xing)上(shang)，某(mou)一(yi)點(dian)端(duan)電(dian)壓(ya)與(yu)其(qi)電(dian)流(liu)的(de)比(bi)值(zhi)。那(na)麼(me)二(er)極(ji)管(guan)中(zhong)直(zhi)流(liu)電(dian)阻(zu)和(he)動(dong)態(tai)電(dian)阻(zu)之(zhi)間(jian)有(you)什(shen)麼(me)區(qu)別(bie)呢(ne)?

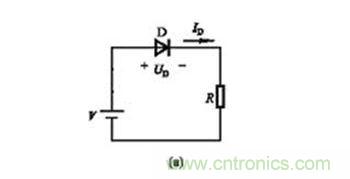

(a) 電路

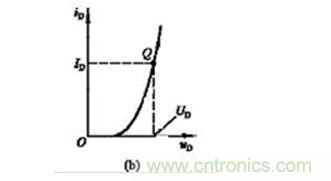

(b) 二極管伏安特性和工作點Q

(c) 二極管的直流電阻

圖1



在直流電源V的作用下
，對應於二極管電流ID和二極管兩端電壓UD的點稱為靜態工作點


，該點對應的直流電阻為：

動態電阻是在一個固定的直流電壓和電流(即靜態工作點Q)的基礎上，由交流信號ui引起特性曲線，在Q點附近的一小段電壓和電流的變化產生的。若該交流信號ui是低頻，而且幅度很小（通常稱低頻小信號）
，則由此引起的電流變化量也很小
，這一小段特性曲線可以用通過Q點的切線來等效。

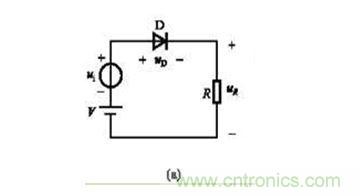

(a) 電路

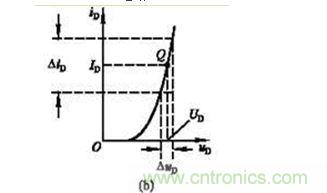

(b) 二極管伏安特性

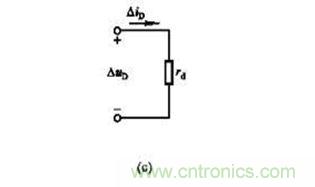

(c) 二極管的動態電阻



圖2



若在Q點的基礎上外加微小的低頻信號
，二極管兩端產生的電壓變化量和電流變化量如圖2(b)中所標注
，則此時的二極管可等效成一個動態電阻rd，根據二極管的電流方程可得：

可得：

ID為靜態電流，常溫下UT=26mV。可知，靜態電流ID越大，rd將越小。設UD=0.7V時
，ID=2mA。由此可得直流電阻RD=350，而動態電阻（交流電阻）為：

可見二者相差甚遠，切不可混淆。



通過前文的講解和計算
，相信大家對直流電阻和動態電阻的區別有了一定的認識，這也解釋了在使用萬用表的電阻檔對二極管進行測量時，所得電阻為二極管的直流電阻，而並不是非動態電阻。



yucitongshi，zaiyongwanyongbiaooumudangduierjiguandezhengxiangdianzujinxingceliangshi，yinweiwanyongbiaoneizubutong，suoyidaozhiliujingguanzidedianliuqiangdubutong，zhejiuyiweizhegongzuodiandebutong
，zuihoushideceliangchudeRD值也不同。
