EtherCAT是使用100Mbit/s 全雙工的Ethernet通訊。通常由EtherCAT從站控製器（EtherCAT Slave Controller，ESC）和物理層接口PHY實現EtherCAT的應用。ESC通常會支持PHY使用MII，RMII和RGMII接口
，由於RMII和RGMII接口包含TX FIFO
，會增加EtherCAT從站設備的傳輸延時，同時也會引入抖動，所以一般不建議在EtherCAT應用中使用，本文主要討論PHY的MII接口的硬件配置。

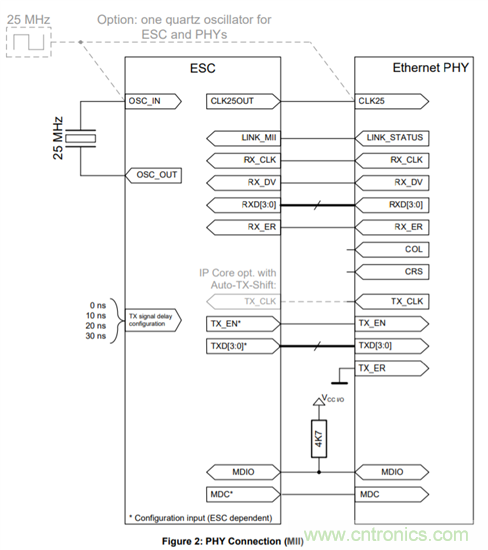

下圖是ESC和PHY MII之間的連接關係的示意圖。ESC和PHY之間的時鍾必須保持一致。LINK_STATUS是一個LED輸出信號，用來指示100Mbit/s全雙工的通訊連接狀態。



圖 1 ESC和MII連接關係示意圖

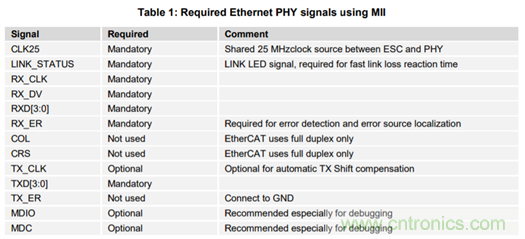

下表是使用MII接口的EtherCAT PHY的信號要求以及說明。





DP83822 是一款低功耗單端口10/100Mbps以太網PHY。它提供通過標準雙絞線電纜發送和接收數據或者連接到外部光纖收發器所需的所有物理層功能。此外，DP83822還可通過標準MII
、RMII或RGMII接口靈活地連接到MAC。



DP83822的部分接收路徑功能pin腳可以用bootstrap的方式將PHY配置為特定的工作模式
，這些pin腳的電壓值會在上電或者Reset的時候被檢測到，從而完成PHY的配置。DP83822可以通過一個4電平的bootstrap電路來配置，bootstrap pin腳需要增加推薦值的上拉或者下拉電阻來設置電壓
，從而配置為某種特定模式。

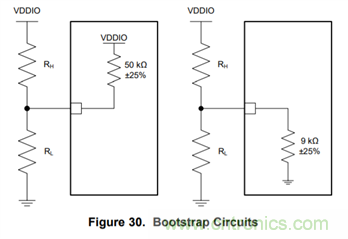

下圖是DP83822的bootstrap電路示意圖，一部分bootstrap pin腳內置50kΩ的上拉電路，另一部分的bootstrap pin腳內置9kΩ的下拉電阻。通過外加上拉電阻RH和下拉電阻RL可將該bootstrap pin配置為特定模式。

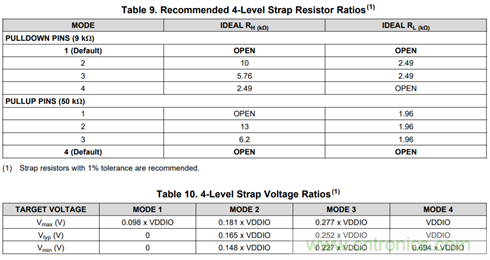

下表是DP83822的四電平配置上拉電阻和下拉電阻的推薦值
，結合該bootstrap pin內置的上拉或者下拉電阻
，可將該pin配置為四種模式中的一種。

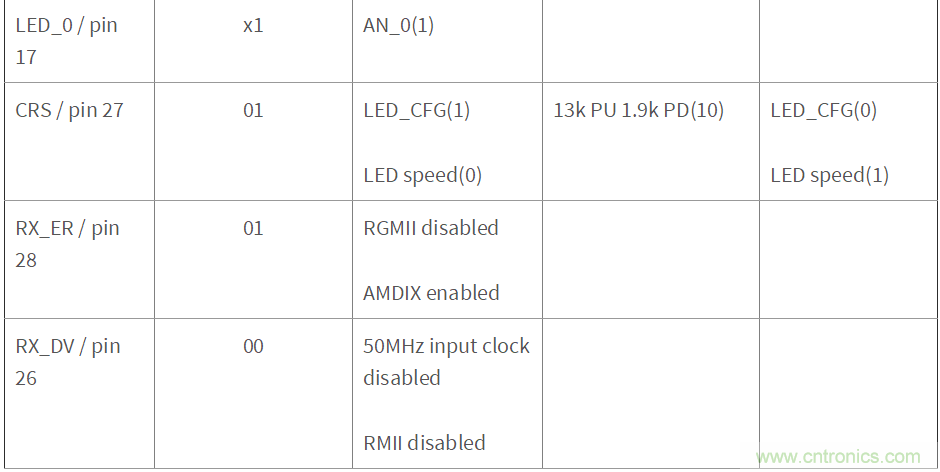

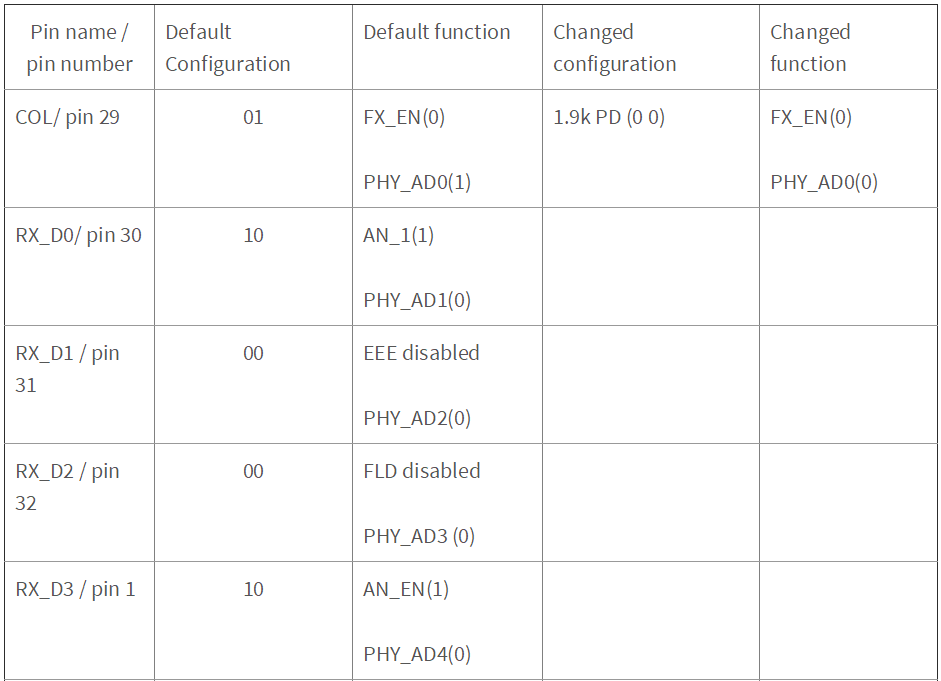

下表是應用於EtherCAT MII的DP83822的bootstrap配置示例，配置pin29將地址的最低位PHY_AD0配置為0（作為地址位配置的示例）。此外，配置pin27將LED 0和LED 1配置為EtherCAT應用要求的功能。其他bootstrap pin保持默認值即可。





FX_EN AN_EN AN_1 AN_0       0 1 1 1     à Advertised Modes, 100BASE-TX and 10BASE-Te, Half and Full-Duplex



LED_SPEED LED_CFG[0]         1 0   à LED 0(Good link/blink activity) LED 1 (show speed (100Mbps/10Mbps)



PHY address           0 0 0 0 0   à serial management interface address 0



DP83826 能夠提供很低的延遲和低功耗，並支持 10BASE-Te、100BASE-TX 以太網協議，可以滿足實時工業以太網係統中的嚴格要求。該器件包含兩種可配置模式：使用通用以太網引腳的 BASIC 標準以太網模式，以及支持標準以太網模式和多個工業以太網現場總線應用的ENHANCED以太網模式。由於在BASIC模式下配置EtherCAT應用需要通過軟件對寄存器進行寫操作

，而ENHANCED模式可完全通過bootstrap pin來完成配置
，所以下述主要介紹用ENHANCED模式配置EtherCAT。

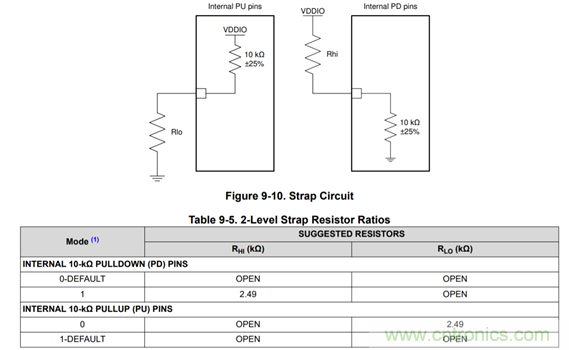

DP83826的bootstrap電路一共由兩個電平，如下圖所示，一部分bootstrap pin腳內置10kΩ的上拉電路，另一部分的bootstrap pin腳內置10kΩ的下拉電阻。通過外加2.49kΩ的上拉電阻RHI和下拉電阻RLI可將該bootstrap pin配置為特定模式。

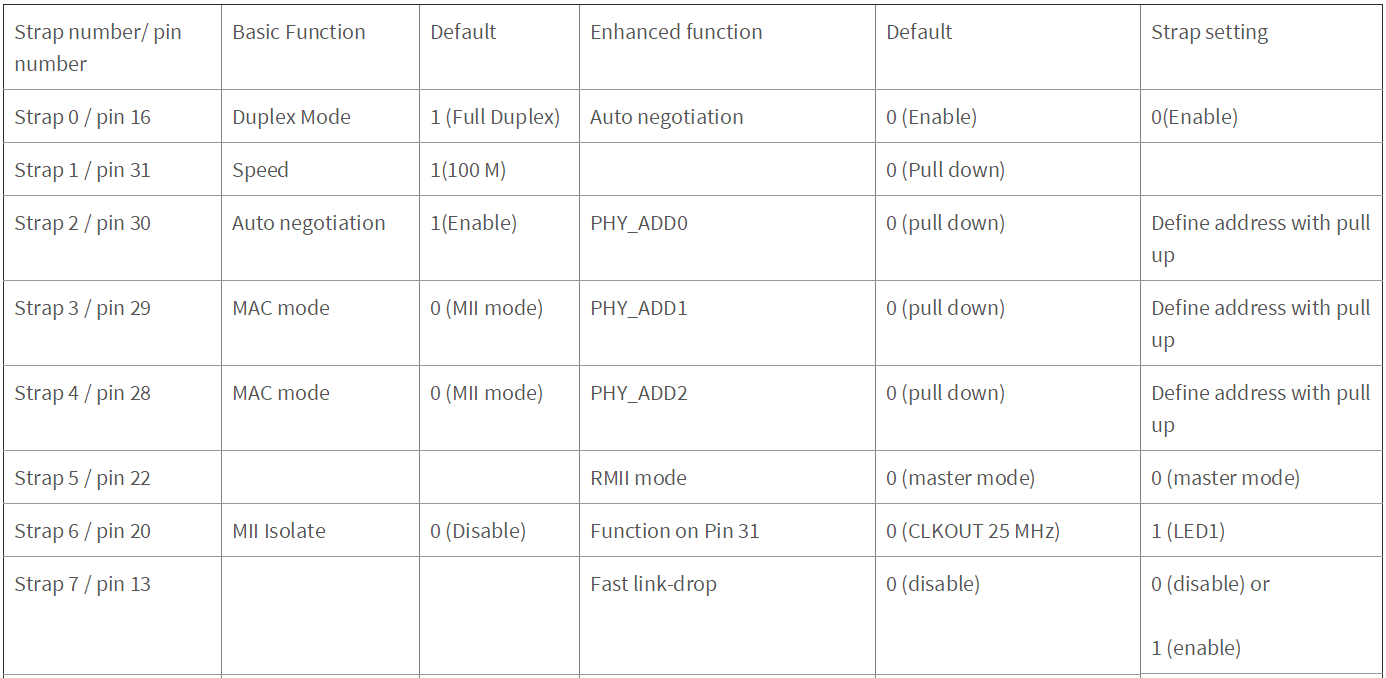

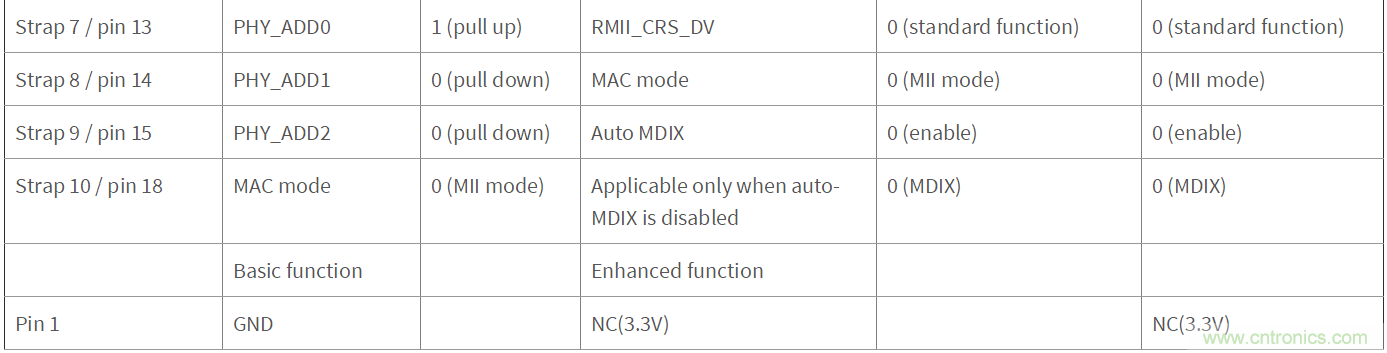

下表是DP83826 bootstrap pin在BASIC和ENHANCED模式下的功能說明，最後一列是配置DP83826為ENHANCED模式下的EtherCAT應用。





DP83826也可通過軟件修改寄存器的方式配置為EtherCAT應用，具體的細節可參考下述技術文章。



https://www.ti.com/lit/an/snla344/snla344.pdf



TI為工業互聯網EtherCAT提供了多種解決方案
，可以通過簡單的硬件配置完成EtherCAT應用。





參考鏈接：



DP83822數據手冊： https://www.ti.com/lit/ds/symlink/DP83822i.pdf



DP83826數據手冊： https://www.ti.com/lit/ds/symlink/DP83826i.pdf



Backoff PHY選型應用手冊：https://download.beckhoff.com/download/document/io/ethercat-development-products/an_phy_selection_guidev2.7.pdf
